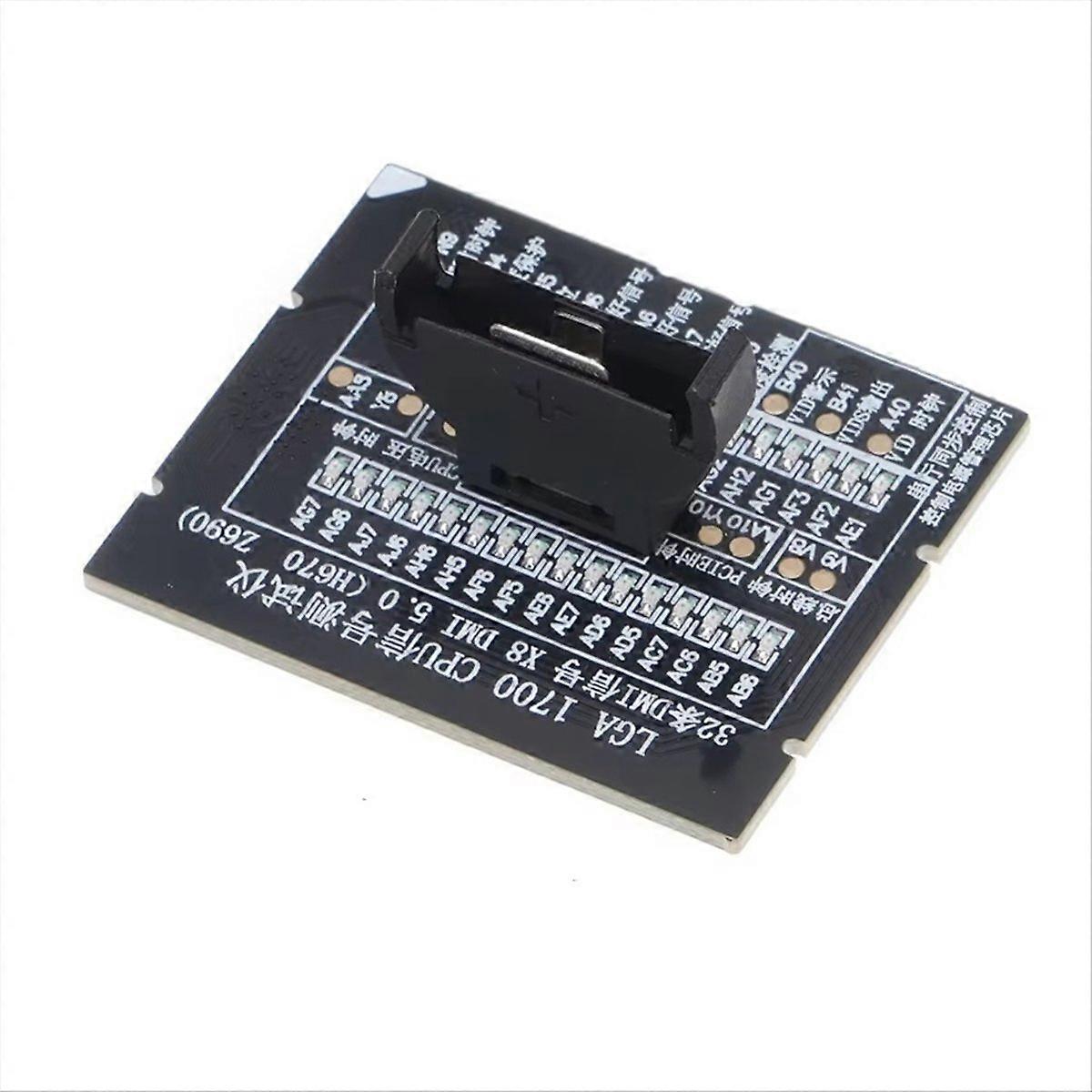

Lga1700 32x8 H670 Z690 Cpu-sockeltester Mit Dummy-last Und Led-anzeige Für Motherboard-reparaturwerkzeug

Komplettes PCB-Upgrade für die 1700 Testlampe: Dieses Produkt wird in einem modernen, lochfreien Fertigungsverfahren hergestellt. Die Leiterplatte ist frei von sichtbaren Löchern, wodurch der CPU-Sockel geschützt und Beschädigungen verhindert werden. Bedienungsanleitung: 1. Setzen Sie die 1700 Testlampe in den CPU-Steckplatz ein und senken Sie die Metallabdeckung des Sockels ab (bei ausgeschaltetem Mainboard). Drücken Sie die Testlampe mit einer 3V-Batterie (Typ 2032) gegen den Sockel. Die DMI-LED sollte aufleuchten. Diese LED ist mit dem Northbridge-Chipsatz verbunden. Leuchtet die LED nicht, deutet dies auf einen Kurzschluss oder eine Unterbrechung hin. Bewegen Sie den CPU-Sockel vorsichtig mit einem Multimeter, um den Fehler genauer zu lokalisieren. 2. Nachdem Sie das DMI-Signal des Mainboards überprüft haben, messen Sie den statischen Widerstand der anderen Steuersignale der Testlampe sowie die Versorgungsspannung, um festzustellen, ob ein Kurzschluss oder eine Unterbrechung vorliegt. Hinweis: Achten Sie bei der Verwendung des 1700-Testers auf die korrekte Batteriepolarität und schließen Sie die Batterie richtig ein. Beim Einsetzen des CPU-Halters vorsichtig vorgehen und ein Verbiegen vermeiden. 2. Schaltet sich das Testgerät nach mehrmaliger Benutzung ab, ist die Batteriespannung niedrig. Bitte tauschen Sie die Batterie aus. Farbe: Schwarz. Material: Leiterplatte. Lieferumfang: 1 x Testgerät. Nur die oben genannten Artikel sind enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtverhältnissen und Monitoreinstellungen geringfügig vom tatsächlichen Produkt abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
