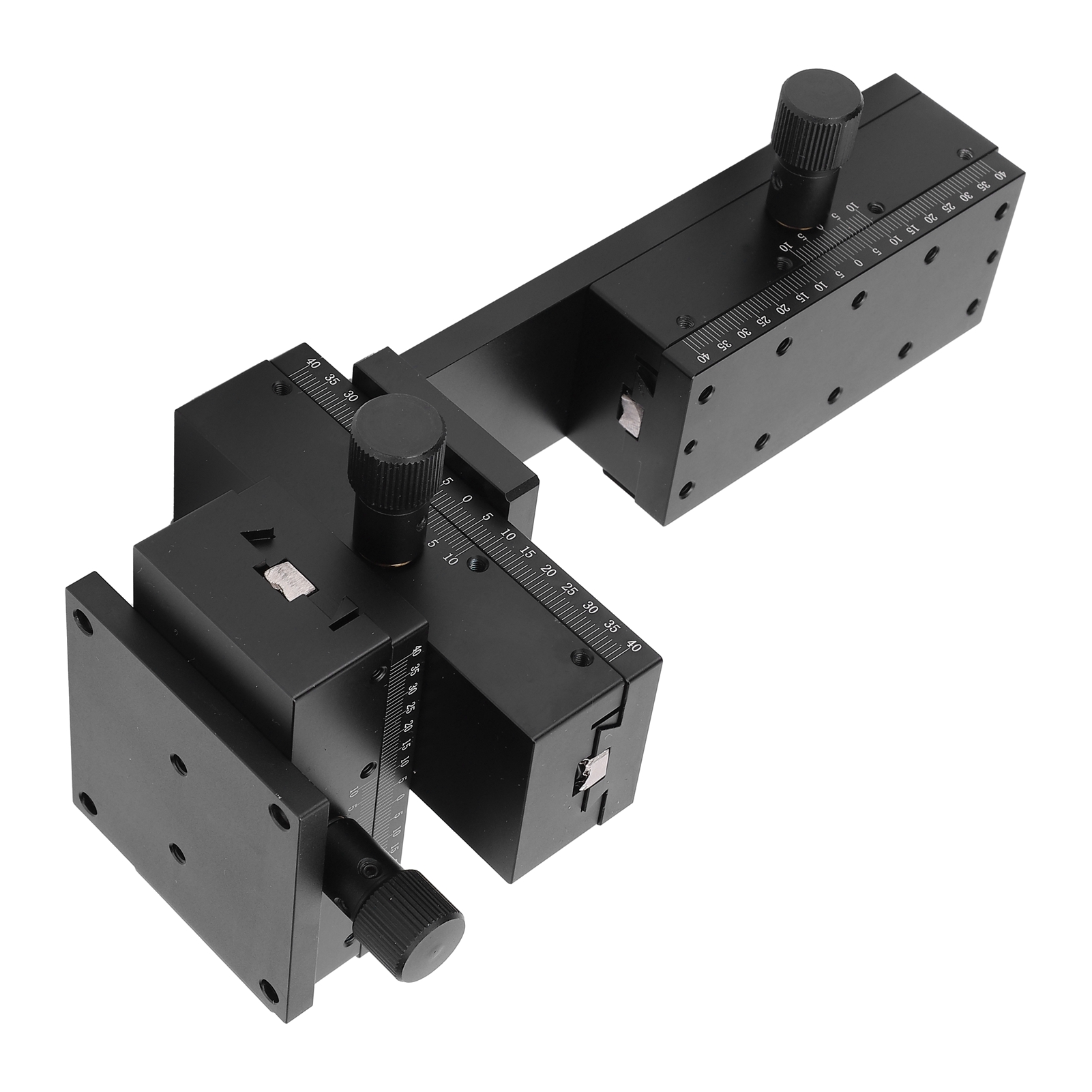

Linearer Translationstisch Mit Xyz-achse, Manueller Trimmung Und Verstellbarer Plattform (40 X 90 Mm), Hf3‑a90

1. Das Hauptgehäuse besteht aus einer leichten, robusten und abriebfesten Aluminiumlegierung mit hoher Stabilität und Korrosionsbeständigkeit. 2. Dank der präzisen Steuerung per Zahnrad-Drehgriff und der Schwalbenschwanzführung ist eine gleichmäßige und stabile Bewegung gewährleistet. 3. Der integrierte Sicherheitsschutz ermöglicht einen einfachen Transport und eine platzsparende Lagerung. 4. Strenge Qualitätskontrollen und -sicherungen garantieren einen sicheren Einsatz und hohe Sicherheit. 5. Das breite Anwendungsspektrum eignet sich für optische Geräte, Messgeräte, Halbleiterfertigungsanlagen usw. Artikeltyp: Lineartisch Modell: HF3-A90 Tischgröße: ca. 40 x 90 mm / 1,6 x 3,5 Zoll Bewegungsrichtung: XYZ-Achse (3 Richtungen) Gehäusematerial: Aluminiumlegierung (schwarz eloxiert) Antrieb: Manuelle Drehung der Nut zum Vorschieben des Zahnradantriebs (Zahnrad + Zahnstange) Gleitschiene: Zahnradführung Schienentyp: Schwalbenschwanzführung Anzahl der Gewindebohrungen: 10 Gewindebohrungsdurchmesser: ca. Gewindebohrung: 4 mm / 0,2 Zoll, Tiefe: ca. 6 mm / 0,2 Zoll, Belastbarkeit: 98 N (10 kgf), Verfahrweg: ± ca. 40 mm / 1,6 Zoll, Minimale Skala: 0,01 mm, Parallelität: 0,1 mm, Bewegliche Parallelität ≤ 0,1 mm / 60 mm, Bauart: Abnehmbar, Anwendungsbereich: Optische Geräte, Messgeräte, Halbleiterfertigungsanlagen, Prüfmaschinen, Mikroskope, Fotoausrüstung, Handhabungsmaschinen, Bearbeitungsmaschinen, Druckmaschinen und andere. Anwendung: 1. Der mechanische Schiebetisch ist eine allgemeine Komponente, die die Vorschubbewegung realisiert. Mehrachsige Werkzeugmaschinen mit verschiedenen Komponenten wie Bohrkopf, Ausdrehkopf, Fräskopf, Drehkopf usw. ermöglichen das Bohren, Aufweiten, Reiben, Ausdrehen, Stirnflächenschaben, Anfasen, Stirnflächendrehen, Fräsen, Bohren und Gewindeschneiden. Für die Tieflochbearbeitung ist ein Stufenvorschubmechanismus auf dem Schiebetisch erforderlich (dieser wird nur bei Spezifikationen unterhalb HJ32 verwendet). 2. Der Schiebetisch kann auf einem Seitengestell oder einer Säule montiert oder auf einem geneigten Gestell befestigt werden, um eine horizontale, vertikale oder geneigte Werkzeugmaschine zu bilden. Größe: ca. 40 mm / 1,6 Zoll 25 mm / 1 Zoll 20 mm / 0,8 Zoll 90 mm / 3,5 Zoll 112 mm / 4,4 Zoll 3,3 mm / 0,1 Zoll 8 mm / 0,3 Zoll 10 mm / 0,4 Zoll 90 mm / 3,5 Zoll 50 mm / 2 Zoll 4 mm / 0,2 Zoll 4,5 mm / 0,2 Zoll 4,2 mm / 0,2 Zoll 3,2 mm / 0,1 Zoll 1 x Linearer Translationstisch
