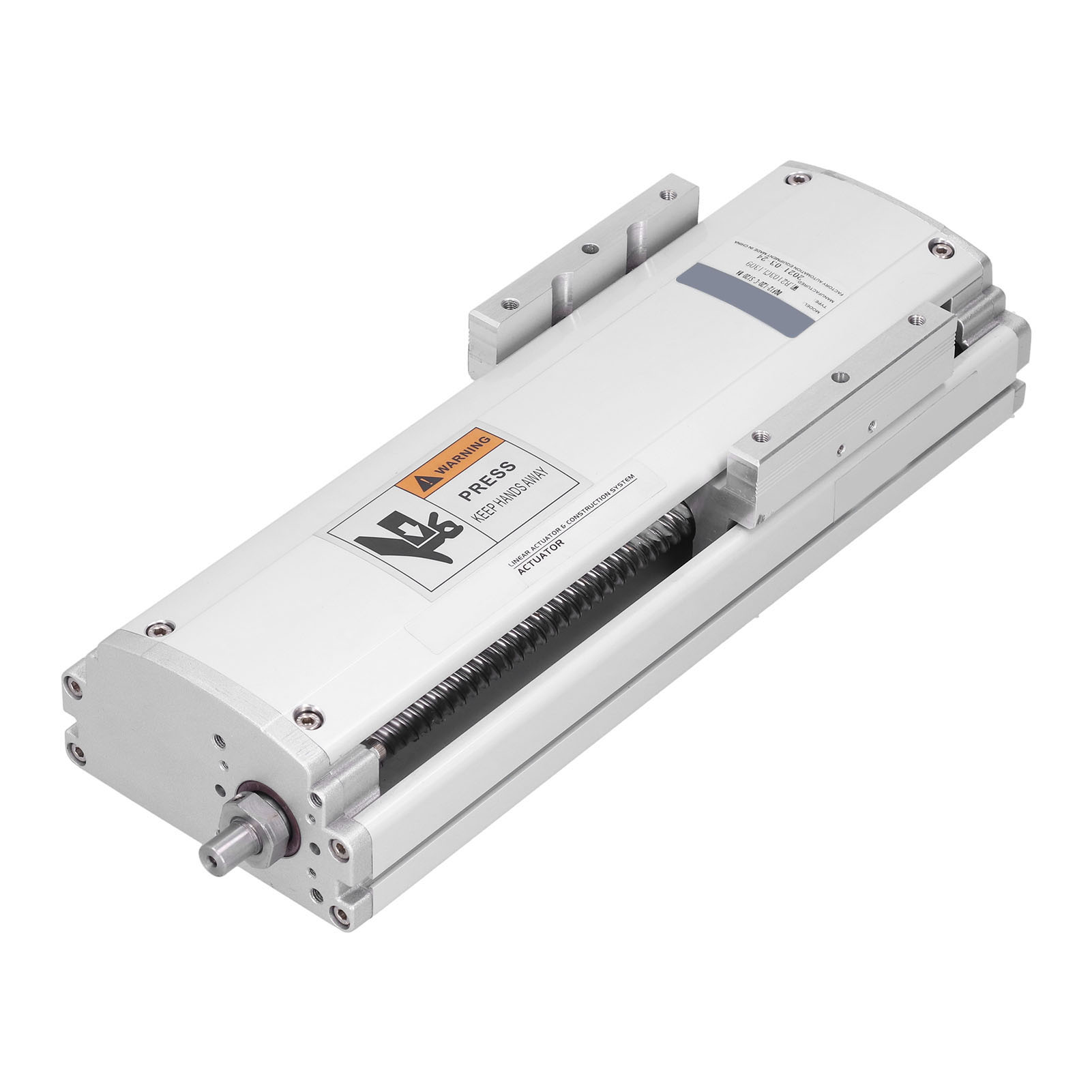

Linearmodul Einachsiger Arm Führungsschlitten Sportsteuerung Qf12‑l20‑c‑s120‑ba

1. Der maximale Abfall ist 36 mm geringer als bei vergleichbaren Produkten, sehr zuverlässig. 1. Ultradünne Bauform 2. Hohe Genauigkeit: Die Führungsschiene des Roboterarms steht in direktem Kontakt mit der Montagebasis, wodurch die Vorteile der Linearführung maximiert und der kumulative Fehler reduziert wird. 3. Automatisches Be- und Entladen, Produktsortierung an vorgegebene Positionen, Teileaufnahme und Einpressen von Werkstücken in Bohrungen möglich. 4. Unterstützung vielfältiger Funktionen wie Teilemontage, Tintenstrahldruck, flexibles Aufnehmen, Teilehandhabung sowie Be- und Entladen von Teileprüfsystemen. 5. Durch Kombination mehrerer Roboterarme lassen sich komplexere Aufgaben realisieren. Artikeltyp: Linearmodul Motorleistung AC (W) 200 W/400 W Kugelgewindetrieb – Außendurchmesser Klasse C (C7) 16 Klasse P (C5) —— Wiederholgenauigkeit Klasse C (C7) ±0,01 Klasse P (C5) —— Kugelgewindesteigung (mm) (ca.) 5 mm / 0,2 Zoll 10 mm / 0,4 Zoll 16 mm / 0,6 Zoll 20 mm / 0,8 Zoll Maximale Geschwindigkeit (mm/s) Motordrehzahl (3000 U/min) 250 500 800 1000 Beschleunigung (m/s²) 1,5 3 3 3 Maximale Last (kg) Horizontal 65/70 40/45 30/35 22/20 Vertikal 20/25 15/20 12/14 8/9 Nennschubkraft (N) 683/1388 341/694 213/433 174/347 Linearführung (mm) (ca.) 23 x 18 mm / 0,9 x 0,7 Zoll -1 Kupplung (mm) (ca.) (Motorseite) x (Kugelgewindespindelseite) 10 x 11 mm / 0,4 x 0,4 Zoll 10 x 14 mm / 0,4 x 0,6 Zoll 10 x 14 mm / 0,4 x 0,6 Zoll Motorleistung 200 W 400 W Heimsensor Außen EE-SX672 (NPN) EE-SX672P (PNP) Außenführung EE-SX674 (NPN) EE-SX674P (PNP) 1 x Linearmodul 1 x Benutzerhandbuch
