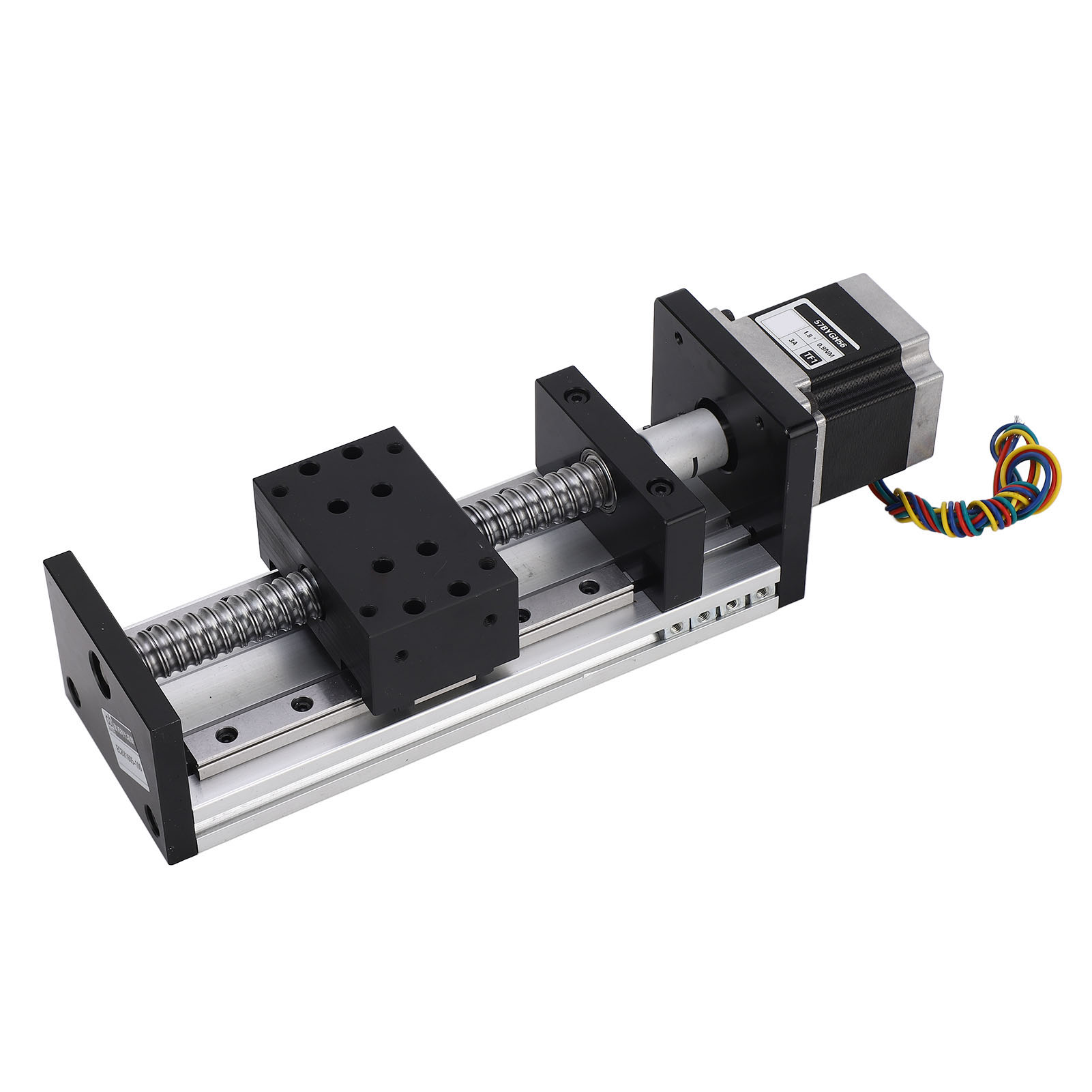

Linearschlitten Mit Zwei Gleitschienen, 57-mm-schrittmotor, 100 Mm Hub, Xyz-achse, Schiebetisch, Aktor

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen Lineartisch ECBX1605-100-57, der für zuverlässige und vielseitige Leistung entwickelt wurde. Hier die detaillierten Spezifikationen: 1. **Verfahrweg und Traglast**: Der Verfahrweg des Lineartisches beträgt 100 mm, die maximale horizontale Traglast 50 kg und die maximale vertikale Traglast 20 kg. Er gewährleistet außergewöhnliche Stabilität und Zuverlässigkeit. 2. **Schrittmotor Typ 57**: Ausgestattet mit einem Standard-Schrittmotor Typ 57 mit einem Strom von 3 A, einem Drehmoment von 0,9 Nm und einem Schrittwinkel von 1,8°. Die Gesamtlänge des Aktuators inklusive Motor beträgt 280 mm. 3.**M5-Verschiebungsmutter**: Die Seiten und die Unterseite des Tisches sind mit M5-Verschiebungsmuttern ausgestattet, die eine flexible Installation und Kompatibilität mit verschiedenen Montagekonfigurationen ermöglichen. 4.**Kugelgewindetrieb 1605**: Der Tisch wird von einem Kugelgewindetrieb vom Typ 1605 mit einem Durchmesser von 16 mm und einer Steigung von 5 mm angetrieben, der für hohe Geschwindigkeit und stabile Bewegung sorgt. 5.**Kombinierte Anwendung**: Dieser Doppelschienen-Schiebetisch kann in Kreuz-, T-, I- und Portalkonfigurationen sowie in 2-, 3- oder 4-Achs-Systemen kombiniert werden. **Technische Daten**: - Typ: Linearer Schiebetisch - Modell: ECBX1605-100-57 - Maximale Belastung: horizontal ≤50 kg / 110 lb, vertikal ≤20 kg / 44 lb - Breite: ca. 80 mm / 3,1 in - Positioniergenauigkeit: ≥0,03 mm - Maximaler Hub: ca. 100 mm / 3,9 in - Schraubendurchmesser: ca. 16 mm / 0,6 Zoll (Typ 1605) - Hauptfunktion: Umwandlung von Drehbewegung in Linearbewegung oder Umwandlung von Drehmoment in axiale Kraft - Anwendungen: Kompatibel mit Kreuz-, T-, I-, Portal-, 2-, 3- und 4-Achs-Konfigurationen - Gesamtlänge des Aktuators (inkl. Motor): 280 mm / 11 Zoll - Gesamtlänge der Grundplatte: 225 mm / 8,9 Zoll **Lieferumfang**: 1 x Linearschlitten (Modell ECBX1605-100-57) Dieser Tisch ist ideal für Anwendungen, die hohe Präzision und flexible Montage erfordern. Seine robuste Konstruktion und die hochwertigen Komponenten gewährleisten eine lange Lebensdauer und konstante Leistung. Perfekt für Automatisierungs-, Robotik- oder Positioniersystemprojekte.
