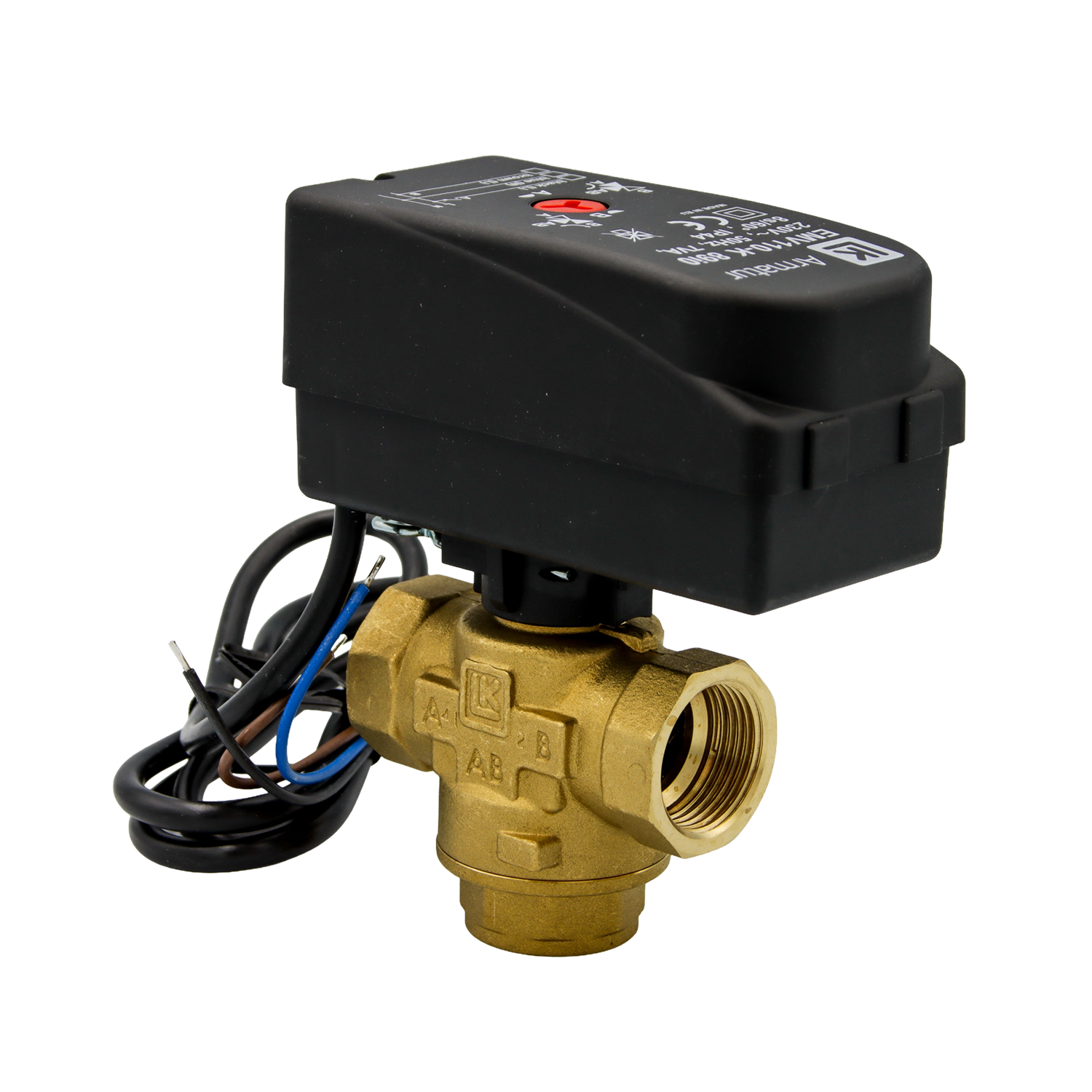

Lk 525 3-wege Set Rp ¾” Innengewinde Inkl. Motor 1m Kabel

Der LK 525 MultiZone 3W ist ein motorisiertes 3-Wege-Zonenventil zur Ein-/Aus-Regelung. Dank seines Drehschiebers kann es höheren Differenzdruck aushalten und verringert das Risiko des Festsetzens bei längeren Betriebsunterbrechungen. Dies macht es besonders geeignet für Wärmepumpen, die während der warmen Jahreszeit lange Pausen zwischen den Wechseln haben können. Auf der Oberseite des Motors befindet sich eine Anzeige, die zeigt, welcher Ventilanschluss geöffnet ist. Das Zonenventil darf nicht so installiert werden, dass der Motor unter der Ventileinheit platziert ist. Bei einem Stromausfall bleibt der Ventilkegel in seiner aktuellen Position stehen. Im spannungslosen Zustand kann der Ventilkegel manuell in die Mittelstellung gebracht werden, um den Durchfluss zwischen Heiz- und Trinkwasserkreis zu verteilen. Dazu den Motor demontieren und die Spindel um ca. 30° drehen oder bis warmes Wasser durch beide Ventilanschlüsse fließt. Nach Wiederherstellung der Stromversorgung das Ventil in die Ausgangsstellung zurückdrehen und den Motor wieder montieren. Bitte beachten Sie, dass der Motor nur in einer Position montiert werden kann. Das Ventil ist wartungsfrei, jedoch sollte die Installation regelmäßig überprüft werden. Produktdaten: Dimensionen: Rp ¾" Gewicht: 0,6kg Arbeitstemperatur: Min. 5 °C/Max. 80 °C (90 °C kurzfristig) Art.Nr. 066399, 066418: Min. 5 °C/Max. 70 °C (80 °C kurzfristig) Kühlen/Heizen (Adapter inkl.): Min. -15 °C/Max. 120 °C (160 °C kurzfristig) Umgebungstemperatur: Min. 1 °C/Max. 60 °C Max. Arbeitsdruck: 1,0 MPa (10 bar) Max. Differenzdruck: 100 kPa (1 bar) Leckage: < 0,1% vom Kvs bei 100 kPa Drehwinkel: 60°/360° Flüssigkeit 1: Wasser - Glykol max. 50% Ethanol max. 30% Gewindenorm: Rp - Innengewinde, G - Aussengewinde, ISO 228/1 Stellmotor: 7 VA, 230 VAC, 50 Hz 7 VA, 24 VAC, 50 Hz Laufzeit: 8 Sekunden (60°) Elektrischer Anschluss: Festkabel, Molex® oder Molex®-kompatible Verbindung, 6-polig Signalkontakt: Einpolig SPST Schutzart: IP 40 (Molex®) / IP 44 (Kabel) Material, Gehäuse: Messing EN 12165 CW617N Material, externer Deckel: Messing EN 12164 CW614N Material, Innenteile/Welle: PPS Komposit Sonstiges: Leckage Solar: < 0,5% vom Kvs bei 100 kPa Kabelspezifikation: Dimension 3 x 0,75 mm² Farben des Kabels: Blau, Braun, Schwarz Isolierung: PVC Typengenehmigung: CE
