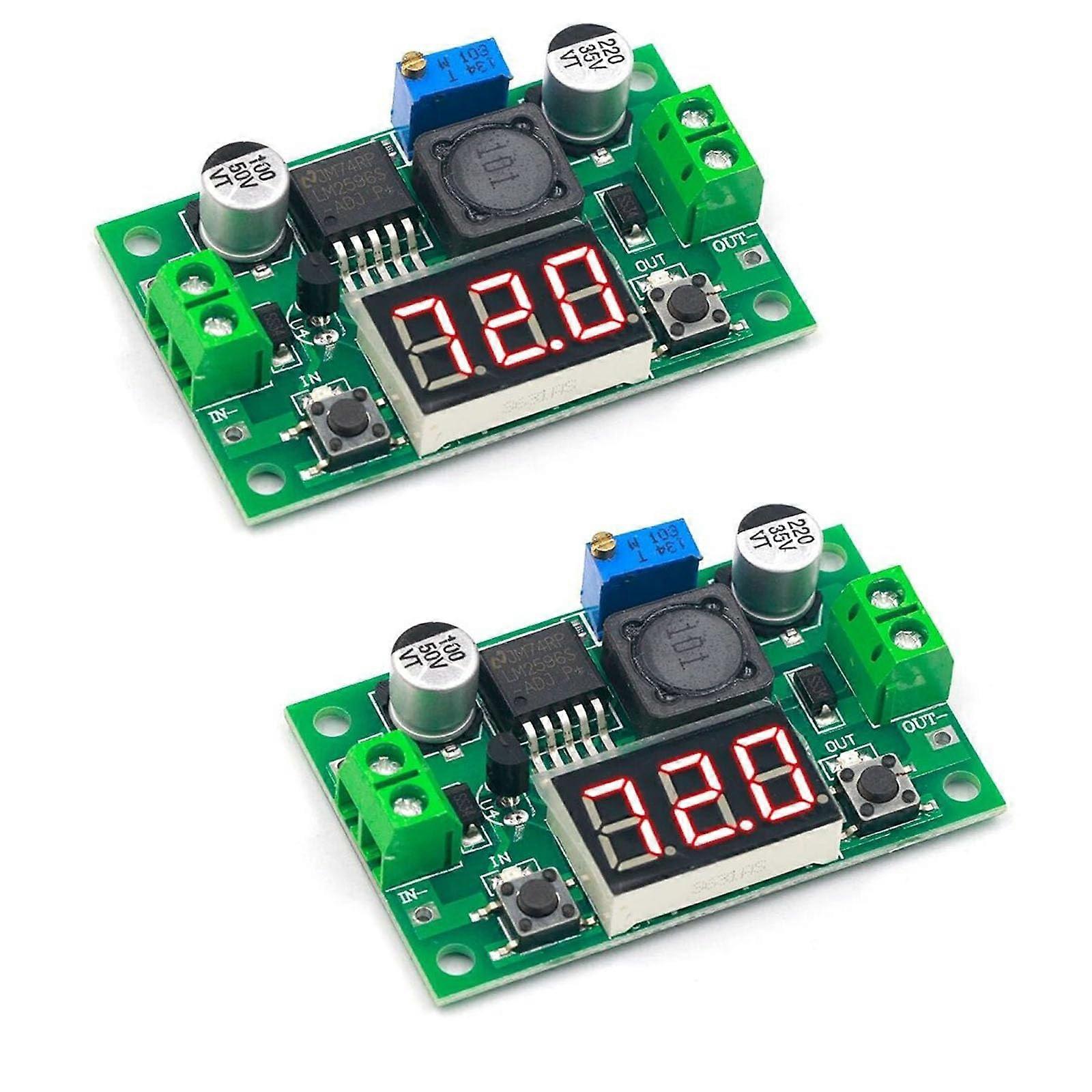

Lm2596 Dc/dc-abwärtswandler, Einstellbarer Spannungsregler Von 4,040 V Bis 1,2537 V Mit Led-anzeige

Wir präsentieren das einstellbare DC/DC-Abwärtswandlermodul LM2596: Dieses kompakte und effiziente Abwärtsreglermodul basiert auf dem LM2596-Regler der zweiten Generation. Es zeichnet sich durch stabile Spannungswandlung, geringen Stromverbrauch und zuverlässigen Langzeitbetrieb aus. Ein integriertes digitales LED-Voltmeter ermöglicht die direkte Überwachung der Ausgangsspannung. Hauptvorteile: Stabile und effiziente Spannungsregelung für Elektronikprojekte und die Wiederverwendung von Netzteilen. Das integrierte Digitaldisplay vereinfacht Einrichtung und Überwachung ohne zusätzliches Multimeter. Einfache, lötfreie Installation und Justierung dank der mitgelieferten Klemmenblöcke. Integrierte Schutzfunktionen verhindern Schäden durch Verpolung, Überhitzung und Kurzschlüsse. Hauptmerkmale: Reglertyp: LM2596 der zweiten Generation, stromsparendes Design. Schaltfrequenz: 150 kHz interne Oszillation für effiziente Wandlung. Eingangsspannungsbereich: 4,0 V bis 40 V. Hinweis: Das integrierte Voltmeter zeigt keine Werte an, wenn die Eingangsspannung unter 4 V liegt. Ausgangsspannungsbereich: 1,25 V bis 37 V, einstellbar mit einem kleinen Schraubendreher. Voltmeter: Digitale LED-Anzeige mit einer Messgenauigkeit von ±0,1 V. Voltmeter-Steuerung: Zum Ausschalten der Anzeige den Schalter länger als eine Sekunde und kürzer als vier Sekunden gedrückt halten und dann loslassen. Zum Wiedereinschalten den Schalter kurz drücken. Kondensatoren: Feststoffkondensatoren für verbesserte Schaltungsstabilität und effektive Frequenzrauschfilterung. Anschlüsse: Inklusive Klemmenblöcke für schnelle Verbindungen; kein Löten erforderlich. Schutzfunktionen: Der Eingang ist durch zwei Dioden gegen Verpolung sowie gegen Überhitzung und Kurzschlüsse geschützt. Bei Leistungen über 15 W wird eine verbesserte Wärmeableitung eingesetzt, um den Wirkungsgrad zu erhalten. Leistung und Kompatibilität: Geeignet zum Heruntertransformieren von 12 V, 24 V und anderen Gleichspannungsversorgungen auf die für Sensoren, Steuerungen und Module benötigten niedrigeren Spannungen. Kompatibel mit einer Vielzahl elektronischer Schaltungen, die eine stabile Gleichspannung benötigen. Ideal, wenn die Ausgangsspannung einstellbar ist und eine Online-Überwachung erforderlich ist. Die präzise Voltmeter-Überwachung hilft, versehentliche Überspannungen an empfindlichen Geräten zu vermeiden (typischer Fehler: ±0,1 V). Praktische Anwendungen: Labornetzteil für Elektronikprojekte: Schnelle Einstellung und Überwachung der Ausgangsspannung beim Testen von Sensoren, Mikrocontrollern und kleinen Steuerplatinen. Fahrzeug- und Batteriesysteme: Reduzierung der Batteriespannung von 12 V oder 24 V zur Versorgung von Zubehör, LED-Streifen oder Ladeschaltungen bei gleichzeitiger Überwachung der Ausgangsspannung am Bedienfeld. Robotik und Motorsteuerung: Versorgung von Steuerplatinen und elektronischen Steuerschaltungen mit einer stabilen Niederspannung, bei denen Spannungseinstellung und Schutz vor Verdrahtungsfehlern entscheidend sind. Anwendung: Schließen Sie Ein- und Ausgang an die Klemmenblöcke an. Überprüfen Sie vor dem Einschalten die Polarität. Stellen Sie die Ausgangsspannung mit einem Mini-Schraubendreher am eingebauten Potentiometer ein und beobachten Sie dabei das LED-Voltmeter. Um die Voltmeter-Anzeige auszuschalten, halten Sie den Schalter länger als eine Sekunde und kürzer als vier Sekunden gedrückt und lassen Sie ihn dann los. Zum Einschalten drücken Sie den Schalter kurz. Bei einer Leistungsaufnahme von über 15 W empfiehlt sich die Verwendung eines Kühlkörpers oder die Verbesserung der Belüftung, um die Temperatur zu senken und die Umwandlungseffizienz zu erhalten. Hauptmerkmale: Integriertes LED-Digitalvoltmeter zur direkten Spannungsüberwachung; Feststoffkondensatoren für Langzeitstabilität und reduziertes Frequenzrauschen; integrierte Schutzfunktionen und einfache, lötfreie Anschlüsse für eine schnelle Installation. Technische Daten im Überblick: Regler: LM2596 der zweiten Generation; Schaltfrequenz: 150 kHz; Eingangsspannungsbereich: 4,0 V bis 40 V; Ausgangsspannungsbereich: 1,25 V bis 37 V; Voltmetergenauigkeit: ±0,1 V; Schutzfunktionen: Verpolungsschutzdioden, Überhitzungsschutz, Kurzschlussschutz; Einstellung: Potentiometer, Zugang mit Schraubendreher; Anschlüsse: Abnehmbare Klemmenblöcke. Dieses Modul bietet eine zuverlässige und benutzerfreundliche DC/DC-Abwärtswandlungslösung für diverse elektronische Anwendungen, die eine einstellbare, überwachte und geschützte Stromversorgung erfordern.
