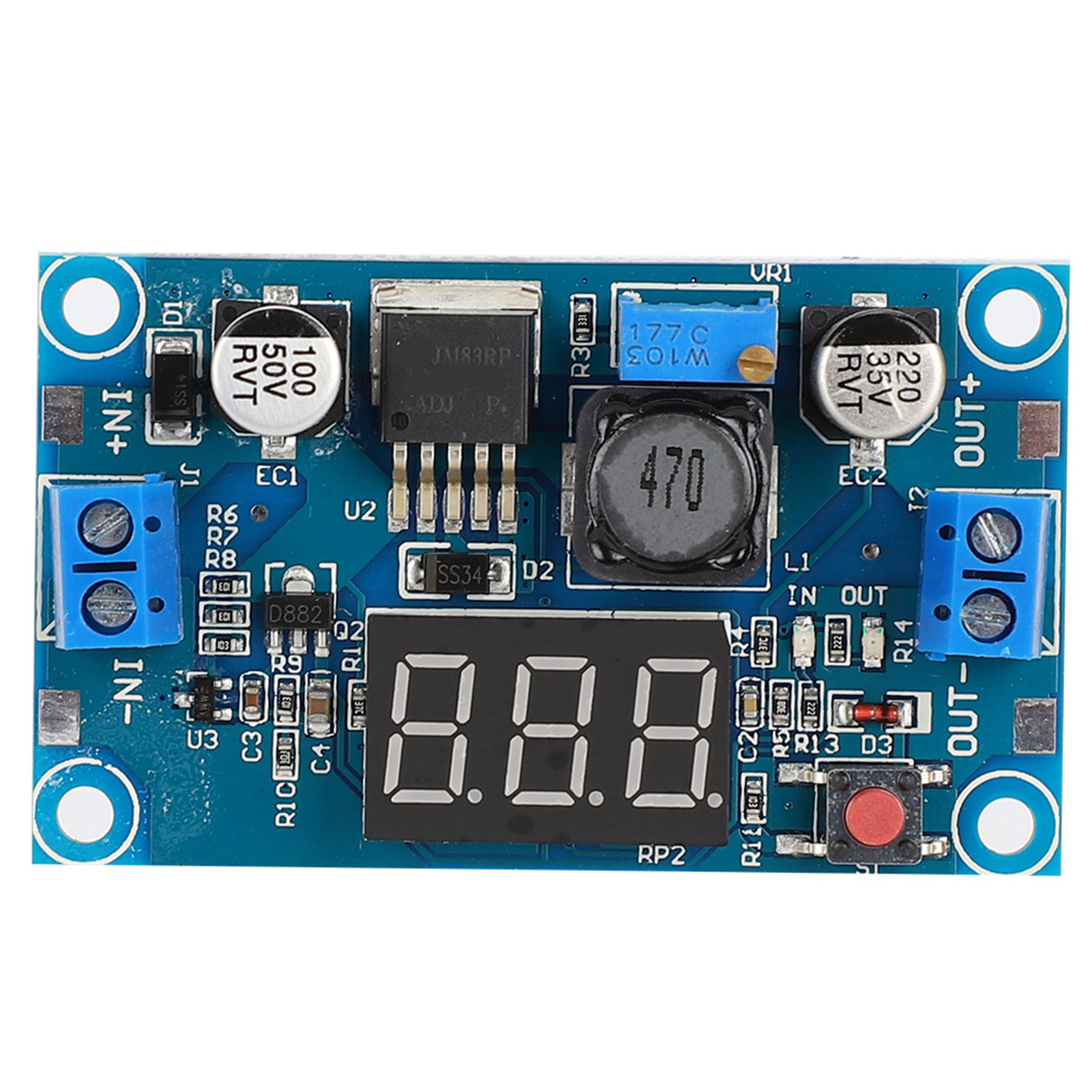

Lm2596 Einstellbares Dc/dc-spannungsreglermodul Mit Voltmeter Und Kalibrierung.

Willkommen in unserem Shop! Dieses Schaltreglermodul ist mit einem integrierten Voltmeter ausgestattet und bietet eine praktische und präzise Lösung für Ihre Elektronikprojekte. Es ermöglicht Ihnen, die Eingangs- und Ausgangsspannung flexibel zu messen und einzustellen. **Hauptmerkmale:** - Voltmeteranzeige mit einer Messgenauigkeit von ±0,1 V und einem Messbereich von 0 bis 40 V. - Touch-Taste zum Umschalten zwischen der Messung der Eingangs- oder Ausgangsspannung; Die LED zeigt die gemessene Spannung an. Die Einstellung wird gespeichert, auch nach einem Stromausfall. - Schalten Sie das Voltmeter aus, indem Sie die Taste länger als 1 Sekunde und kürzer als 4 Sekunden gedrückt halten. - Integrierte Schraubklemmen für lötfreie Verbindungen; Lötstellen bleiben für mehr Flexibilität erhalten. - Eingangsspannung von 4,0 bis 40 V (die Eingangsspannung muss mindestens 1 V höher als die gewünschte Ausgangsspannung sein). - Einstellbare Ausgangsspannung von 1,25 V bis 37 V DC (bei gleichen Eingangsbedingungen). - Maximaler Ausgangsstrom von 3 A, empfohlener stabiler Betriebsstrom von 2 A. - Interne Oszillationsfrequenz von 150 kHz, charakteristisch für Schaltregler der zweiten Generation, bietet geringen Stromverbrauch und hohe Effizienz. **Technische Daten:** - Material: Epoxidharz - Voltmeter: Fehler ± 0,1 V; Messbereich: 0 bis 40 V - Eingangsspannung: 4 bis 40 V - Einstellbare Ausgangsspannung: 1,25 bis 37 V - Maximaler Ausgangsstrom: 3 A - Stabiler Strom: 2 A - Interne Oszillationsfrequenz: 150 kHz **Lieferumfang:** - 1 Spannungsreglermodul - Benutzerhandbuch **Vereinfachtes Benutzerhandbuch:** Um den Messfehler der Eingangs- und Ausgangsspannung zu kalibrieren, halten Sie die Taste länger als 4 Sekunden gedrückt. Dadurch wird der Kalibrierungsmodus aktiviert. Die LED „in“ leuchtet auf (Eingangskalibrierung), und die Digitalanzeige zeigt den Korrekturwert an (Standardwert 0,0). Drücken Sie die Taste, um diesen Wert anzupassen (von -0,5 bis 0,5 V; positiv zum Erhöhen, negativ zum Verringern). Nach der Justierung die Taste länger als 2 Sekunden gedrückt halten, um die Einstellung zu bestätigen und die Ausgangskalibrierung zu starten (die „Out“-LED leuchtet auf). Den Vorgang wiederholen. Die Taste erneut länger als 2 Sekunden gedrückt halten, um die Einstellungen zu speichern und zur normalen Anzeige zurückzukehren. Die Einstellungen bleiben auch nach einem Stromausfall erhalten. **Wichtiger Hinweis:** Bei einer Eingangsspannung unter 4 V funktioniert das Voltmeter nicht und zeigt keinen Messwert an. Für einen optimalen Betrieb muss die Eingangsspannung diesen Wert überschreiten.
