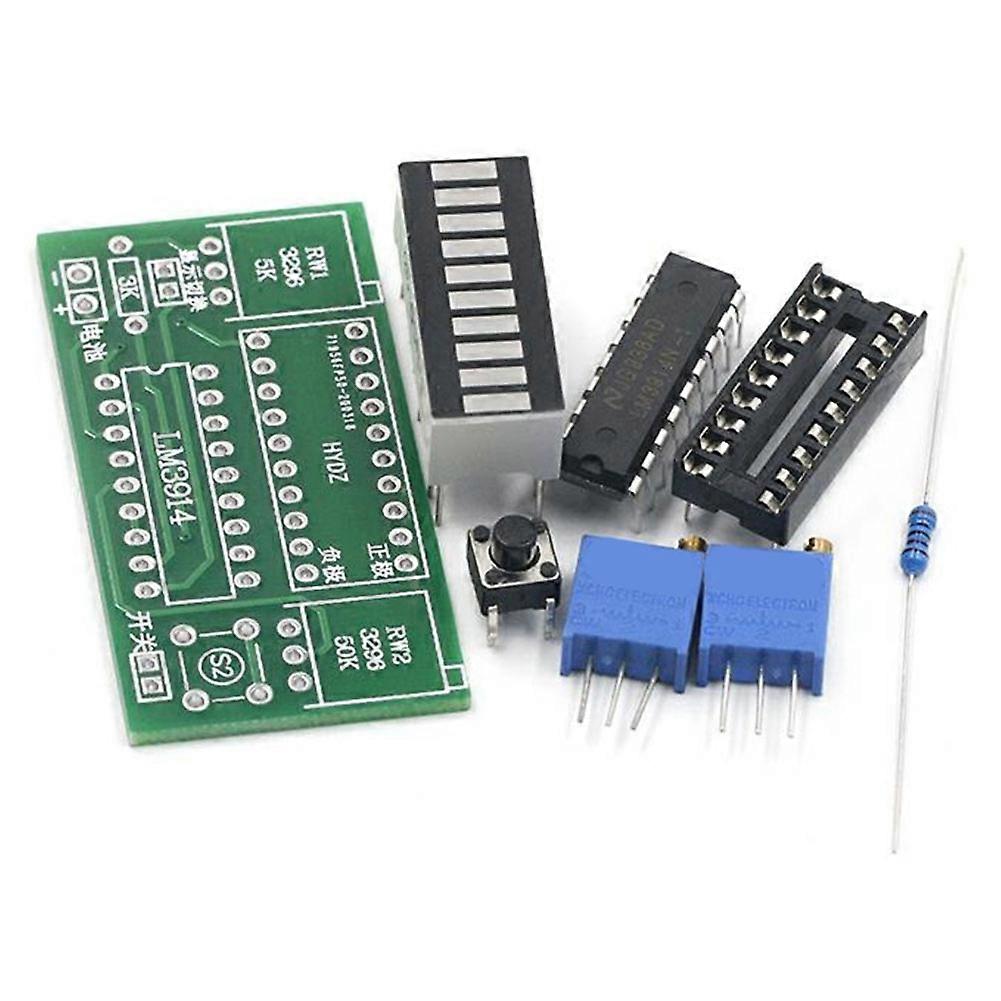

Lm3914 10-segment-modul Zur Anzeige Der Kapazität Von 3,7-v-/12-v-lithiumbatterien, Ladezustandstester, Videomontagesatz

1. Dieser hochpräzise analoge Spannungsprüfer LM3914 misst genau die verbleibende Batterieladung. 2. Der Anzeigebereich ist an den Ladezustand der Batterie anpassbar. 3. Klare und gut sichtbare LED-Anzeige. 4. Kompatibel mit Lithium-, Blei-Säure- und anderen Batterietypen. 5. Einfache Bedienung und unkomplizierte Prüfung. Technische Daten: Stromverbrauch: Balkenanzeige (volle Helligkeit): 42 mA; Punktanzeige: 4 mA. Messbereich: Standardbatterien von 2,4 bis 20 V. Anzeigemodi: Balken- oder Punktanzeige. Abmessungen: 50 x 25 mm. Gebrauchsanweisung (die Seite der Nixie-Röhre mit den Markierungen ist der Pluspol): 1. Stellen Sie zuerst die maximale, dann die minimale Spannung ein. Wiederholen Sie dies mehrmals für optimale Genauigkeit. 2. Einstellen der Anzeige der minimalen Spannung: Leuchtet die Kontrollleuchte nicht, drehen Sie gegen den Uhrzeigersinn; leuchtet sie teilweise oder vollständig, drehen Sie im Uhrzeigersinn. Stellen Sie die Einstellung so ein, dass nur eine Kontrollleuchte leuchtet oder keine Kontrollleuchte leuchtet. 3. Einstellen der Maximalspannungsanzeige: Bei Anschluss an die obere Spannungsgrenze im Uhrzeigersinn drehen, wenn die Anzeige aus ist oder mehrere Anzeigen leuchten, und gegen den Uhrzeigersinn, wenn alle Anzeigen leuchten. Stellen Sie die Anzeige so ein, dass entweder nur eine oder alle Anzeigen leuchten. Hinweis: Aufgrund unterschiedlicher Produktionschargen können die aufgedruckten Zeichen variieren, was die Funktion jedoch nicht beeinträchtigt. Farbe: Siehe Abbildung. Material: Kunststoff und Metall. Lieferumfang: 1 Batteriekapazitätsanzeigemodul.
