Logarithmischer Detektor Ad8317 Für Hf-leistungsmessung, Signalregler 1 Mhz Bis 10 Ghz, Logarithmischer Ausgang

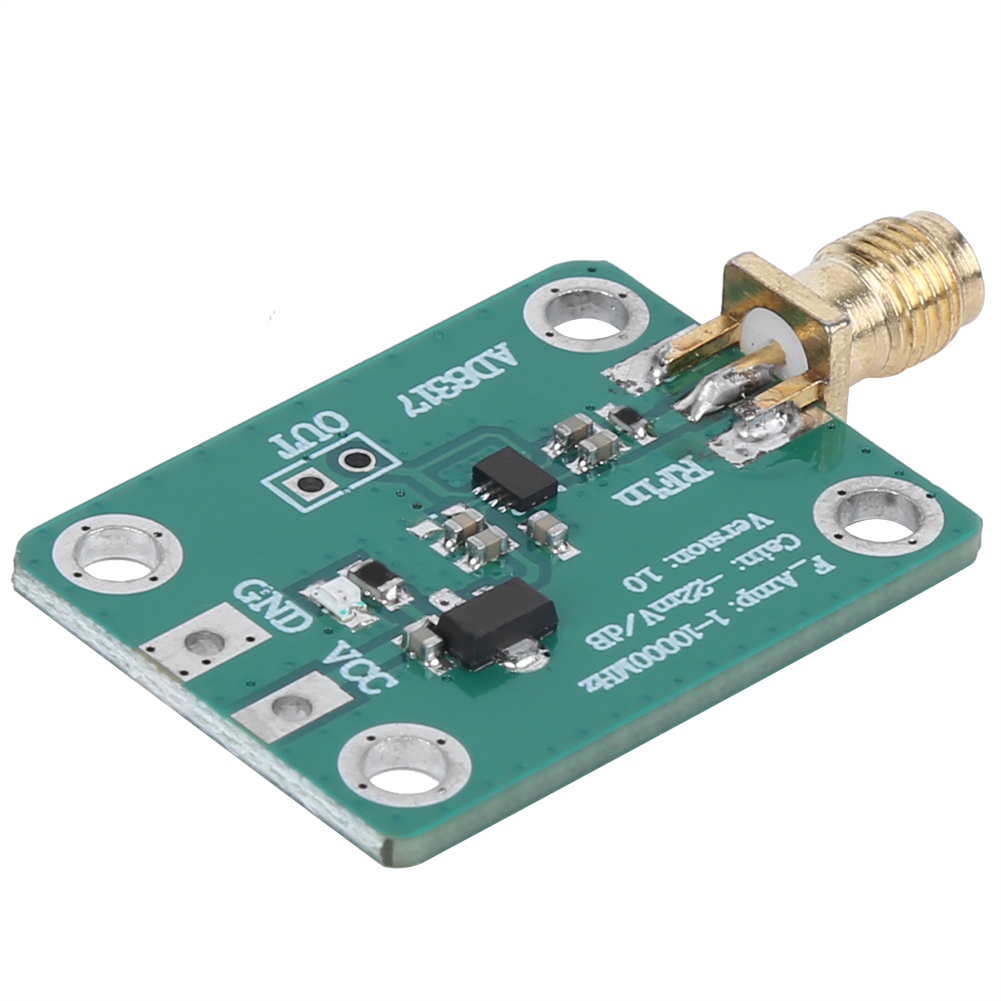

Willkommen in unserem Shop! Dieser logarithmische Detektor basiert auf dem ADI AD8317 Chip und dient der HF-Signalleistungsmessung. Sein Detektionsfrequenzbereich erstreckt sich von 1 MHz bis 10 GHz und ermöglicht die Messung von HF-Signalen mit einer Leistung zwischen -55 dBm und 0 dBm. Er wandelt dieses HF-Signal präzise in eine Gleichspannung um. Das Funktionsprinzip ist wie folgt: Je größer die Amplitude bzw. Leistung des Eingangssignals, desto höher die Ausgangsspannung. Diese Ausgangsspannung ist proportional zum Logarithmus der Eingangssignalamplitude, wodurch das Gerät einen großen Dynamikbereich von 55 dB aufweist. Dieses Modul findet vielfältige Anwendung in Bereichen wie der HF-Signaldetektion, der Signalleistungsmessung und der Messung der Feldstärke in der Umgebung. Es kann auch als Schlüsselkomponente in automatische Verstärkungsregelungs- (AGC) oder Pegelregelungs- (ALC) Regelkreise integriert werden. Der robuste und zuverlässige logarithmische Detektor ist extrem temperaturbeständig und gewährleistet so erhöhte Stabilität und Langlebigkeit auch unter anspruchsvollen Betriebsbedingungen. Es ist mit einer SPI-Schnittstelle und 2,54-mm-Pins ausgestattet und lässt sich daher problemlos an Plattformen wie Arduino oder verschiedene Mikrocontroller anschließen. **Detaillierte Spezifikationen:** * **Artikeltyp:** Logarithmischer Detektor * **Temperaturmessbereich:** 0 °C bis 1024 °C * **Temperaturauflösung des Wandlers:** 0,25 °C * **Betriebsspannung:** 3,0 V bis 5,5 V DC * **Betriebsstrom:** 50 mA * **Betriebstemperaturbereich:** -20 °C bis 85 °C **Lieferumfang:** * 1 x Logarithmischer Detektor
