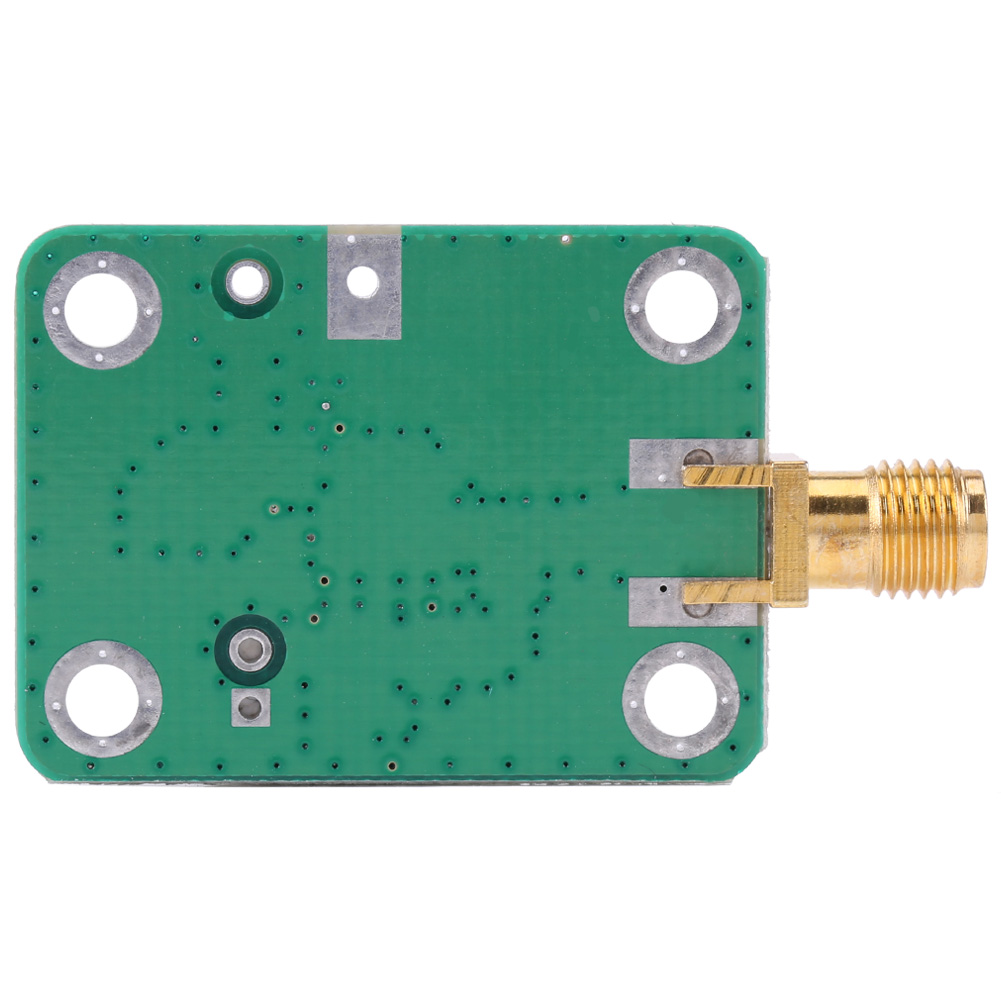

Logarithmischer Hf-leistungsdetektor 1–600 Mhz, Signalmessung -74 Dbm Bis 18 Dbm, Hochfrequenz

Willkommen in unserem Shop! Hochpräziser logarithmischer HF-Detektor, entwickelt zur Leistungsmessung von Hochfrequenzsignalen im Frequenzbereich von 1 MHz bis 600 MHz. Dieses Gerät wandelt ein eingehendes HF-Signal in eine Gleichspannung um, die proportional zum Logarithmus der Leistung ist, und ermöglicht so eine zuverlässige und lineare Messung. **Hauptmerkmale:** Betriebsfrequenzbereich: 1 MHz bis 600 MHz Messbare Leistung: -74 dBm bis +18 dBm Ausgangsspannung: 0 bis 2,5 V (proportional zum Logarithmus der Eingangsleistung) Typische Detektionsflanke: 25 mV/dBm Eingangsimpedanz: 50 Ohm Versorgungsspannung: 6 bis 15 V DC **Anwendungen:** HF-Signalerkennung Signalleistungsmessung Umgebungsfeldstärkeerkennung Einsetzbar in Systemen mit automatischer Verstärkungsregelung (AGC) und automatischer Pegelregelung (ALC) - Nach entsprechender Modifikation in ein HF-Wattmeter von 1 mW bis 1 kW integrierbar **Technische Daten:** - HF-Eingangsanschluss: SMA-Buchse - Ausgang OUT: Detektionsspannung (0 bis 2,5 V) - VCC-Versorgung: 6 bis 15 V DC **Lieferumfang:** - 1 x HF-Logarithmusdetektor Dieser Detektor bietet eine kompakte und präzise Lösung für Ihre HF-Leistungsmessungen. Sein analoger Ausgang lässt sich einfach mit Mikrocontrollern oder Verarbeitungsschaltungen verbinden. Dank seiner robusten Bauweise und stabilen Leistung ist er ein ideales Werkzeug für Labore, Elektronikprojekte und industrielle Anwendungen.
