Logarithmischer Leistungsdetektor Mittels Hf-wattmeter

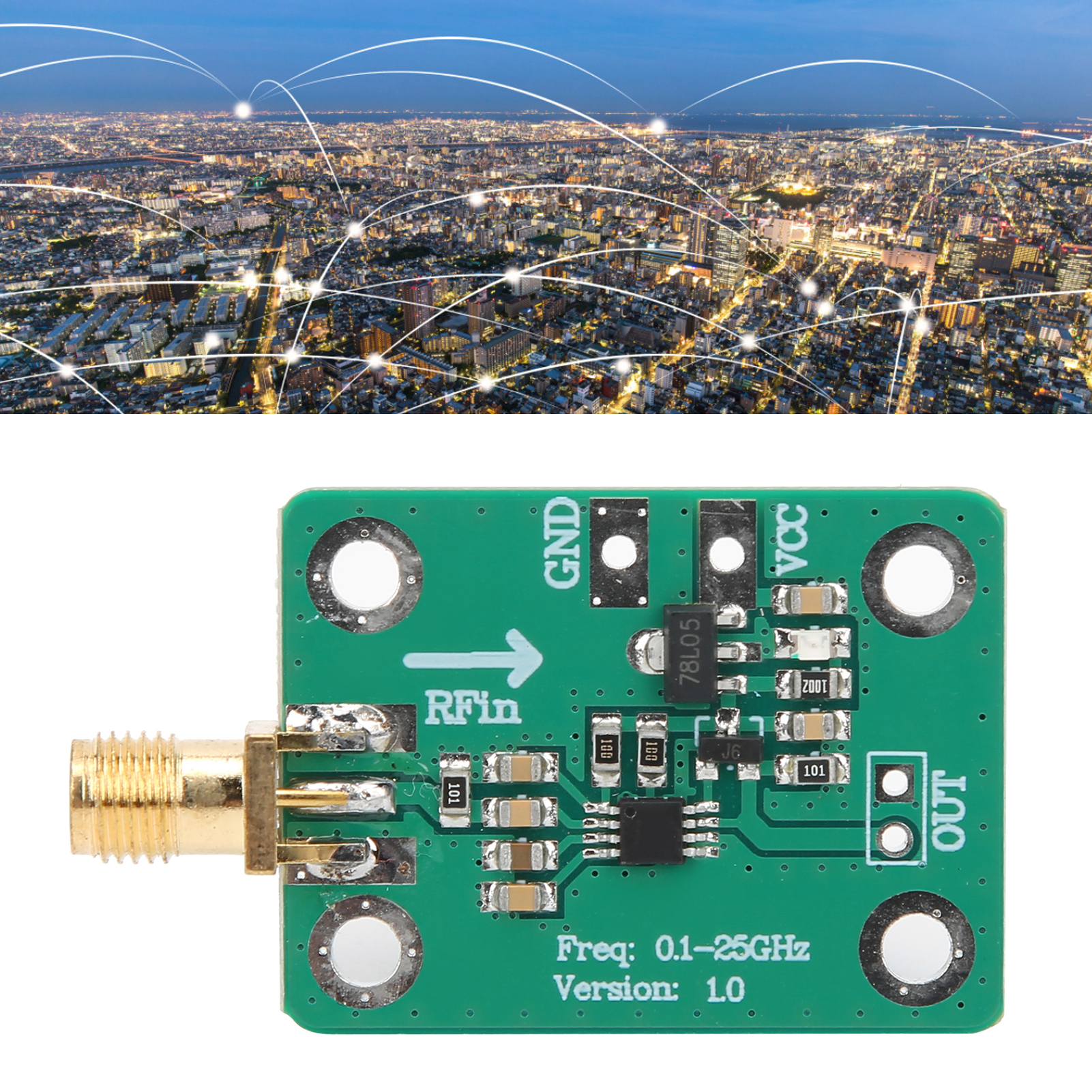

Willkommen in unserem Shop! Dieser logarithmische Detektor dient der Leistungsmessung von HF-Signalen im Frequenzbereich von 0,1 bis 2,5 GHz. Er kann Hochfrequenzsignale mit einer Leistung zwischen -72 dBm und -2 dBm erfassen und wandelt diese in eine Gleichspannung um. Je höher die Amplitude bzw. Leistung des HF-Signals, desto höher die Ausgangsspannung. Die Ausgangsspannung ist proportional zum Logarithmus der Eingangssignalamplitude, wodurch der Dynamikbereich des erfassten Signals auf 70 dB erweitert wird. Dieses Produkt eignet sich für die HF-Signalerkennung, die Signalleistungsmessung und die Messung der Feldstärke in der Umgebung. Der HF-Leistungsdetektor bietet eine sehr hohe Empfindlichkeit und kann auch als Komponente für die automatische Verstärkungsregelung und die automatische Pegelregelung eingesetzt werden. Technische Daten: - Produkttyp: Logarithmischer Detektor - Betriebsfrequenz: 0,1–2,5 GHz - Messleistung: -72 bis -2 dBm - Ausgangsspannung: 0,5–1,65 V - Detektionsflanke: 18 mV/dBm (typischer Wert) - Eingangsimpedanz: 50 Ω - Versorgungsspannung: 7–15 V Verpackung Inhalt: 1 x Logarithmischer Detektor
