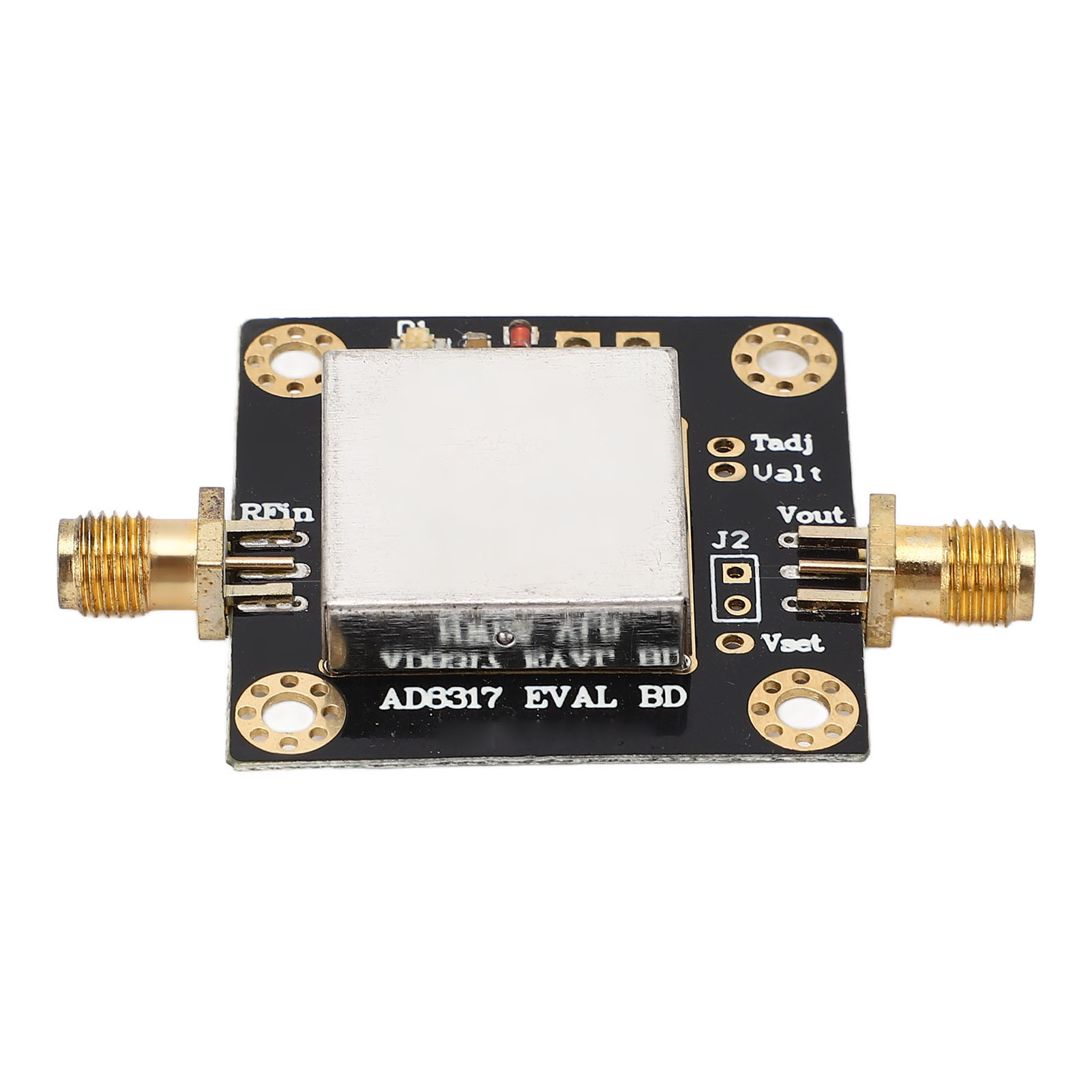

Logarithmisches Detektormodul -55-0 Dbm Ad8317 60 Db 1 Mhz-10 Ghz Logarithmischer Verstärker Für Hf-signalerkennung Dc 3,3-5 V

1. GROSSER MESSBEREICH: Je größer die Amplitude bzw. Leistung des HF-Signals, desto höher die Ausgangsspannung. Diese ist proportional zum Logarithmus der Eingangssignalamplitude, wodurch der dynamische Messbereich erweitert wird. 2. LEISTUNGSSTARKE FUNKTION: Der logarithmische Leistungsmesser kann HF-Signale von -55 dBm bis 0 dBm messen und wandelt diese in eine Gleichspannung um. 3. EINFACHE INSTALLATION: Der logarithmische Detektor ist kompakt, einfach und schnell zu verdrahten, was Zeit und Aufwand spart und eine lange Lebensdauer gewährleistet. 4. VIELSEITIGE ANWENDUNG: Logarithmische Detektoren eignen sich für die HF-Signalerkennung, die Signalleistungsmessung und die Messung der Feldstärke in der Umgebung. 5. Hauptanwendungen: Der logarithmische Leistungsmesser basiert auf dem Chip AD8317 und dient der HF-Signalleistungsmessung. Artikeltyp: Logarithmisches Detektormodul. Material: Leiterplatte. Eingangsimpedanz: 50 Ohm. Ausgangsimpedanz: 50 Ohm (Videoimpedanz). Betriebsfrequenz: 1 MHz – 10 GHz. Ausgangsspannungsbereich: 1,6 – 0,4 V (entspricht -55 – 0 dBm). Eingangs-/Ausgangsverhältnis: -22 mV/dBm. Eingangsdynamikbereich: -60 – 5 dBm (hoher linearer Dynamikbereich: -55 – 0 dBm). Versorgungsspannung: 3,3 – 5 V DC bei 20 mA. Anwendungen: HF-Sender, PA-Sollwertregelung und Pegelüberwachung, Leistungsüberwachung von Basisstationen in Funknetzsendern, RSSI-Messung in WLAN, WiMAX und Radar. Lieferumfang: 1 x Logarithmisches Detektormodul.
