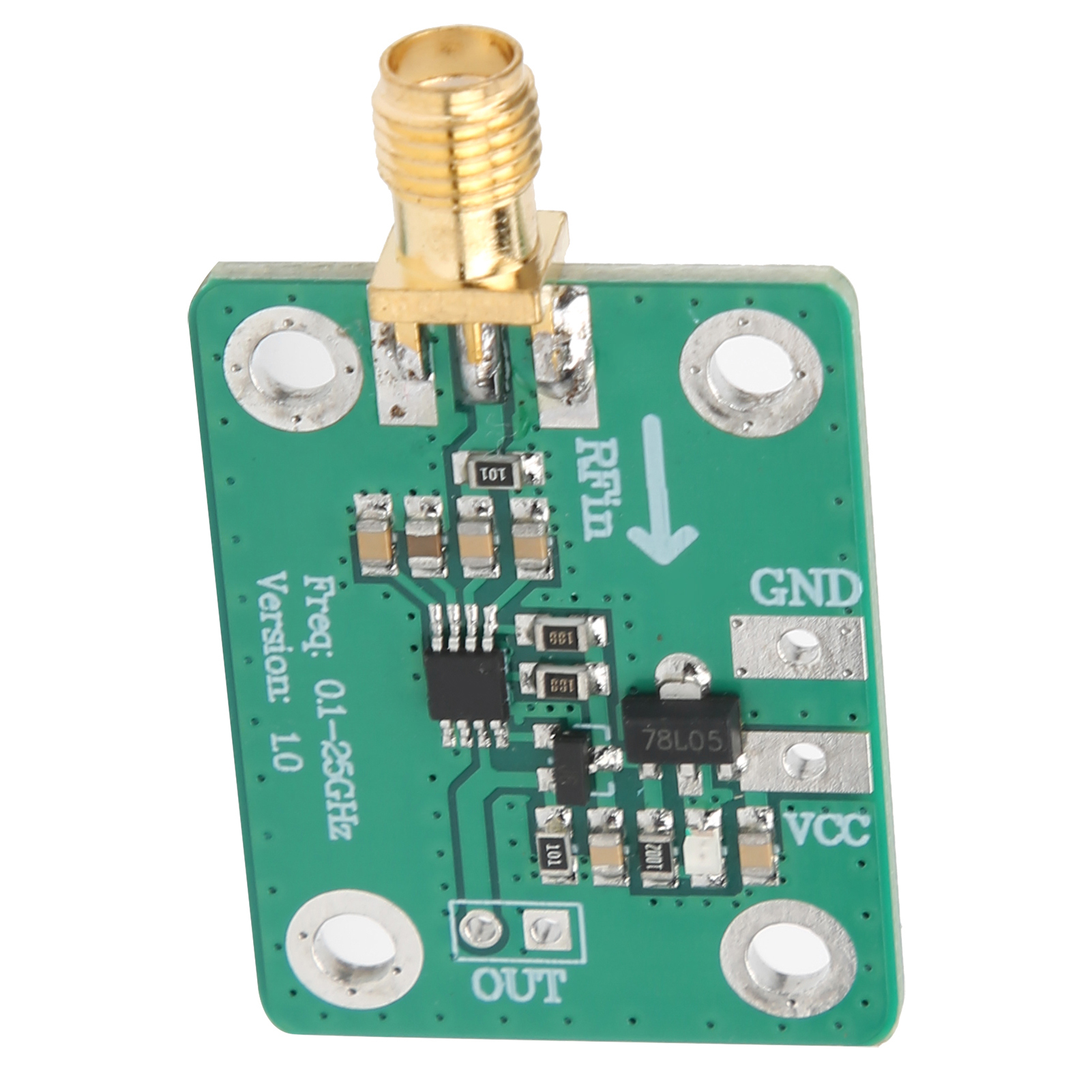

Logarithmisches Detektormodul, Hf-signal-log-ausgangsleistungsmesser 0,1–2,5 Ghz-controller

1. Dieses Produkt dient zur HF-Signalleistungsmessung im Frequenzbereich von 0,1 bis 2,5 GHz. 2. Es kann Hochfrequenzsignale mit einer Leistung von -72 dBm bis -2 dBm erfassen und gibt eine Gleichspannung aus. 3. Je höher die Amplitude bzw. Leistung des HF-Signals, desto höher die Ausgangsspannung. Die Ausgangsspannung ist proportional zum Logarithmus der Eingangssignalamplitude, wodurch der Dynamikbereich des erfassten Signals auf 70 dB erweitert wird. 4. Es ist vielseitig einsetzbar für die HF-Signalerkennung, die Signalleistungsmessung und die Messung der Feldstärke in der Umgebung. 5. Das HF-Leistungsmessgerät zeichnet sich durch eine sehr hohe Empfindlichkeit aus und kann auch zur automatischen Verstärkungsregelung und Pegelregelung verwendet werden. Produkttyp: Logarithmischer Detektor; Arbeitsfrequenz: 0,1–2,5 GHz; Messleistung: -72 bis -2 dBm; Ausgangsspannung: 0,5–1,65 V; Detektionsflanke: 18 mV/dBm (Typischer Wert) Eingangsimpedanz: 50 Ω Versorgungsspannung: 7–15 V 1 x Logarithmischer Detektor
