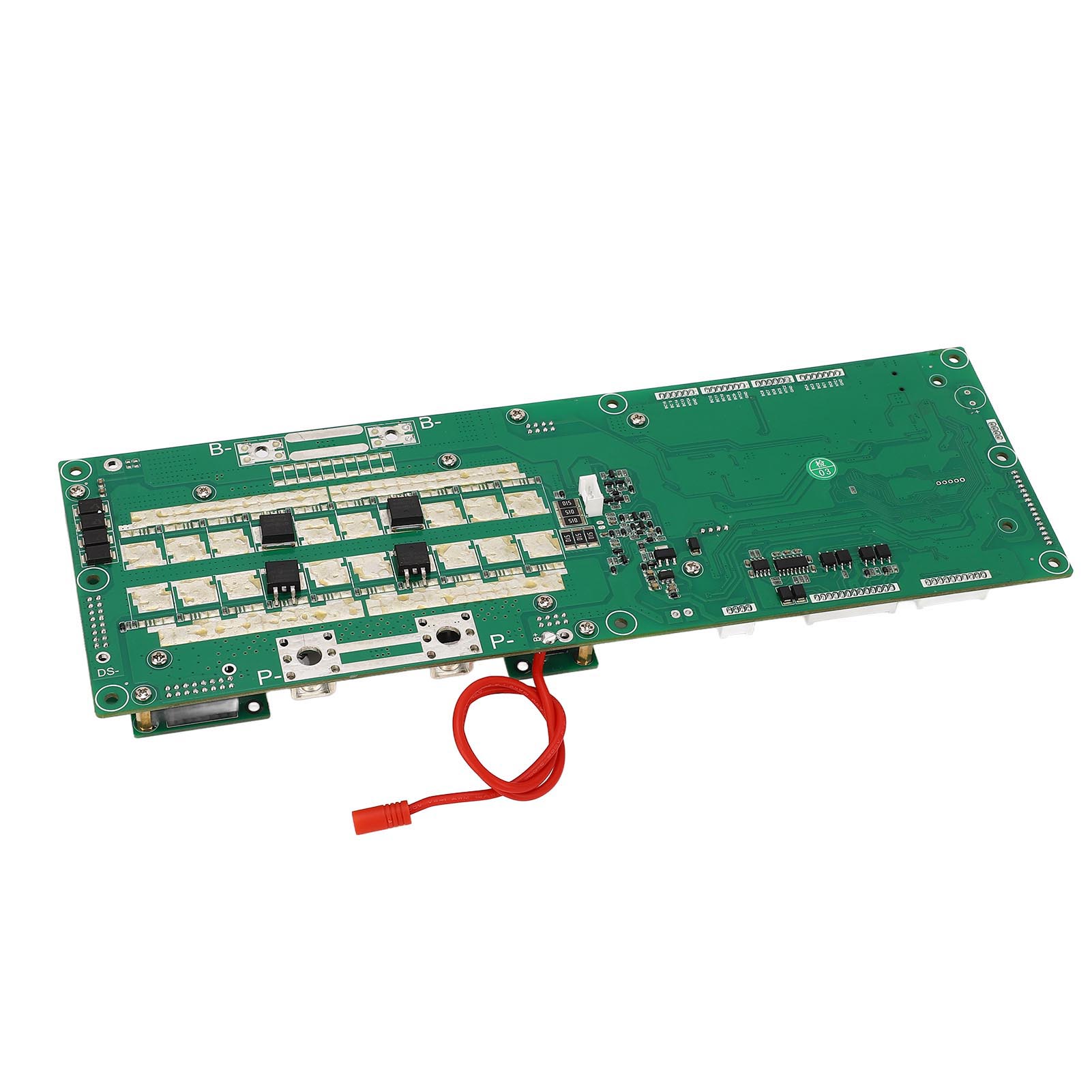

Losnummer Von 16s Bms 100a 48v, Lithium-batterieschutzplatine Mit Mehreren Sicherheitsfunktionen, Lade- Und Entladeregler, Hochleistungs-elektronikschutz.

Willkommen in unserem Shop! 16S Batterieschutzplatine, entwickelt für umfassenden und zuverlässigen Schutz Ihrer Zellen. Dieses Batteriemanagementmodul (BMS) integriert 12 wichtige Funktionen: Schutz vor Überspannung, Unterspannung, Überstrom, Kurzschlüssen und Überhitzung, passiver Zellenausgleich und Kommunikation über CANBUS, RS485 oder RS23. 2. Die Standard-Datenrate beträgt 9600 bps und ermöglicht die detaillierte Überwachung über einen Host-Computer (Spannung, Strom, Temperatur, Status, Produktionsinformationen). Dieses BMS ist speziell für 16-Zellen-Serienakkus konzipiert und unterstützt verschiedene Lithium-Chemien: Lithium-Ionen, Polymer und Eisenphosphat (LiFePO4). Es unterstützt einen Dauerstrom von 100 A, eine Batteriespannung von 48 V und eine empfohlene Ladespannung von 3,6 V x 16. Der Spannungsbereich pro Zelle liegt zwischen 2,7 V und 3,65 V. Das Modul verfügt über zwei integrierte NTC-Sensoren und vier externe Sensoren für eine optimale Temperaturüberwachung. Seine kompakte Größe erleichtert Transport und Lagerung. Der elektrische Widerstand beträgt ≤ 10 mΩ, der Betriebsstrom ≤ 40 mA und der Standby-Strom ≤ 0,4 mA. Betriebstemperatur: -30 °C bis 75 °C. Technische Daten: Überspannungsschutz (min. 3,620 V, typ. 3,650 V, max. 3,680 V), Schutzverzögerung (1000–3000 ms), Wiederherstellungsspannung (3,330–3,430 V), Tiefentladeschutz (2,600–2,800 V), Schutzverzögerung (1000–3000 ms). Die Wiederherstellung nach Tiefentladung erfolgt durch Selbstwiederherstellung der Spannung oder durch Aufladung. Lieferumfang: 1 x Schutzplatine, 4 x Schrauben, 2 x 7-polige Datenerfassungskabel, 2 x 6-polige Kabel, 2 x 2-polige Kabel, 1 x Bananensteckerkabel, 1 x Adapterplatine, 1 x 16-poliges Datenerfassungskabel, 1 x 13-poliges Kabel, 1 x 10-poliges Kabel. Wichtige Hinweise: Nicht in Reihe schalten. Bei Parallelschaltung mehrerer Akkus darf die Spannungsdifferenz 3 V nicht überschreiten. Der Gesamtladestrom darf den Maximalwert des Systems nicht überschreiten. Der Kurzschlussschutz gewährleistet nicht unter allen Bedingungen einen einwandfreien Betrieb (prüfen Sie, ob der Innenwiderstand 1800 A oder die Induktivität hoch ist). Überprüfen Sie die Verdrahtung sorgfältig, um Verpolung zu vermeiden. Vermeiden Sie während des Betriebs direkten Kontakt mit den Bauteilen der Platine. Beachten Sie die Spezifikationen, um Beschädigungen zu vermeiden. Falls beim ersten Einschalten keine Spannung anliegt, überprüfen Sie die Anschlüsse.
