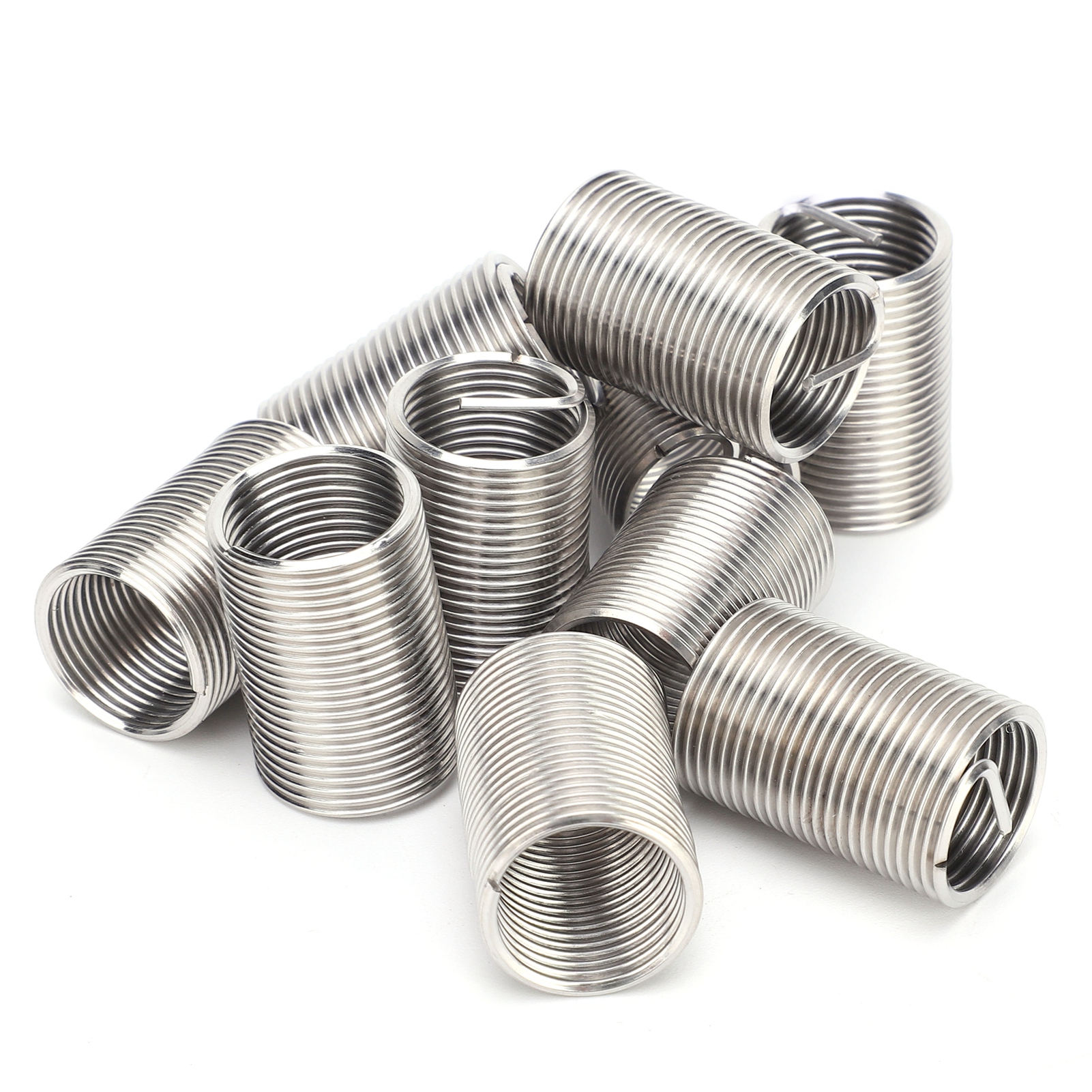

Lot De 10 Inserts Filetés Mâles Et Femelles Réducteurs, Outil De Réparation, Fixation En Acier Inoxydable M16x1,52,5d

1. Les inserts filetés permettent une conversion rapide et pratique entre les filetages métriques et impériaux. 2. Lors de l'insertion du filetage dans le trou fileté d'une pièce en alliage d'aluminium ou autre matériau, les inserts forment un filetage femelle standard haute résistance, résistant à l'usure et de haute précision. 3. La réparation du trou fileté est économique en cas d'erreur de filetage ou de dommage. 4. Le fil d'acier à section transversale en losange est utilisé pour sa haute résistance et sa haute précision. Les inserts filetés sont également appelés gaines filetées, manchons filetés en acier inoxydable ou manchons métalliques. Utilisés sur des matériaux techniques à faible résistance comme les alliages d'aluminium, de zinc, de cuivre, de plastique, de plastique technique, etc., ils améliorent considérablement la résistance du filetage et sa résistance à l'usure. Type d'article : Inserts filetés. Matériau : SUS304. Modèle : M16x1,5. Spécifications du filetage : M16x1,5 (mm). Diamètre extérieur avant installation : env. 18,8 à 19,4 mm / 0,7 à 0,8 po. Diamètre du foret de perçage pour l'installation : env. 16,4 mm / 0,6 po. 1,5D/2D/2,5D/3D : Longueur après installation : env. 16 mm / 0,6 po 24 mm / 0,9 po 32 mm / 1,3 po 40 mm / 1,6 po Description des spécifications : Par exemple : M3x0,5x1,5D signifie qu’après le vissage, le filetage femelle est de type M3, le pas de 0,5 et la longueur de 1,5D (la longueur correspond à 1,5 fois le diamètre, soit 1,5 x 3 = 4,5 mm). La longueur indiquée ici correspond à la longueur après installation. Mode d’emploi : 1. Perçage : Percez le trou à l’aide du foret du diamètre indiqué dans le tableau des paramètres de l’insert fileté. Veillez à ne pas percer un trou conique. Évacuez les copeaux à l’air comprimé. Après le perçage, le lamage ne doit pas dépasser 0,4 pas. Un lamage trop important nuit au vissage de l’insert fileté. 2. Taraudage : Utilisez des tarauds spécifiques pour inserts filetés. La profondeur du taraudage doit être supérieure à la longueur d'installation des inserts filetés. Après le taraudage, utilisez un pistolet à air comprimé pour éliminer les débris. Lorsque la précision du filetage est élevée, vérifiez le fond du trou taraudé à l'aide d'une jauge de fond spéciale pour inserts filetés. 3. Installation : Placez le manchon fileté dans la clé d'installation (figure 5 à droite), insérez la poignée du manchon dans la rainure de la tige de guidage de la clé, puis tournez la poignée pour visser le manchon dans le trou. Pour l'installation d'inserts filetés M14x2 ou plus, vous pouvez utiliser un outil simple à rainurer en « T ». Remarque : Lors de l'installation et du vissage des inserts filetés, n'exercez aucune pression verticale afin d'éviter le dérapage des dents. Vissez lentement dans le sens de rotation du filetage. 4. Retrait de la poignée (casser la poignée de fixation) : Utilisez un outil de démontage pour casser la poignée de fixation. Frappez l'outil avec environ 200 g de noix de coco pour extraire la poignée. Ne pas utiliser la clé de montage pour tourner dans le sens inverse. Ne pas casser la poignée de montage. Cela peut arriver très facilement et entraîner la rupture de la tige et l'arrachement du fil. 5. Dévissage : En cas de problème lors de l'installation de l'insert fileté (par exemple, des dents qui sautent), il est nécessaire de retirer l'insert fileté à l'aide d'un extracteur de douilles spécial. 10 inserts filetés inclus.
