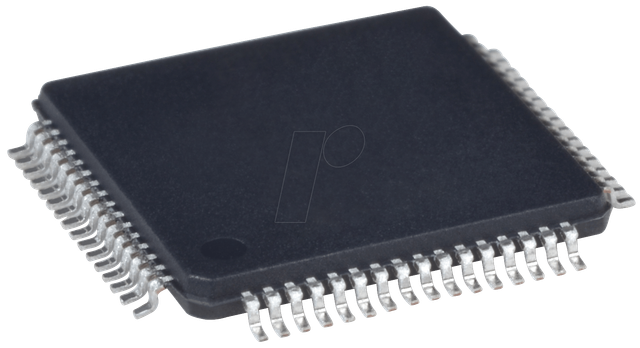

LPC 2194 HBD64 - MCU, ARM, 16-bit, 16 KB, LQFP-64

Single-chip 16/32-bitController, 256 kB ISP/IAP Flash,10-bit ADC und vier erweiterte CAN-Kanäle.AllgemeinesDer LPC2194 basiert auf einer 16/32-Bit-ARM7TDMI-S-CPU mit Echtzeit-Emulation undEmbedded-Trace-Unterstützung, zusammen mit 256 kB eingebettetem High-Speed-Flash-Speicher. A128-Bit breite Speicherschnittstelle und eine einzigartige Beschleunigerarchitektur ermöglichen die 32-Bit-CodeCode-Ausführung bei maximaler Taktrate. Für Anwendungen mit kritischer Codegröße reduziert der alternative 16-BitThumb-Modus eine Reduzierung des Codes um mehr als 30 % bei minimalen LeistungseinbußenMerkmaleMit seinem kompakten 64-Pin-Gehäuse, niedrigem Stromverbrauch, verschiedenen 32-Bit-Timern,4-Kanal-10-Bit-ADC, vier erweiterten CAN-Kanälen, PWM-Kanälen und 46 schnellen GPIOLeitungen mit bis zu neun externen Interrupt-Pins ist dieser Mikrocontroller besonders geeignet fürAutomotive-Anwendungen wie z.B. ein CAN-Gateway, das mehrere CAN-Busse miteinander verbindet oder eineCAN-Brücke zwischen Teilnetzwerken mit unterschiedlichen Geschwindigkeiten. Sensoren mit CAN-Schnittstelle oderDebugging über CAN sind weitere Anwendungen, die mehr als zwei CAN-Schnittstellen benötigen. Esist auch eine adäquate Lösung für industrielle Steuerungen, medizinische Systeme und fehlertoleranteWartungsbusse. Mit einer großen Auswahl an zusätzlichen seriellen Kommunikationsschnittstellen ist erauch für Kommunikationsgateways und Protokollkonverter sowie für viele andereuniverselle Anwendungen.schnelle GPIO-Ports ermöglichen ein bis zu 3,5-mal schnelleres Toggeln der Port-Pins als das Originalgerätdedizierte Ergebnisregister für ADC(s) reduzieren den Interrupt-Overheaddie ADC-Pads sind5 V tolerant, wenn sie für digitale E/A-Funktion(en) konfiguriert sindUART0/1 enthält einen Baudratengenerator, Auto-Bauding-Fähigkeiten undHandshake-Flusskontrolle vollständig in Hardware implementiertgepufferter serieller SSP-Controller, der SPI-, 4-Draht-SSI- und Microwire-Formate unterstützt.
