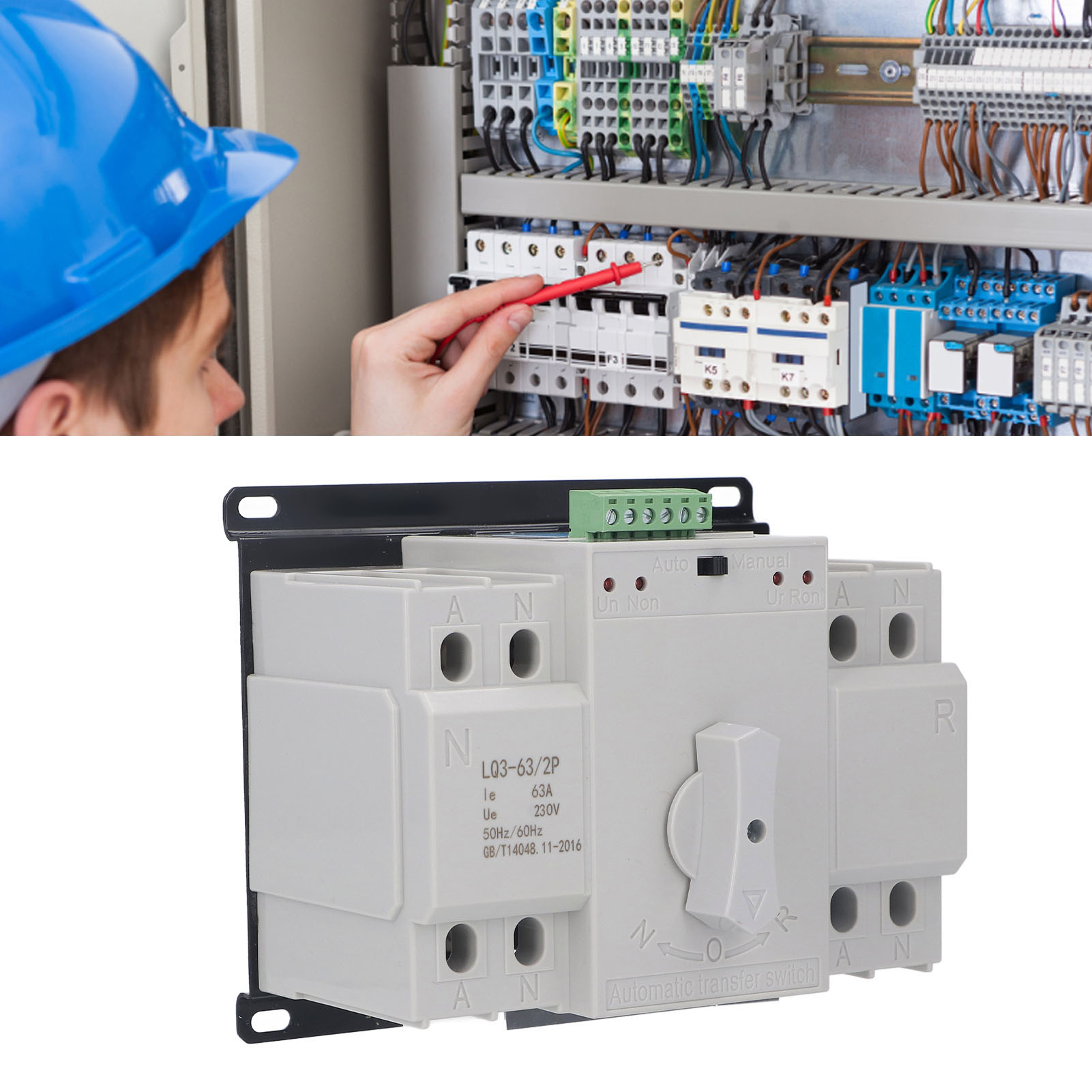

Lq3-63/2p Ac230v Dual Power Automatischer Umschalter Cb-klasse Miniatur-leistungsschalter (ats)

Willkommen in unserem Shop! Dieser automatische Umschalter LQ3-63 2P besteht aus zwei Leitungsschutzschaltern und deren Zubehör (Hilfskontakt, Alarmkontakt), einer mechanischen Verriegelung, einer Steuerung usw. Er schaltet bei Stromausfall automatisch einen oder mehrere Lastkreise von einer Stromquelle auf eine andere um und gewährleistet so die Versorgung des verbleibenden Lastkreises. Angetrieben von einem einzigen Motor, arbeitet er stabil und leise. Mechanische und elektrische Verriegelungen sorgen für hohe Schaltsicherheit. Er bietet Schutz gegen Kurzschlüsse, Überlast und Unterspannung sowie Brandschutz, einen doppelten Ausgang und ein Schließsignal für optimale Sicherheit. Ideal für Beleuchtung und die Steuerung kleiner Motoren, geeignet für Büros, Einkaufszentren, Banken, Bahnhöfe, Krankenhäuser usw. Technische Daten: - Typ: Automatischer Umschalter - Modell: LQ3-63 2P - Material: PC - Nennspannung: 230 V - Spulenspannung: 220 V - Nennstrom: 63 A - Frequenz: 50/60 Hz - Ausführung: 2P - Schaltvermögen: 35 kA - ATSE: Klasse CB - Nennstrom: 63 A Abmessungen: ca. 155 x 135 x 114 mm / 6,1 x 5,3 x 4,5 Zoll Funktionsprinzip: Steuerung und Antriebsmechanismus werden mit 220 V Wechselstrom betrieben. Das Leistungssignal ist abhängig von Phase A und Leitung N des öffentlichen oder Notstromschalters. Im Automatikbetrieb schließt der öffentliche Schalter zuerst, wenn die Spannung an Phase A und Leitung N des öffentlichen Schalters normal ist (190–240 V AC). Die Kontrollleuchten für Stromversorgung und Schalterschließung leuchten auf. Liegt keine Spannung an Phase A und Leitung N des öffentlichen Schalters an, während Phase A und Leitung N des Notstromschalters normal sind, schaltet der Schalter in den Notstrommodus. Die Kontrollleuchten für Notstromversorgung und Schalterschließung leuchten auf. Im manuellen Betrieb wird unabhängig vom Spannungszustand der Hebel im Uhrzeigersinn gedreht, um den Notstromschalter R zu trennen und den öffentlichen Leistungsschalter N zu schließen. Drehen Sie ihn gegen den Uhrzeigersinn, um den Not-Leistungsschalter R zu schließen und den Hauptleistungsschalter N zu trennen. Lieferumfang: 1 x Automatischer Umschalter 1 x Bedienungsanleitung
