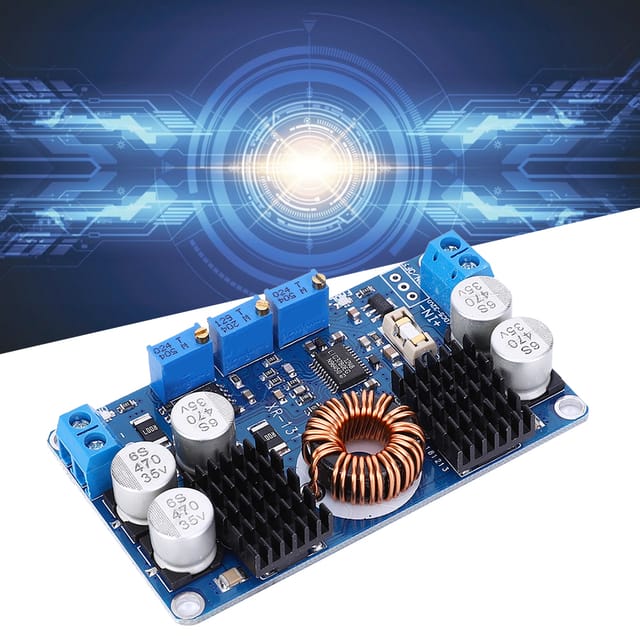

Ltc3780 Dc-dc-netzteilmodul

Willkommen in unserem Shop! Entdecken Sie unser hocheffizientes, stabilisiertes Netzteilmodul, das eine gleichbleibende Ausgangsspannung gewährleistet, unabhängig davon, ob die Eingangsspannung niedriger, höher oder gleich der Ausgangsspannung ist. Dank umfassender Schutzfunktionen eignet sich dieses Modul ideal zum Laden mit Solarenergie. Die Leiterplatte ist 1,6 mm dick vergoldet, und der Eingang verfügt über eine austauschbare Sicherung zum Schutz des Netzteils und der angeschlossenen Geräte. Die Vollversion verwendet ausschließlich importierte Originalkomponenten, darunter niederohmige Hochfrequenzkondensatoren, die die Restwelligkeit minimieren. Der integrierte Schaltkreis ist ebenfalls importiert und bietet Konstantspannung, Konstantstrom und Unterspannungsschutz (MPPT, besonders geeignet für Solarladung). Eine Fehleranzeige leuchtet bei übermäßiger Ausgangsspannungsdrift, Kurzschlüssen oder anderen Fehlern auf. Der oxidierte Kühlkörper sorgt für eine bessere Wärmeableitung als herkömmliches Aluminium. Die Spule besteht aus einer Eisen-Silizium-Aluminium-Legierung, die weniger Wärme erzeugt. Spezifikationen: Artikeltyp: Netzteilmodul Elektrische Parameter: 1. Eingangsspannung: DC 5–32 V, empfohlen wird eine Spannung über 10 V. 2. Ausgangsspannung: DC 1–30 V, stufenlos einstellbar. 3. Ausgangsstrom: 10 A (maximal), 7 A Dauerstrom. 4. Ausgangsleistung: 80 W Dauerleistung, 130 W Spitzenleistung. Bei über 80 W ist eine verbesserte Wärmeableitung erforderlich. 5. Restwelligkeit: 50 mV (12 V bis 12 V, gemessen bei 5 A). 6. Verpolungsschutz am Eingang: Nicht vorhanden. Falls erforderlich, schließen Sie bitte eine Schottky-Diode in Reihe mit dem Eingang an. 7. Verpolungsschutz am Ausgang: Nicht vorhanden. Wenn das Gerät zum Laden einer Batterie verwendet wird oder die Last eigenständig versorgt wird, schließen Sie bitte eine Schottky-Diode in Reihe mit dem Ausgang an. 8. Abmessungen: Ca. 77,6 x 46,5 x 15 mm / 3,1 x 1,8 x 0,6 Zoll 9. Kurzschlussschutz: Ja 10. Gewicht: Ca. 45 g / 1,6 oz Einstellmethode: 1. Einstellen des Unterspannungsschutzes: (Beispiel: 12-V-Bleiakku, Schutz auf 10 V einstellen, Ausgangsabschaltung) Stellen Sie das geregelte Netzteil, das an den Eingang angeschlossen ist, auf 10 V ein. Stellen Sie das Potentiometer für den Unterspannungsschutz (im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn verringern) so ein, dass die Fehleranzeige (rote LED) aufleuchtet. Die Einstellung ist erfolgreich. Wenn der Akku auf 10 V entladen wird, schaltet sich das Netzteil automatisch ab, um den Akku zu schützen. Hinweis: Wenn das Netzteil kein Akku ist, ist diese Einstellung nicht erforderlich. 2. Einstellen der Ausgangsspannung: Schließen Sie den Eingang an ein Netzteil (Spannung höher als der Unterspannungsschutzwert) an. Die rote LED erlischt, die blaue LED leuchtet. Schließen Sie den Ausgang an ein Multimeter an und stellen Sie das Potentiometer für die Ausgangsspannung (im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn verringern) so ein, bis die gewünschte Spannung erreicht ist. Hinweis: Normalerweise ist die rote Kontrollleuchte aus und die blaue Kontrollleuchte leuchtet. Andernfalls liegt ein Fehler vor. Bei Unterspannung am Eingang, Überstrom am Ausgang oder Kurzschlussschutz beheben Sie bitte den Fehler und schalten Sie das Gerät wieder ein. 3. Einstellen des Ausgangsstroms: (Beispiel: 12-V-Eingang zum Laden einer 12-V-Bleiakkubatterie, 5 A Ladestrom) Schließen Sie den Eingang an ein 12-V-Netzteil und den Ausgang an ein Amperemeter an (rote Messspitze an Pluspol, schwarze Messspitze an Minuspol, Ausgang direkt kurzgeschlossen). Es wird empfohlen, ein Amperemeter mit einem Nennstrom von mehr als 15 A zu verwenden, um Beschädigungen zu vermeiden. Stellen Sie das Konstantstrompotentiometer (im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn verringern) so ein, dass das Amperemeter den gewünschten Wert von 5 A anzeigt. Entfernen Sie das Amperemeter und schließen Sie die Batterie zum normalen Laden an. Hinweis: Bei Verwendung für Konstantspannungsgeräte sollte nur der maximale Ausgangsstrom eingestellt werden. Lieferumfang: 1 x Netzteilmodul
