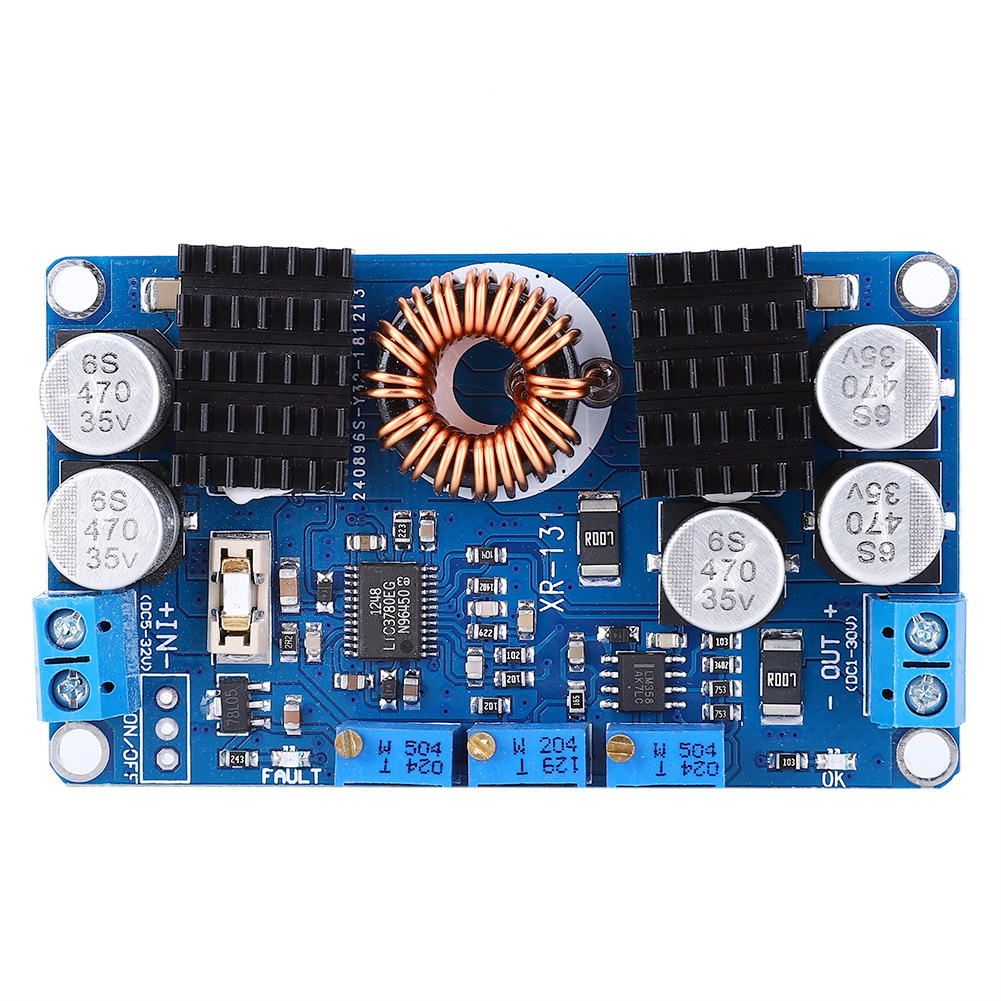

Ltc3780 Gleichstromversorgungsmodul Mit Hochfrequenzkondensator Und Kurzschlussschutz

Willkommen in unserem Shop! Dieses Netzteilmodul ist eine hocheffiziente, stabilisierte Stromquelle. Es liefert eine stabile Ausgangsspannung, unabhängig davon, ob die Eingangsspannung niedriger, höher oder gleich der Ausgangsspannung ist. Dank umfassender Schutzfunktionen eignet es sich ideal zum Laden mit Solarenergie. Die Leiterplatte ist mit einer verstärkten 1,6 mm Goldbeschichtung versehen. Der Eingang ist mit einer austauschbaren Sicherung ausgestattet, um das Netzteil und die angeschlossenen Geräte zu schützen. Alle Elektrolytkondensatoren sind importierte, hochfrequente SMD-Bauteile mit niedrigem ESR-Wert, die die Restwelligkeit minimieren. Auch der integrierte Hauptschaltkreis ist importiert und gewährleistet einen Betrieb mit konstanter Spannung und konstantem Strom sowie Unterspannungsschutz (MPPT-Funktion, ideal für Solaranwendungen). Eine LED-Anzeige signalisiert Störungen: Sie leuchtet bei übermäßiger Ausgangsspannungsdrift, Kurzschlüssen oder anderen Fehlern. Der oxidierte Kühlkörper bietet eine deutlich höhere Kühlleistung als unbehandeltes Aluminium. Die Spule verwendet einen Eisen-Silizium-Aluminium-Kern, wodurch weniger Wärme erzeugt wird. **Elektrische Parameter:** * Eingangsspannung: DC 5-32 V (empfohlen für die Verwendung über 10 V) * Ausgangsspannung: DC 1 V-30 V stufenlos einstellbar * Ausgangsstrom: 10 A max. (7 A Dauerstrom) * Ausgangsleistung: 80 W Dauerstrom, 130 W Spitzenleistung. Ab 80 W ist eine verbesserte Kühlung erforderlich. * Ausgangswelligkeit: 50 mV (gemessen bei 5 A, 12 V auf 12 V Wandlung) * Verpolungsschutz am Eingang: Nein. Schließen Sie bei Bedarf eine Schottky-Diode in Reihe mit dem Eingang an. * Rückstromschutz am Ausgang: Nein. Schließen Sie zum Laden von Akkus oder zum Empfangen von Lasten eine Schottky-Diode in Reihe mit dem Ausgang an. * Kurzschlussschutz: Ja. * Abmessungen: Ca. 77,6 x 46,5 x 15 mm * Gewicht: Ca. 45 g **Einstellmethoden (Zusammenfassung):** 1. **Unterspannungsschutz für Akkus:** Stellen Sie die Eingangsspannung auf die gewünschte Abschaltspannung (z. B. 10 V) ein. Drehen Sie das entsprechende Potentiometer, bis die Fehleranzeige (rot) leuchtet. Das Netzteil schaltet die Leistung ab, sobald die Batterie diesen Schwellenwert erreicht. 2. **Einstellung der Ausgangsspannung:** Legen Sie die Spannung an den Eingang an (Spannung > Schutzschwelle). Die blaue Kontrollleuchte leuchtet, die rote ist aus. Schließen Sie ein Multimeter an den Ausgang an und stellen Sie den Spannungsregler auf den gewünschten Wert ein. 3. **Einstellung des Ausgangsstroms (Konstantstrommodus):** Um einen Stromgrenzwert (z. B. 5 A) einzustellen, schließen Sie den Ausgang mit einem Amperemeter kurz (Messbereich > 15 A empfohlen). Stellen Sie den Konstantstromregler am Amperemeter auf den gewünschten Wert ein. **Lieferumfang:** 1 x Netzteilmodul
