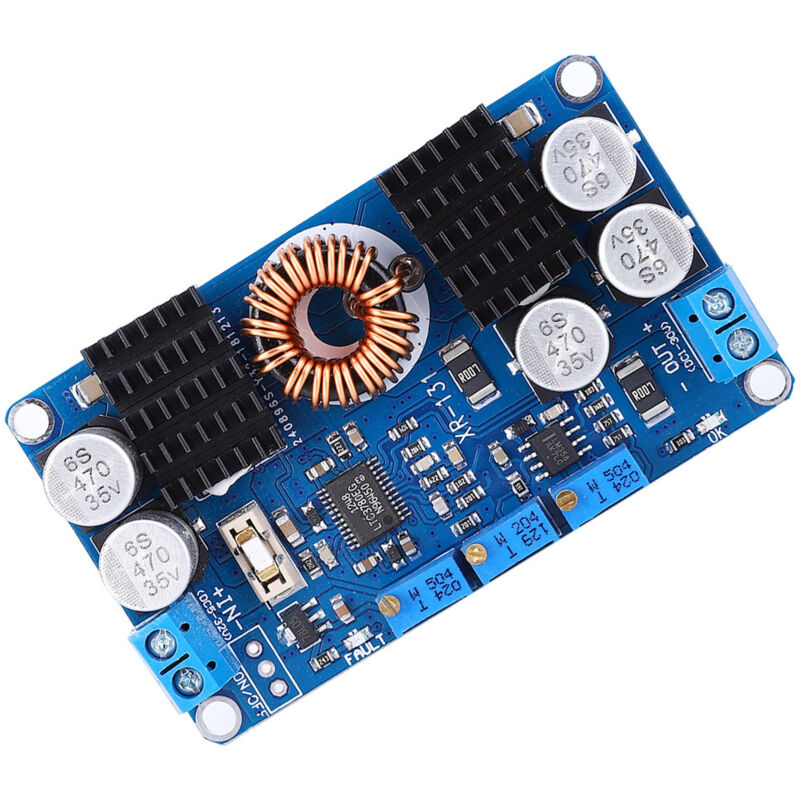

Ltc3780 Gleichstromversorgungsmodul Mit Kurzschlussschutz Und Hochfrequenzkondensator

Willkommen in unserem Shop! Entdecken Sie unser hocheffizientes, stabilisiertes Netzteilmodul – eine vielseitige und zuverlässige Lösung für Ihre Elektronikprojekte. Dieses Modul gewährleistet eine stabile Ausgangsspannung, unabhängig davon, ob die Eingangsspannung niedriger, höher oder gleich der Ausgangsspannung ist. Es verfügt über umfassende Schutzfunktionen und eignet sich daher ideal für Solarladung (MPPT). Die Leiterplatte ist 1,6 mm dick vergoldet, und der Eingang ist durch eine austauschbare Sicherung geschützt, um das Netzteil und Ihre Geräte zu sichern. Für optimale Leistung verwenden alle Versionen importierte, hoch-ESR- und hochfrequente Elektrolytkondensatoren in SMD-Bauweise, wodurch die Restwelligkeit minimiert wird. Der integrierte Hauptschaltkreis stammt ebenfalls aus importierter Produktion und gewährleistet Konstantspannungsbetrieb, Konstantstrombetrieb und Unterspannungsschutz. Eine Kontrollleuchte signalisiert Ausgangsfehler (zu hohe Spannungsdrift, Kurzschluss). Der oxidierte Kühlkörper bietet eine deutlich bessere Wärmeableitung als natürliches Aluminium, und die Eisen-Silizium-Aluminium-Spule erzeugt nur sehr wenig Wärme. **Elektrische Parameter:** * Eingangsspannung: DC 5–32 V (empfohlene Verwendung über 10 V) * Ausgangsspannung: DC 1–30 V, stufenlos einstellbar * Ausgangsstrom: max. 10 A (7 A im Dauerbetrieb) * Ausgangsleistung: 80 W Dauerleistung, 130 W Spitzenleistung (über 80 W, Kühlung verstärken) * Restwelligkeit am Ausgang: 50 mV (gemessen bei 5 A, 12 V Ein-/Ausgangsspannung) * Verpolungsschutz am Eingang: Nein. Bei Bedarf eine Schottky-Diode in Reihe mit dem Eingang schalten. * Verpolungsschutz am Ausgang: Nein. Für Batterieladung oder induktives Laden eine Schottky-Diode in Reihe schalten. Schottky-Diode in Reihe mit dem Ausgang. * Kurzschlussschutz: Ja * Abmessungen: Ca. 77,6 x 46,5 x 15 mm * Gewicht: Ca. 45 g **Einstellmethoden (Zusammenfassung):** 1. **Unterspannungsschutz der Batterie:** Stellen Sie die Eingangsspannung auf die gewünschte Abschaltspannung (z. B. 10 V) ein. Drehen Sie das Potentiometer, bis die rote Kontrollleuchte leuchtet. Das Modul schaltet den Ausgang ab, sobald die Batterie diese Schwelle erreicht. 2. **Ausgangsspannungseinstellung:** Legen Sie Spannung an den Eingang an (Spannung > Schutzschwelle). Die blaue Kontrollleuchte leuchtet auf. Stellen Sie mit einem an den Ausgang angeschlossenen Multimeter den Spannungsregler auf den gewünschten Wert ein. 3. **Ausgangsstromeinstellung (Konstantstrommodus):** Um einen Maximalstrom (z. B. 5 A) einzustellen, schließen Sie den Ausgang mit einem Amperemeter (Messbereich >15 A) kurz und stellen Sie den gewünschten Wert mit dem Konstantstrompotentiometer ein. **Lieferumfang:** * 1 x Netzteilmodul
