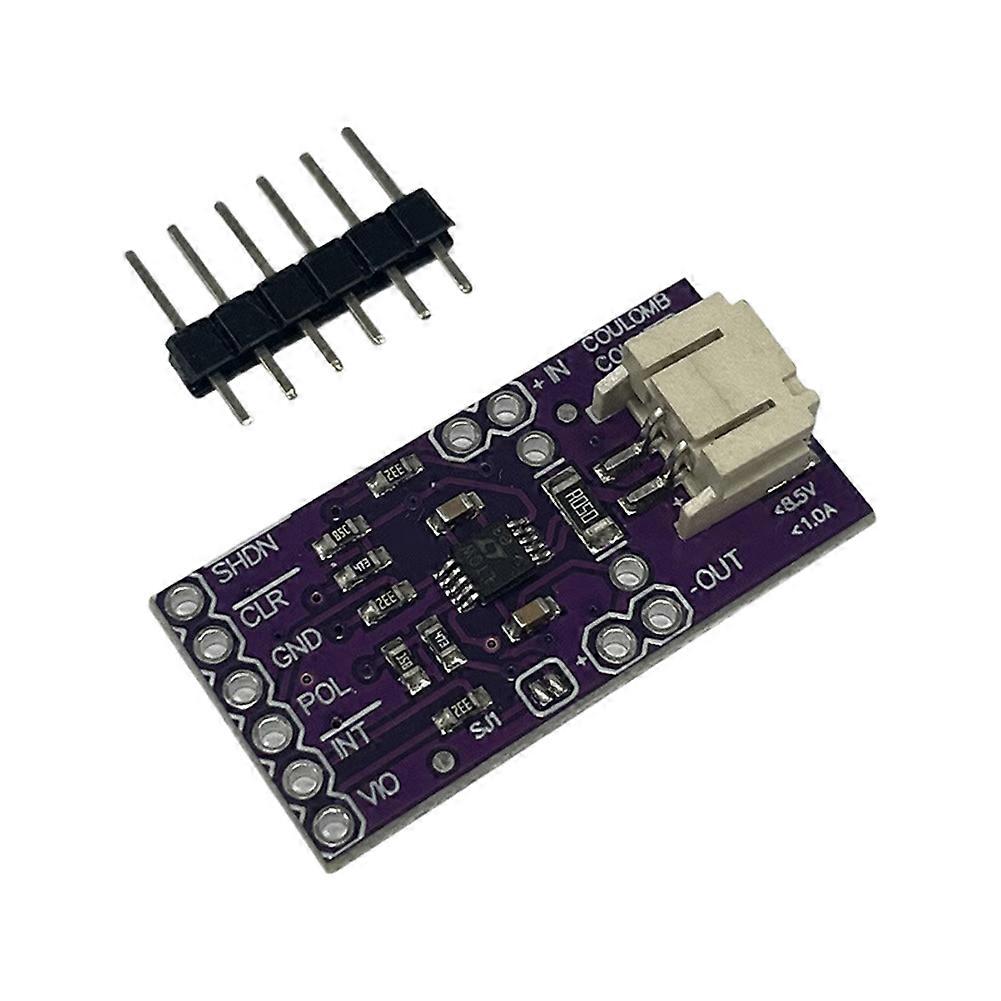

Ltc4150 Batteriestandserkennungsmodul (coulomb-zähler) Und Stromerkennungsmodul

Die Ladung ist das Integral des Stroms über die Zeit. Der LTC4150 misst Stromaufnahme und Ladung von Akkus tragbarer Geräte. Das Gerät überwacht den Strom über einen externen Messwiderstand, der zwischen dem Pluspol des Akkus und dem Verbraucher oder Ladegerät angeschlossen ist. Die Spannung an diesem Widerstand wird gemessen und das Signal in mehreren Schritten integriert, um den Ladezustand zu bestimmen. Dieses Signal wird als Impulse an den Interrupt-Pin des Geräts gesendet. Die Impulsfrequenz entspricht der gemessenen Spannung, die Anzahl der Impulszyklen der Ladungsmenge in Coulomb. Diese Impulse entsprechen einer festen Ladungsmenge, die in den Akku hinein- oder aus ihm herausfließt. Ihre Polarität zeigt an, ob der Akku entladen oder geladen wird. Farbe: Lila. Material: Leiterplatte. Lieferumfang: 1 Coulomb-Zähler. Nur der oben genannte Lieferumfang ist enthalten; weitere Produkte sind nicht enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtverhältnissen und Monitoreinstellungen geringfügig vom tatsächlichen Produkt abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
