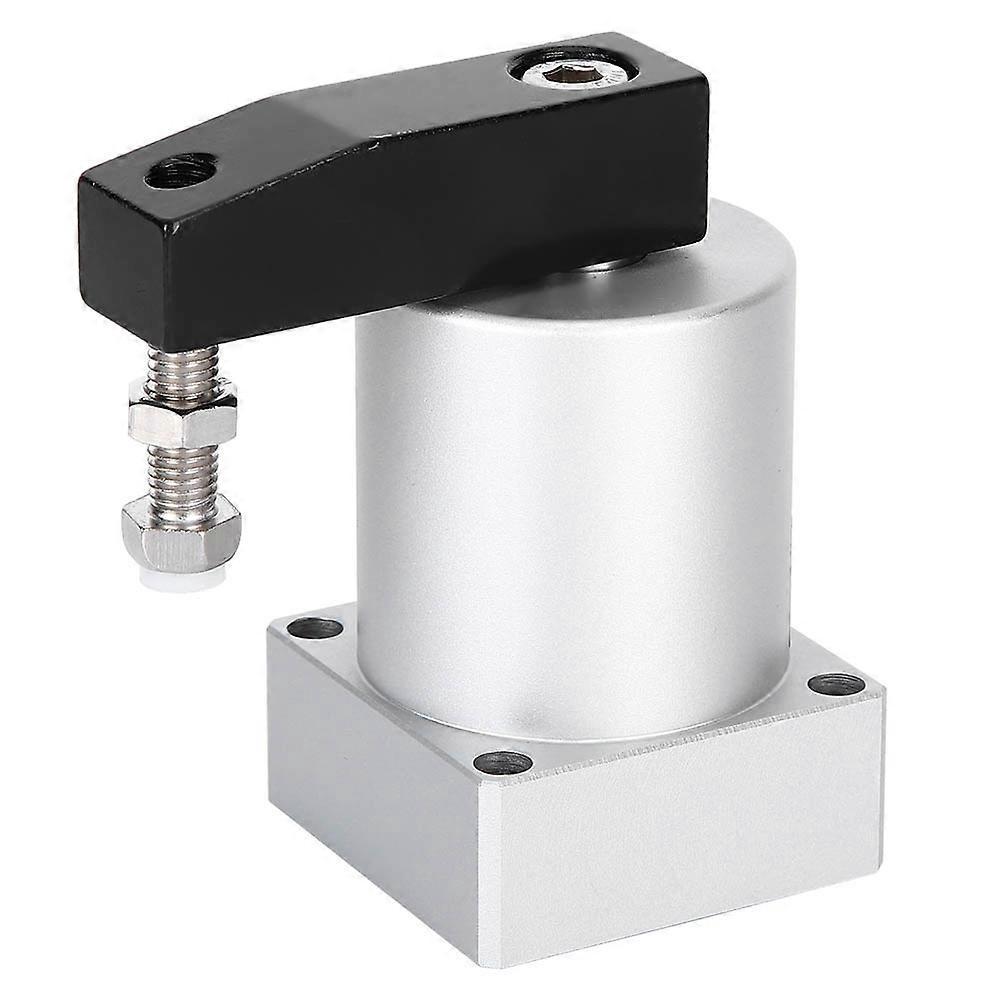

Luftzylinder Doppeltwirkend Drehklemmen Eckpressen Pneumatikteile Ack3290r L(ack3290r )

1. Dies ist ein doppeltwirkender Drehzylinder für Eckpressen mit einem Innendurchmesser von 32 mm. 2. Der maximale Arbeitsdruck beträgt 1,0 MPa, und die Leistung ist sehr gut. 3. Die maximale Arbeitsgeschwindigkeit beträgt 200 mm/s und erfüllt somit optimal Ihre Anforderungen. 4. Dank der Verwendung hochwertiger Materialien ist der Zylinder robust, langlebig und hat eine lange Lebensdauer. 5. Er ist kompakt, leicht zu transportieren und zu lagern, komfortabel in der Anwendung und bietet eine gute Leistung. Spezifikation: Artikeltyp: Luftzylinder Optionale Ausführung: ACK32-90L, ACK32-90R Innendurchmesser (mm): ca. 32 mm / 1,3 Zoll Kolbenstangen-Außendurchmesser (mm): ca. 16 mm / 0,6 Zoll Wirkungsart: Doppeltwirkend Arbeitsmedium: Luft (gefiltert durch ein Filtersieb mit einer Porengröße von über 40 μm) Betriebsdruckbereich: 0,15–1,0 MPa (22–145 psi) Garantierte Druckfestigkeit: 1,5 MPa (215 psi) Betriebstemperatur (°C): -20–80 Betriebsgeschwindigkeitsbereich (mm/s): 50–200 Hubtoleranzbereich: 1,0 Drehwinkeltoleranzbereich: ±1,5° Puffertyp: Keiner Übernahmekaliber: PT1/8 Installation und Verwendung: 1. Beim Spannen des Werkstücks durch den Zylinder muss der Spannvorgang innerhalb des Spannhubs erfolgen. Der Spannvorgang darf nicht während des Drehhubs durchgeführt werden. 2. Die Spannfläche muss senkrecht zum Zylinder stehen. Das Werkstück darf nach dem Spannen nicht mehr bewegt werden. 3. Vor dem Verrohren des Zylinders müssen alle Verunreinigungen aus der Rohrleitung entfernt werden, um zu verhindern, dass Verunreinigungen in den Zylinder gelangen. 4. Das im Zylinder verwendete Medium muss vor Gebrauch durch einen Filter mit einer Maschenweite von mindestens 40 μm gefiltert werden. 5. Bei längerer Nichtbenutzung des Zylinders ist auf Rostbildung zu achten. Die Ein- und Auslassöffnungen sind mit Staubschutzkappen zu verschließen und das Ende der Kolbenstange mit Rostschutzöl zu behandeln. Lieferumfang: 1 x Luftzylinder
