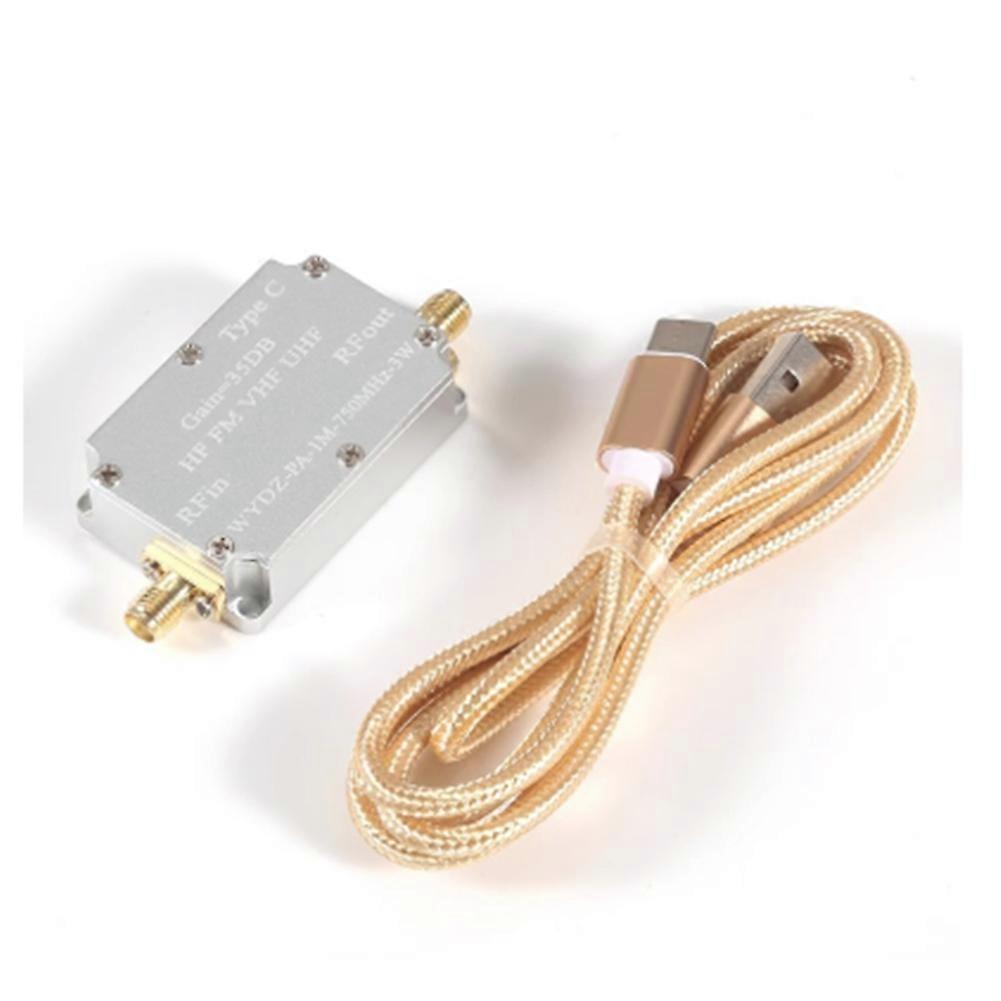

M–750 M 3-w-breitband-hf/vhf/uhf-fm-sender Für Hf- Und Kurzwellen-leistungsverstärker Mit Gehäuse

Breitband-HF-Verstärker (1–750 MHz, 3 W) für HF-, FM-, VHF- und UHF-FM-Frequenzmodulation und -Sendebetrieb. Hinweis: Der HF-Leistungsverstärker ist ein empfindliches Bauteil. Stellen Sie die Qualität der Ein- und Ausgangsanschlüsse sicher und führen Sie nach der Impedanzanpassung einen Funktionstest durch. Dieser Breitband-HF-Leistungsverstärker eignet sich für HF-, FM-, VHF- und UHF-FM-Radioanwendungen, FM-Kurzwellen-Fernbedienungen, drahtlose Transceiver, Datenübertragungsradios usw. Er liefert eine maximale Ausgangsleistung von 3 Watt. Der Betrieb erfolgt mit einer 15-V-Spannungsversorgung und der Betriebsfrequenzbereich liegt zwischen 1 MHz und 750 MHz. 1. Versorgungsspannung: 12–15 V DC (typischerweise 15 V bei 0,3–0,5 A) 2. Betriebsfrequenz: 1 MHz bis 750 MHz, Eingangs- und Ausgangsimpedanz: SMA 50 Ohm. 3. Maximale Ausgangsleistung: 34,8 dBm (3 W) 4. Typischer Gewinn: 35 dB (etwas geringer als der Gewinn bei 300 m) 5. Maximale Eingangsleistung: unter 10 dBm 6. Modulabmessungen: Länge × Breite × Höhe: 45 × 30 × 14 mm (mit abgeschirmtem Gehäuse aus Aluminiumlegierung) 2–300 m: Maximale Leistung: 34 dBm; Maximale Leistung: 3 W; 300–500 m: Leistung > 32 dBm; 500–750 m: Leistung > 30 dBm Farbe: Siehe Abbildung Material: Aluminiumlegierung Lieferumfang: 1 Sender, 1 Kabel Nur der oben genannte Lieferumfang ist enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Reflexionen und Ihren Monitoreinstellungen geringfügig vom Original abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
