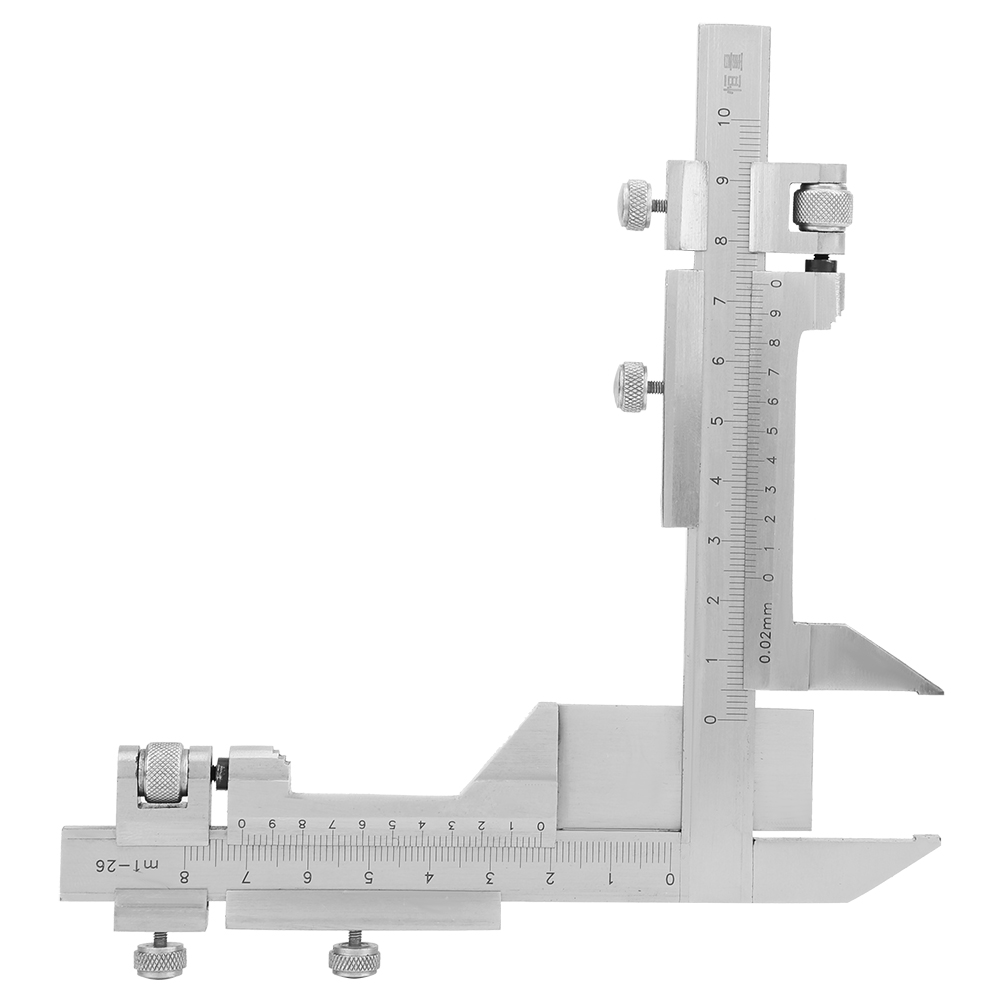

M1-26 Edelstahl-messschieber Für Zahnradverzahnung, Dickenmesswerkzeug

Messschieber, Dickenmesser, Zahnradmessschieber, Messwerkzeuge. 1. Dieser Messschieber misst die Zahndicke anhand des oberen Kreises als Referenz. 2. Er verfügt über zwei bewegliche, senkrecht zueinander stehende Nonius-Skalen. 3. Die horizontale Skala misst die Zahndicke auf der Teilkreislinie. Hartmetallspitzen mit Feineinstellung. 4. Hergestellt aus hochwertigem Edelstahl, ist er sehr robust und langlebig. 5. Hohe Messgenauigkeit: 0,03 mm (0,0012 Zoll). Artikeltyp: Messschieber. Material: Edelstahl. Auflösung: 0,02 mm (0,001 Zoll). Genauigkeit: 0,03 mm (0,0012 Zoll). Messbereich Zahndicke (horizontale Skala): 0–39,6 mm (0–1,56 Zoll). Messbereich Seildicke (vertikale Skala): 0–36,7 mm (0–1,44 Zoll). Anleitung: 1. Der Messschieber misst die Dicke des Zahnrads anhand des oberen Kreises als Referenz. 2. Der Messschieber verfügt über zwei bewegliche, senkrecht zueinander stehende Nonius-Skalen. Zwei Messschenkel messen die Sehnenstärke; der dritte entspricht einer vorgegebenen Sehnenhöhe. 3. Berechnen Sie die Sehnenhöhe und die Zahndicke anhand der Zahnradparameter. Der Sehnenhöhenmessschieber ist fixiert und arretiert. Sein festes Ende wird an die Zahnspitze angelegt, und anschließend werden die beiden Messschenkel des Messschiebers an die beiden gegenüberliegenden Seitenprofile angelegt, um die Sehnenstärke zu messen. Die Zähne sind dick.
