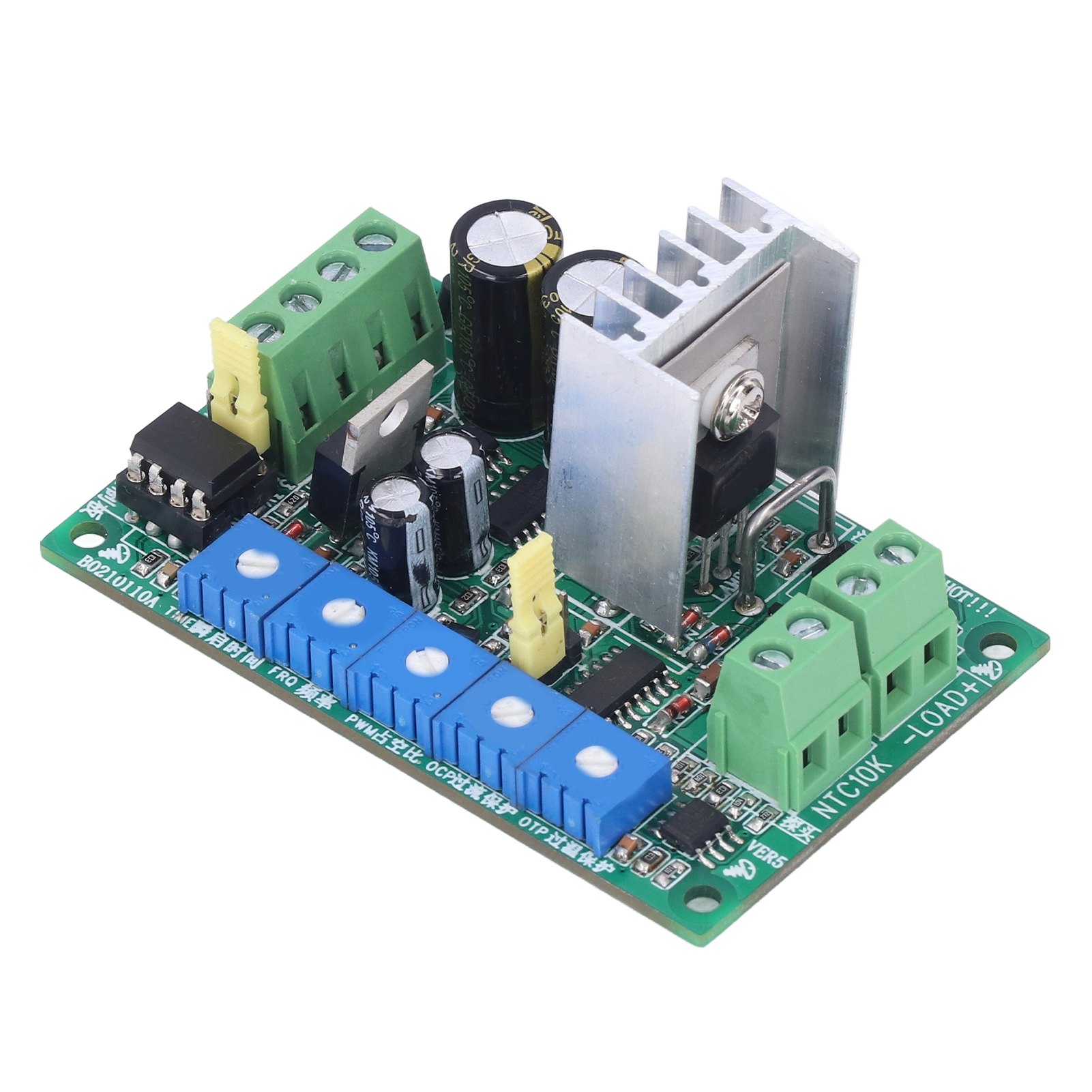

Magnetventil-steuermodul Hochgeschwindigkeits-elektromagnetaktuator-ansteuerplatine Ldbdsz210116a

1. [HOHE REAKTIONSGESCHWINDIGKEIT] Die Steuerplatine des elektromagnetischen Aktuators zeichnet sich durch eine hohe Reaktionsgeschwindigkeit aus; die Eingangs- und Ausgangsverzögerung beträgt weniger als 20 ms. 2.[OPTOKUPLER-ISOLIERUNGSANTRIEB] Der optische Kopplungs-Isolationsantrieb mit 10 MHz ultra-breitbandiger Bandbreite unterstützt Eingangspegel von 3,3 V, 5 V und 24 V (NPN oder PNP) und einen Treiberstrom von ≥ 5 mA. 3.[EINSTELLBARE PARAMETER] Die Startzeit bei Volllast ist von 0 bis 2 s einstellbar, die Ausgangs-FRQ-Frequenz von 2 bis 20 kHz und der Betriebsstrom des Ausgangsantriebs sind über den PWM-Tastgrad von 0 bis 100 % einstellbar. 4.[ÜBERSTROMSCHUTZ] Der maximale Ausgangsstrom kann zum Schutz vor Überstrom eingestellt werden; der Schutzbereich liegt zwischen 0,1 und 15 A. 5.[VIELSEITIGE VERWENDUNG] Mit LED-Betriebsanzeige, geeignet zum Ansteuern von Elektromagneten, Magnetventilen und anderen elektromagnetischen Bauteilen. Artikeltyp: Magnetventil-Steuermodul Modell: LDBDSZ210116A Versorgungsspannung: DC 9–32 V Standby-Strom: 65 mA (24 V), 56 mA (12 V) Betriebsanzeige: LED-Anzeige Befestigungslochdurchmesser: ca. 3 mm, 4 Löcher Anwendung: Ansteuern von Elektromagneten, Magnetventilen und anderen elektromagnetischen Bauteilen 1. DC-Versorgungsspannungsbereich: DC 9–32 V 2.Eingangssignalspezifikationen: Signalpegelamplitude: Die Ausgangssignalpegelamplitude kann über den Jumper auf der Platine eingestellt werden und unterstützt drei gängige Pegelsteuerungen von 3,3 V, 5 V und 24 V. 3.Lastausgangsspezifikationen: Die Lastausgangsschnittstelle wird direkt mit der Magnetspule verbunden. Der Ausgang LOAD+ ist mit dem Netzteil+ verbunden. LOAD- ist ein Hochleistungs-NPN-Ausgang. Die Ansteuerung erfolgt per Pulsweitenmodulation (PWM), der Tastgrad ist über das integrierte PWM-Potentiometer von 0–100 % einstellbar. Die PWM-Frequenz liegt zwischen 2 und 20 kHz und wird über das FRQ-Potentiometer auf der Platine eingestellt. Der maximale Ausgangsstrom beträgt 15 A. Der Ausgang verfügt über eine LED-Anzeige. 4.Übertemperaturschutz und NTC-Thermistor-Sonde: Das Produkt ist mit einer Temperatursonde ausgestattet, die die Temperatur der Last oder des Produkts selbst misst. Bei Überschreitung des eingestellten Wertes wird der Ausgang abgeschaltet. Die Sondenparameter sind: NTC-Thermistor, Temperaturkennlinie Modell 3950, Widerstandswert 10 kΩ. Die Temperatureinstellung erfolgt über das OTP-Übertemperaturschutz-Potentiometer auf der Platine. Der Messbereich liegt zwischen 30 und 75 °C ± 5 °C. 5.Sofortstartzeit bei Volllastausgang: Mit dem Potentiometer TIME kann die Dauer des Anlaufstroms des Elektromagneten eingestellt werden. Das heißt, beim Anlauf des Elektromagneten wird der maximale Anlaufstrom verwendet, und die Betriebsdauer dieses maximalen Stroms ist im Bereich von 0–2 Sekunden einstellbar. 6.Betriebsfrequenzbereich: Die PWM-Frequenz kann im Normalbetrieb des Elektromagneten im Bereich von 2–20 kHz eingestellt werden. Unterschiedliche Elektromagnete haben unterschiedliche mechanische Resonanzpunkte. Wenn die Betriebsfrequenz exakt dem Resonanzpunkt des Elektromagneten entspricht, vibriert dieser und erzeugt starke Geräusche. Um Vibrationen und Geräusche im Betrieb zu vermeiden, muss die Betriebsfrequenz einstellbar sein. Je nach Elektromagnettyp kann die Frequenz mithilfe des FRQ-Potentiometers so eingestellt werden, dass die Betriebsgeräusche des Elektromagneten verschwinden. 7. Interne PWM-Tastverhältnissteuerung: Mit dem PWM-Tastverhältnis-Potentiometer kann die Sperrwirkung des Elektromagneten eingestellt werden. Das Prinzip besteht darin, die Stärke durch Anpassung des Betriebsstroms mittels Pulsweitenmodulation (PWM) zu regeln. Je höher die Stärke und der Strom, desto höher die Wärmeentwicklung. Bei gängigen Elektromagneten kann der Elektromagnet durch Einstellen des Stroms auf 1/3 bis 1/4 des Auslegungswerts im stabilen Zustand gehalten werden. Die Stärke kann je nach Anforderung variieren; bitte wählen Sie diese selbst. Erfahrungsgemäß wird ein gängiger Elektromagnet mit seiner Nennspannung betrieben, wobei der Strom etwa 30 % ± 10 % beträgt. Die Norm lautet: Die maximale Stärke des Elektromagneten darf nach einer halben Stunde Betrieb 65 Grad nicht überschreiten. 8. Ausgangsstrombegrenzung: Mit dem Potentiometer zur Einstellung des maximalen Betriebsstroms am Ausgang wird der Ausgangsstrom begrenzt. Wird dieser Wert überschritten, wird der Ausgangsstrom auf diesen Wert begrenzt und darf den eingestellten Wert nicht überschreiten. Dies dient dem Überstromschutz. Der Einstellbereich liegt zwischen 0,2 und 15 A. 9. Verkabelung installieren und Einstellungen vornehmen. Dieses Produkt dient hauptsächlich zum Ansteuern und Steuern von Elektromagneten, Magnetventilen und anderen Geräten, die elektrische Energie in PWM-Magnetfeldenergie umwandeln. Es ermöglicht eine intelligentere Steuerung dieser Geräte. Beim Ansteuern dieser Geräte weist es folgende Eigenschaften auf: a. Bei längerem Betrieb von
