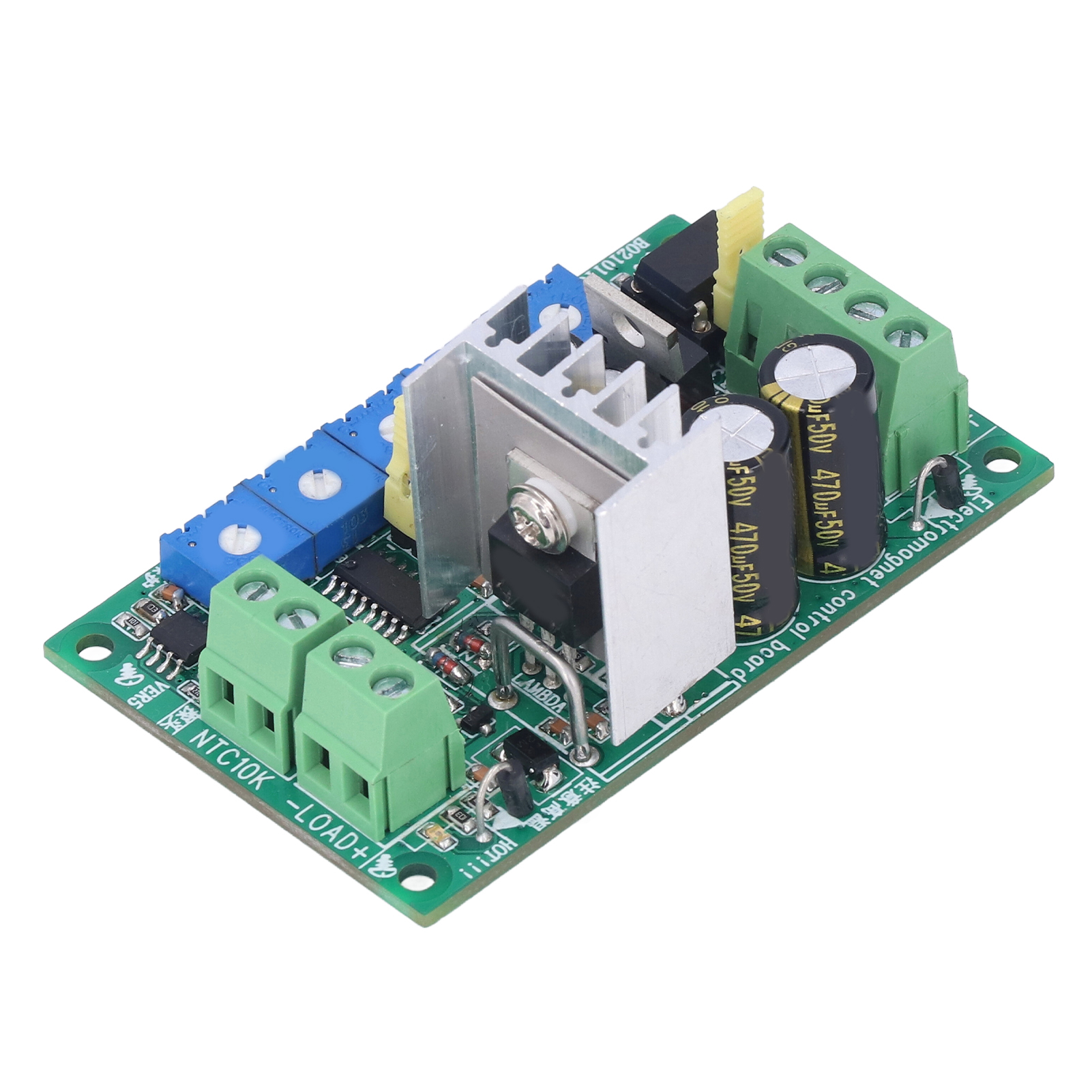

Magnetventil-steuermodul Hochgeschwindigkeits-elektromagnetaktuator-treiberplatine Ldbdsz210116a

Willkommen in unserem Shop! Entdecken Sie unser Magnetventil-Steuermodul, das für ultraschnelle Reaktionszeiten und optimale Zuverlässigkeit bei der Steuerung Ihrer elektromagnetischen Geräte entwickelt wurde. **Hauptmerkmale:** - **Schnelle Reaktionszeit**: Schnelle Ansprechzeit mit einer Eingangs-/Ausgangsverzögerung von unter 20 ms, ideal für anspruchsvolle Anwendungen. - **Optokoppler-Isolation**: Steuerisolation mit großer Bandbreite (10 MHz), kompatibel mit 3,3 V, 5 V und 24 V NPN- oder PNP-Eingängen mit einem Steuerstrom ≥ 5 mA. - **Einstellbare Parameter**: Einstellbare Volllast-Anlaufzeit von 0 bis 2 s, einstellbare Ausgangsfrequenz (PWM) von 2 bis 20 kHz und einstellbares Tastverhältnis (PWM) von 0 bis 100 % für präzise Steuerung. - **Überstromschutz**: Einstellbarer Ausgangsstrom Begrenzung von 0,1 bis 15 A für effektiven Überlastschutz. - **Vielseitige Anwendungsmöglichkeiten**: Betriebs-LED-Anzeige, geeignet zum Ansteuern von Elektromagneten, Magnetventilen und anderen elektromagnetischen Geräten. **Technische Daten:** - Artikeltyp: Magnetventil-Steuermodul - Modell: LDBDSZ210116A - Versorgungsspannung: DC 9-32 V - Standby-Strom: 65 mA (24 V), 56 mA (12 V) - Betriebsanzeige: LED - Durchmesser der Befestigungsbohrung: ca. 3 mm (4 Löcher) - Anwendung: Steuerung von Elektromagneten, Magnetventilen und elektromagnetischen Geräten **Betriebsdetails:** - **Signaleingang**: Einstellbare Signalstärke über Jumper (unterstützt 3,3 V, 5 V und 24 V). - **Lastausgang**: LOAD+-Schnittstelle an die positive Versorgungsspannung angeschlossen, LOAD- ist ein Hochleistungs-NPN-Ausgang. Die Steuerung erfolgt über Pulsweitenmodulation (PWM) mit einem über ein Potentiometer einstellbaren Tastverhältnis von 0 bis 100 % und einer über das FRQ-Potentiometer einstellbaren PWM-Frequenz von 2 bis 20 kHz. Maximaler Ausgangsstrom: 15 A. - **Thermischer Schutz**: NTC-Thermistor (10 kΩ, Kennlinie 3950) zur Temperaturmessung der Last oder des Produkts. Der Schutz schaltet die Leistung ab, wenn die Temperatur den einstellbaren Schwellenwert (30–75 ± 5 °C über das OTP-Potentiometer) überschreitet. **Sofortstart:** Zeitpotentiometer zur Einstellung der maximalen Stromdauer beim Start (0–2 s). **Ausgangsfrequenz:** PWM-Frequenzeinstellung (2–20 kHz) zur Eliminierung von Vibrationen und mechanischen Geräuschen der Elektromagnete. **Tastverhältnissteuerung:** Das PWM-Potentiometer regelt die Haltekraft (Verriegelung) des Elektromagneten. Für den allgemeinen Gebrauch wird eine Einstellung von 25–40 % der maximalen Kraft empfohlen, um eine Überhitzung zu vermeiden (Temperatur ≤ 65 °C nach 30 Minuten). **Strombegrenzung:** Einstellbares Überstromschutzpotentiometer von 0,2 bis 15 A. **Installation:** Einfacher 4-Draht-Anschluss (Stromversorgung + und -, Steuerung + und -). Kompatibel mit NPN- oder PNP-Verdrahtung (gemeinsame Anode oder gemeinsame Kathode). Es werden Steuerspannungen von 3,3 V, 5 V und 24 V unterstützt (bei 12 V die 24-V-Einstellung verwenden). **Funktionsprinzip:** Bei Anlegen eines Steuersignals startet die Platine den Elektromagneten mit voller Kraft und schaltet anschließend in einen Haltemodus, dessen Kraft über das PWM-Potentiometer gesteuert wird. Überstromschutz (OCP) und Übertemperaturschutz (OTP) gewährleisten erhöhte Sicherheit. **Lieferumfang:** 1 x Elektromagnetische Steuerplatine. Diese Platine ist ideal zur Verbesserung der Lebensdauer und Effizienz Ihrer Elektromagnete, verhindert Überhitzung im Dauerbetrieb und ermöglicht die präzise Steuerung von Kraft und Frequenz.
