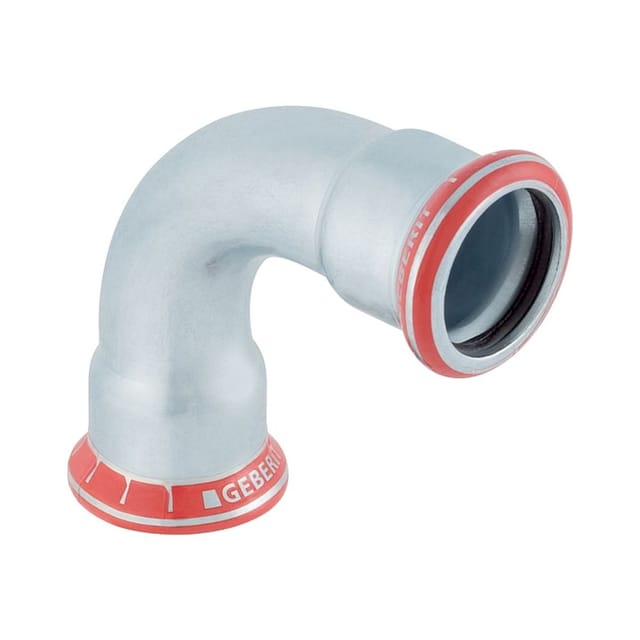

Mapress C-Stahl Bogen 90 Grad, Außendurchmesser 12mm - Geberit

Geberit Bogen Mapress C-Stahl 90 Grad, DN 10, 12mm, Stahl, Edelstahl, 20101 Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Das Systemteil ist für eine zugfeste Installation konzipiert und entspricht der Materialgüte 1.0034 E195 nach DIN EN 10305. Sicherheit und Montage Der Fitting ist mit einem Dichtring aus CIIR schwarz ausgestattet und verfügt über einen Pressindikator zur Kontrolle der Verpressung. Die Eigenschaft unverpresst undicht ermöglicht das Erkennen von Fehlverbindungen bei der Druckprüfung. Zum Schutz vor Verschmutzungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen. Technische Daten Werkstoff: Stahl unlegiert 1.0034 E195 Nennweite: DN 10 Außendurchmesser: 12 mm Winkel: 90 ° Länge: 4,2 cm Z-Maß: 2,5 cm Dichtungsmaterial: CIIR Die Ausführung aus galvanisch verzinktem Stahl ermöglicht eine effiziente Rohrführung in Versorgungssystemen. Mit einem Außendurchmesser von 12 mm und der M-Kontur sorgt der Bogen für eine sichere Installation in professionellen Anlagen. Produktspezifikation Hersteller-Warengruppe: Versorgungssysteme Hersteller-Produktgruppe: Fittings C-Stahl Hersteller-Artikelnummer: 20101 Form: Bogen Anschluss 1: Pressmuffe Anschluss 2: Pressmuffe Winkel des Bogens: 90 Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt Oberflächenbehandlung Anschluss 1: unbehandelt Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt Oberflächenbehandlung Anschluss 2: unbehandelt Konturcode Verbindung 1: M Konturcode Verbindung 2: M Hauptfarbe Fitting: Edelstahl Mit Verbindungsanzeige: nein Verschlossen: ja Mit Dichtungsmaterial: ja Nenndurchmesser Anschluss 2: DN 10 Mit Entleerungsventil: nein Mit Entlüfter: nein Rohraußendurchmesser Anschluss 1: 12 Rohraußendurchmesser Anschluss 2: 12 Länge Anschluss 1: 42 Länge Anschluss 2: 42 Arbeitslänge Anschluss 1: 25 Arbeitslänge Anschluss 2: 25 Material Dichtung: CIIR Reduzierend: nein Nenndurchmesser Anschluss 1: DN 10 Mit thermischer Isolierung: nein Zugfest: ja Systemgebunden: ja Werkstoff des Anschlusses 1: Stahl Werkstoff des Anschlusses 2: Stahl Werkstoffgüte Anschluss 1: St 34.2 (1.0034) Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
