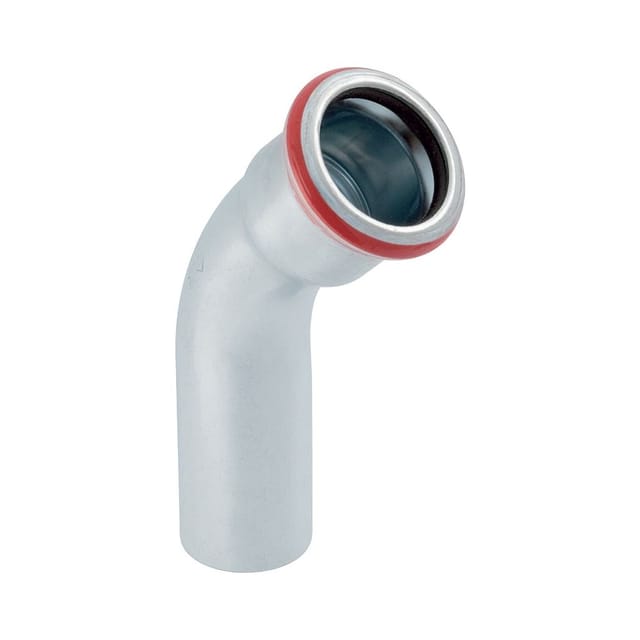

Mapress C-Stahl Bogen mit Einschubende 45 Grad, Außendurchmesser 22mm - Geberit

Geberit Mapress C-Stahl Bogen mit Einschubende 45 Grad, Außendurchmesser 22mm Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient der präzisen Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine dauerhafte, zugfeste Verbindung konzipiert. Zuverlässige Verbindungstechnik Der Fitting aus unlegiertem Stahl 1.0034 (E195) ist galvanisch verzinkt und bietet durch die integrierte CIIR-Dichtung eine hohe Sicherheit. Ein besonderes Merkmal ist die Eigenschaft, dass der Bogen im unverpressten Zustand undicht ist, was eine schnelle visuelle Kontrolle während der Montage ermöglicht. Der Pressindikator unterstützt dabei die korrekte Verarbeitung gemäß den geltenden Verlegerichtlinien. Zum Schutz vor Verunreinigungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen. Technische Daten Werkstoff: Stahl unlegiert 1.0034 (E195) Außendurchmesser: 22 mm Winkel: 45 ° Nennweite: DN 20 Anschluss 1: Einschubende Anschluss 2: Pressmuffe Dichtungsmaterial: CIIR Länge: 4,2 cm Höhe: 5,2 cm Z-Maß: 2,1 cm Durch die robuste Materialwahl und die präzise Fertigung eignet sich dieses Bauteil ideal für anspruchsvolle Versorgungssysteme. Mit einem Außendurchmesser von 22 mm und der bewährten M-Kontur ermöglicht der Bogen eine effiziente Installation, die eine dauerhafte und sichere Rohrverbindung sicherstellt. Produktspezifikation Hersteller-Warengruppe: Versorgungssysteme Hersteller-Produktgruppe: Fittings C-Stahl Hersteller-Artikelnummer: 20704 Form: Bogen Anschluss 1: Schiebeende Anschluss 2: Pressmuffe Winkel des Bogens: 45 Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt Oberflächenbehandlung Anschluss 1: unbehandelt Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt Oberflächenbehandlung Anschluss 2: unbehandelt Konturcode Verbindung 1: M Konturcode Verbindung 2: M Hauptfarbe Fitting: Edelstahl Mit Verbindungsanzeige: nein Verschlossen: ja Mit Dichtungsmaterial: ja Nenndurchmesser Anschluss 2: DN 20 Mit Entleerungsventil: nein Mit Entlüfter: nein Rohraußendurchmesser Anschluss 1: 22 Rohraußendurchmesser Anschluss 2: 22 Länge Anschluss 1: 52 Länge Anschluss 2: 42 Arbeitslänge Anschluss 2: 21 Material Dichtung: CIIR Reduzierend: nein Nenndurchmesser Anschluss 1: DN 20 Mit thermischer Isolierung: nein Zugfest: ja Systemgebunden: ja Werkstoff des Anschlusses 1: Stahl Werkstoff des Anschlusses 2: Stahl Werkstoffgüte Anschluss 1: St 34.2 (1.0034) Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
