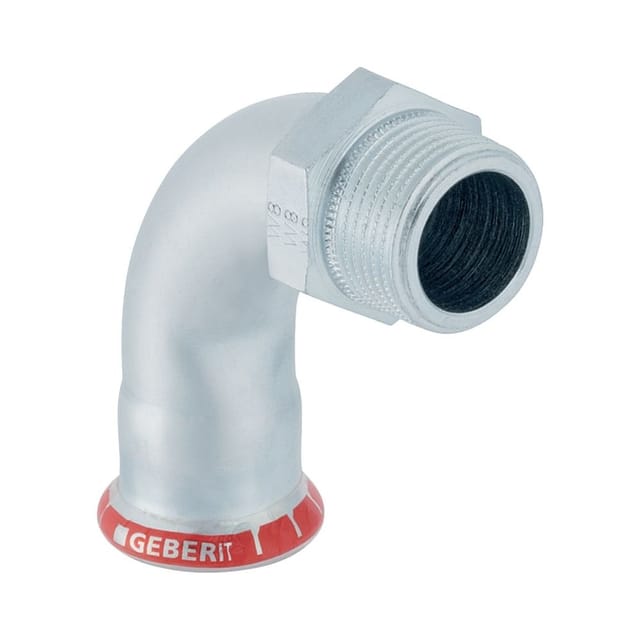

Mapress C-Stahl Übergangsbogen 90 Grad mit Außengewinde Außendurchmesser 54mm - Geberit

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Außengewinde Außendurchmesser 54mm Dieser Übergangsbogen aus unlegiertem C-Stahl ermöglicht eine Richtungsänderung von 90 Grad in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verbindet eine Pressmuffe mit einem kegeligen Außengewinde und ist für eine sichere Systemverbindung konzipiert. Zuverlässige Verbindungstechnik Der Bogen besteht aus unlegiertem Stahl (1.0034 E195) und ist galvanisch verzinkt. Die Konstruktion ist im unverpressten Zustand undicht, was eine schnelle Prüfung der Installation ermöglicht. Ein integrierter Pressindikator unterstützt die Kontrolle der Verpressung. Der Fitting ist mit einem transparenten Schutzstopfen versehen, um die Pressmuffe vor Verunreinigungen zu schützen. Zur fachgerechten Ummantelung ist eine Dichtbandage aus IIR Butyl-Kautschuk enthalten. Technische Daten Werkstoff: Stahl unlegiert 1.0034 E195 Nennweite: DN 50 Außendurchmesser: 54 mm Außengewinde: 2 Zoll Winkel: 90 Grad Z-Maß: 6,5 cm Länge: 10 cm Höhe: 13,8 cm Dieser Übergangsbogen bietet eine robuste Materialbeschaffenheit für anspruchsvolle Installationen. Mit einem Außendurchmesser von 54 mm und einem 2 Zoll Außengewinde unterstützt das Bauteil eine dauerhafte Leitungsführung. Die Kombination aus bewährter Presskontur, CIIR-Dichtring und der beiliegenden Dichtbandage sorgt für eine zuverlässige Systemintegration unter Beachtung der herstellerseitigen Verlegerichtlinien. Produktspezifikation Hersteller-Warengruppe: Versorgungssysteme Hersteller-Produktgruppe: Fittings C-Stahl Hersteller-Artikelnummer: 23511 Form: Bogen Anschluss 1: Pressmuffe Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) Winkel des Bogens: 90 Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt Oberflächenbehandlung Anschluss 1: unbehandelt Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt Oberflächenbehandlung Anschluss 2: unbehandelt Konturcode Verbindung 1: M Konturcode Verbindung 2: M Hauptfarbe Fitting: Edelstahl Mit Verbindungsanzeige: nein Verschlossen: ja Mit Dichtungsmaterial: ja Nenndurchmesser Anschluss 2: DN 50 Mit Entleerungsventil: nein Mit Entlüfter: nein Rohraußendurchmesser Anschluss 1: 54 Länge Anschluss 1: 100 Länge Anschluss 2: 138 Arbeitslänge Anschluss 1: 65 Material Dichtung: CIIR Reduzierend: nein Nenndurchmesser Anschluss 1: DN 50 Mit thermischer Isolierung: nein Zugfest: ja Systemgebunden: ja Werkstoff des Anschlusses 1: Stahl Werkstoff des Anschlusses 2: Stahl Werkstoffgüte Anschluss 1: St 34.2 (1.0034) Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
