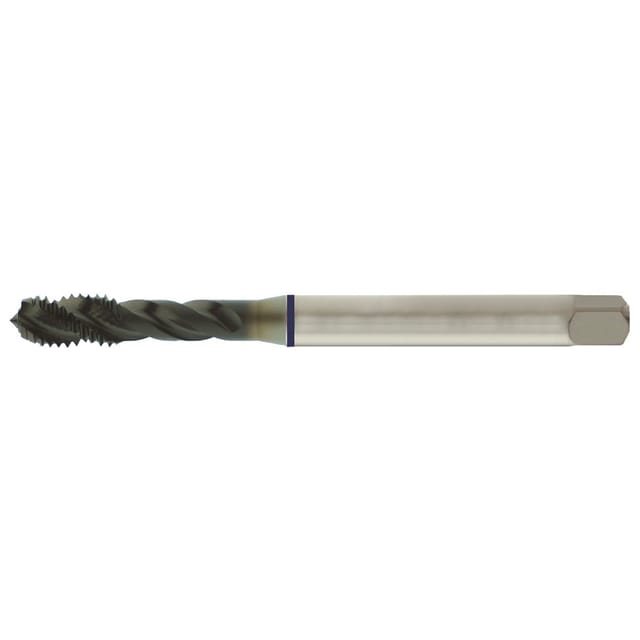

Maschinen-Gewindebohrer M DIN 371C HSSE M4 VA 6G

Allgemeine Beschreibung Der Maschinengewindebohrer GL HSS-E dampfbehandelt nach DIN 371 und DIN 376 von Blauring FORUM ist ideal für die Bearbeitung metrischer ISO-Gewinde gemäß DIN 13. Mit einer Rechtsspirale von 40° und einer Toleranz von ISO 3/6 G 2 x D Grundloch bietet er eine Übermaßtoleranz von 0,02-0,04 mm. Besonders geeignet ist dieser Gewindebohrer für Werkstücke, die galvanisiert werden oder durch Härten leicht schrumpfen. Technische daten Material: HSS-E (Hochgeschwindigkeitsstahl) Form: C (23 Gang) Rechtsspirale: 40° Toleranz: ISO 3/6 G 2 x D Grundloch Gewinde-Spezifikationen M3: Steigung 0,5 mm, Gesamtlänge 56 mm, Schaft-Ø 3,5 mm, Schaft-4-kant 2,7 mm, Kernloch-Ø 2,5 mm M4: Steigung 0,7 mm, Gesamtlänge 63 mm, Schaft-Ø 4,5 mm, Schaft-4-kant 3,4 mm, Kernloch-Ø 3,3 mm M5: Steigung 0,8 mm, Gesamtlänge 70 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 4,2 mm M6: Steigung 1 mm, Gesamtlänge 80 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 5 mm M8: Steigung 1,25 mm, Gesamtlänge 90 mm, Schaft-Ø 8 mm, Schaft-4-kant 6,2 mm, Kernloch-Ø 6,8 mm M10: Steigung 1,5 mm, Gesamtlänge 100 mm, Schaft-Ø 10 mm, Schaft-4-kant 8 mm, Kernloch-Ø 8,5 mm M12: Steigung 1,75 mm, Gesamtlänge 110 mm, Schaft-Ø 9 mm, Schaft-4-kant 7 mm, Kernloch-Ø 10,2 mm
