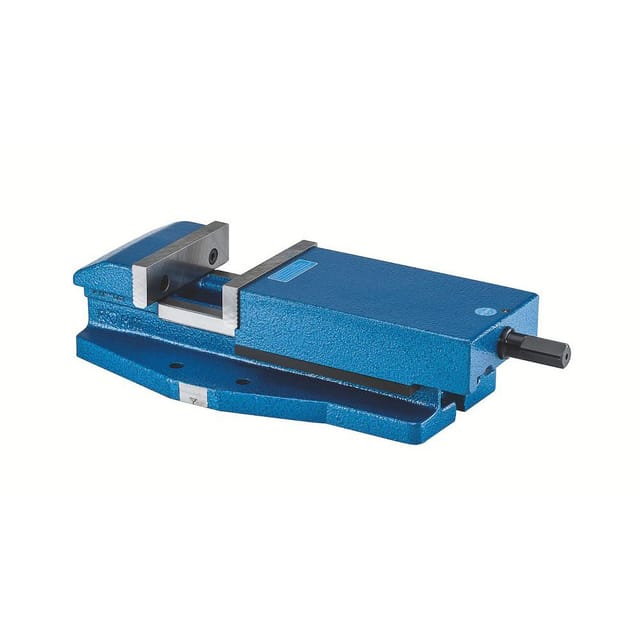

Maschinen-Schraubstock rs 2

Allgemeine Beschreibung Der Maschinen-Schraubstock RS 2 ist ein mechanisches Spannsystem, das manuell betätigt wird und ohne Kraftübersetzer arbeitet. Er eignet sich für den Einsatz auf konventionellen Werkzeugmaschinen und bietet eine Vielzahl von Anwendungsmöglichkeiten. Technische daten Backenanschlussmaße Breite: 63 mm Gewindedurchmesser 1: M6 Gewindetiefe: 12 mm Höhe Backenanschluss: 13,6 mm Breite Backen: 113 mm Breite Grundkörper: 160 mm Breite Spannschlitz: 14 mm Dicke Normalbacke: 12 mm Drehplattenanschluss Befestigungsbohrung: 13 mm Drehplattenanschluss Breite: 120 mm Drehplattenanschluss Länge: 60 mm Drehplattenanschluss Zentrierbohrung Abstand: 125 mm Größe: 2 Höhe Backen: 31,6 mm Höhe Führung Grundkörper: 58 mm Höhe: 90 mm Länge bewegliche Backe: 200 mm Länge Grundkörper: 300 mm Länge: 423 mm Länge Stirnseite bis Backenanlage: 55 mm Spannkraft: 25 Spannweite: 105 mm Kompatibilität und Zubehör Einsatz auf Drehplatte mit Gradeinteilung Umfangreiches Backensortiment verfügbar Installation Einfach auf konventionellen Werkzeugmaschinen zu installieren Anwendung Ideal für verschiedene Spannaufgaben in der Metallbearbeitung Geeignet für den Einsatz in Werkstätten und industriellen Anwendungen Weitere Informationen Material: Spezialguss Langsame Führung der beweglichen Backe für präzises Spannen Kraftübertragung erfolgt mittels Gewindespindel Spindel ist schmutz- und spänegeschützt Optimales Preis-Leistungsverhältnis Der gesamte Spannbereich kann durch Drehen mit der Handkurbel überbrückt werden
