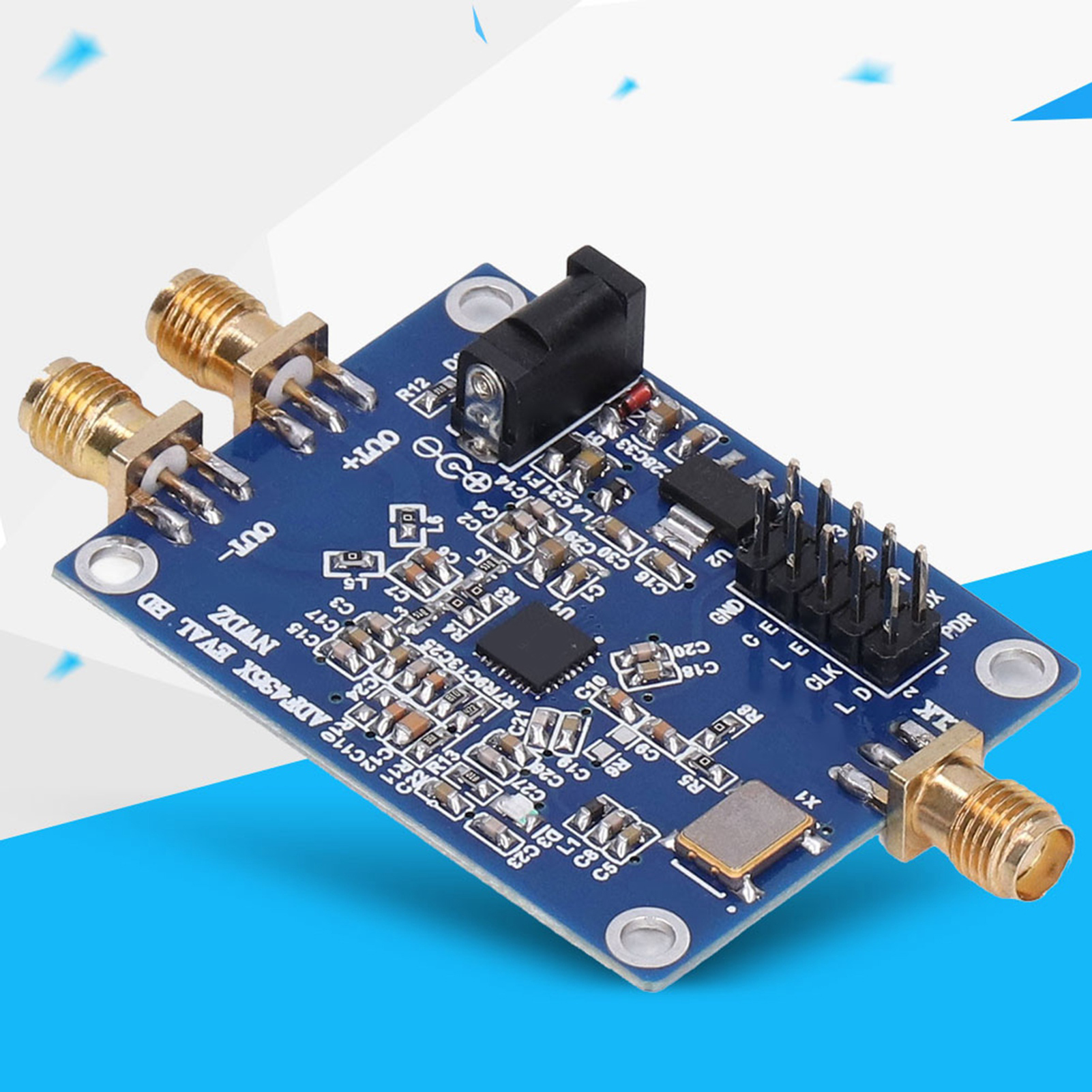

Max2870 Hf-signalgeneratormodul

Willkommen in unserem Shop! Dieses MAX2870 Signalquellenmodul ist ein Breitband-Phasenregelschleifen-Frequenzgenerator (PLL), ideal für anspruchsvolle Anwendungen. Hier sind die detaillierten Spezifikationen: **Technische Spezifikationen:** - **VCO:** Manuelle oder automatische VCO-Auswahl, Grundbereich von 3000 MHz bis 6000 MHz, Hardware- und Software-Abschaltsteuerung. - **Frequenzbereich:** Binärer Ausgangspuffer/Teiler, Teilungsverhältnisse 1/2/4/8/16/32/64/128, Ausgangsfrequenz von 23,5 MHz bis 6000 MHz. - **Integer- und Fractional-N-Modus:** Hochleistungs-Phasen-/Frequenzdetektor (PFD): 105 MHz im Integer-N-Modus, 50 MHz im Fractional-N-Modus, Referenzfrequenz bis zu 200 MHz. - **Zwei programmierbare Ausgänge:** Analoge und digitale LED-Anzeigen zur Latch-Erkennung, kompatibel mit 1,8-V-Steuerlogik. - **Anwendungen:** Kabellose Infrastruktur, sichere Funkstationen, Satellitenkommunikation, drahtlose LAN/Kabelfernsehen, Taktimpulsoszillation, Test und Messung. **Modulspezifikationen:** - Artikeltyp: Signalquellenmodul - Produktmaterial: Kunststoff - Modulmodell: MAX2870 - Modultyp: Breitband-Phasenregelschleifen-Frequenzquelle - Modul-Stromversorgung: DC-5V - Betriebstemperaturbereich: -40°C bis +85°C - Externer Referenztaktbereich: 10 MHz bis 200 MHz - Kommunikationsprotokoll: SPI-Protokoll - Interne Referenzfrequenz: 25 MHz - Phasenrauschen: Frequenzvariabel - Ausgangsschnittstelle: SMA - Ausgangskanal: Unsymmetrischer Differenzkanal - Ausgangssignalkopplung: HF-Kopplung - Ausgangsimpedanz: 50 Ω - Modulgröße: ca. 48,3 x 36,4 x 8,4 mm - Modulschnittstelle: SMA-Signalausgang und externer Takteingang, XH6 x 1 Pin - 2,54 mm Schnittstelle **Lieferumfang:** - 1 x MAX2870 Signalquellenmodul
