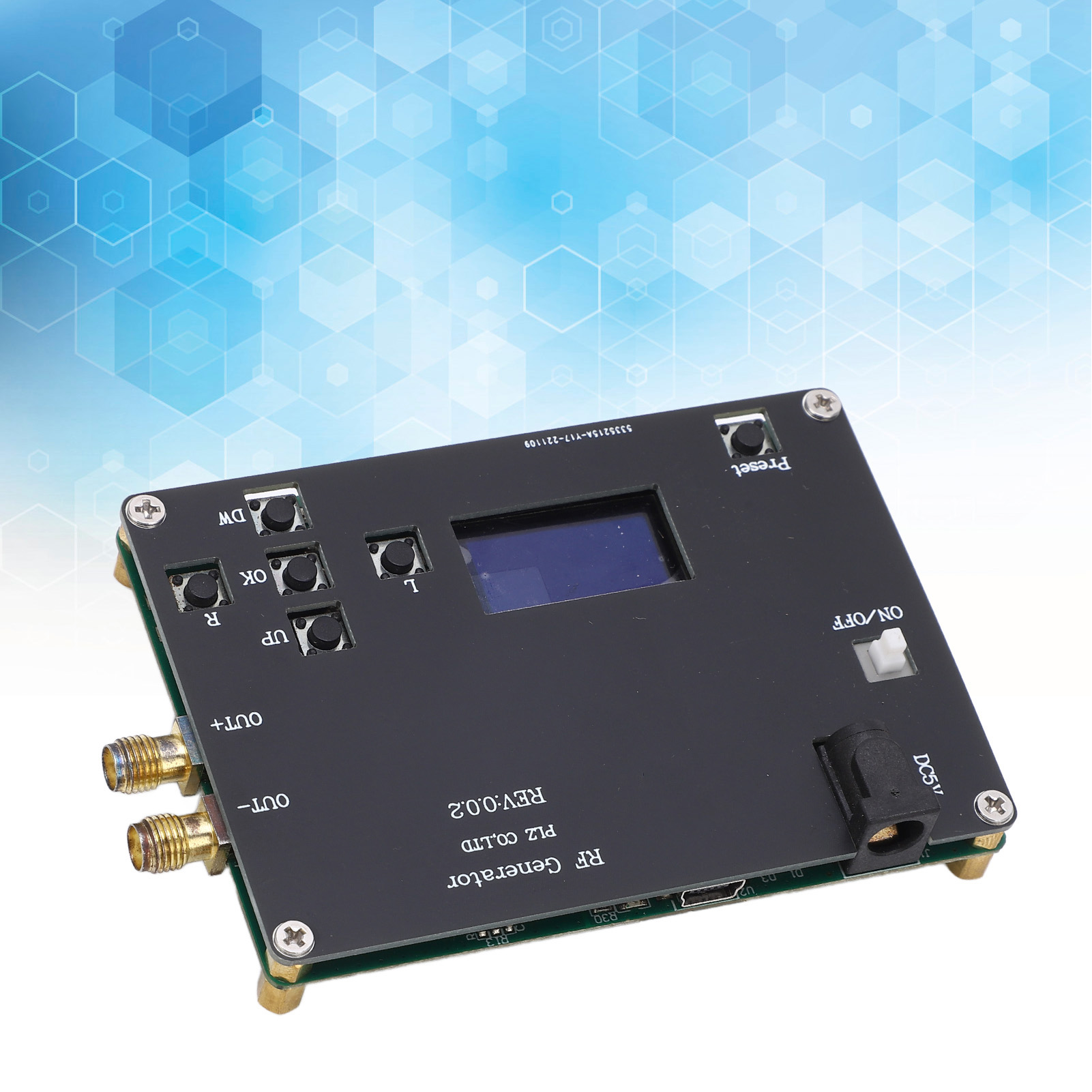

Max2870-oled 5v, 23,5 Mhz - 6 Ghz Breitband-pll-signalgeneratormodul

Willkommen in unserem Shop! Dieses Breitband-Signalquellenmodul-Kit ist eine leistungsstarke elektronische Komponente zur HF-Signalerzeugung. Es umfasst ein PLL-Modul (Phase-Locked Loop) mit OLED-Display, einen USB-Kommunikationsanschluss für einen Host-Computer und integrierte Steuertasten. **Hauptmerkmale:** - **USB-Kommunikationsanschluss**: Kommunikationsschnittstelle für einen Host-Computer mit integriertem OLED-Display und Steuertasten. - **Grundlegende Parameter**: Maximaler Modulstrom: 220 mA; Kommunikationsprotokoll: SPI; Phasenrauschen: Heterodyn. - **Breitband-Stromversorgung**: Weitbereichs-Stromversorgung (DC 5 V), benutzerfreundliche Mensch-Maschine-Schnittstelle. - **Frequenzausgang**: Ausgangsbereich von 23,5 MHz bis 6 GHz mit Basisfunktionen: Punktfrequenz, Frequenzdurchlauf, Frequenzsprung. - **Breites Anwendungsspektrum**: Geeignet als HF-Signalgenerator, Anregungsquelle für Sensoren, Leitungsdämpfungsmessung, Taktgenerator. **Detaillierte Spezifikationen:** - Versorgungsspannung: DC 5 V - Modulstrom: 220 mA (maximal) - Kommunikationsprotokoll: SPI - Referenzfrequenz: 26 MHz TCXO (externer Takt möglich) - Referenzsignalamplitude: 700 mVpp (minimal) - Frequenzstabilität: 0,5 PPM - Phasenrauschen: Heterodyn - Ausgangsfrequenzbereich: 23,5 MHz bis 6 GHz - Frequenzsteuerungsschritt: 0,1 MHz - Abtastzeit: 1 ms (minimal) - Ausgangsleistung: 5 dBm (maximal, frequenzabhängig) - Schnittstellenausgang: SMA (beständig gegen 24-stündige Salzsprühtest-Oxidation) - Ausgangssignal: Sinuswelle oder Rechteckwelle - Ausgangskanäle: 2 differentielle Kanäle - Ausgangsimpedanz: 50 Ohm (angepasst) - Signalcharakteristik: 23,5 MHz bis 3 GHz (Rechteckwelle, Grundfrequenz); 3 GHz bis 6 GHz (Sinuswelle, Grundwelle) - Betriebstemperatur: 0 bis 75 °C (zivile Temperatur) - Zusätzliche Merkmale: externer Schleifenfilter und externe Referenzfrequenz für N-Integer-Phasenregelkreis-Frequenzsynthesizer; integrierter spannungsgesteuerter Oszillator (VCO) (Basisbereich 3000 MHz bis 6000 MHz); Frequenzteiler durch 1, 2, 4, 8, 16, 32, 64 für Ausgänge bis zu 23,5 MHz; Stummschaltungsfunktion über Pins oder Software; Hilfs-HF-Ausgang deaktivierbar. **Lieferumfang:** 1 x Breitband-Signalgeneratormodul **Anwendungen:** HF-Signalfrequenzgenerator, Anregungsquelle für Sensoren, Leitungsdämpfungsmessung, Scan-Taktsignalgenerator.
