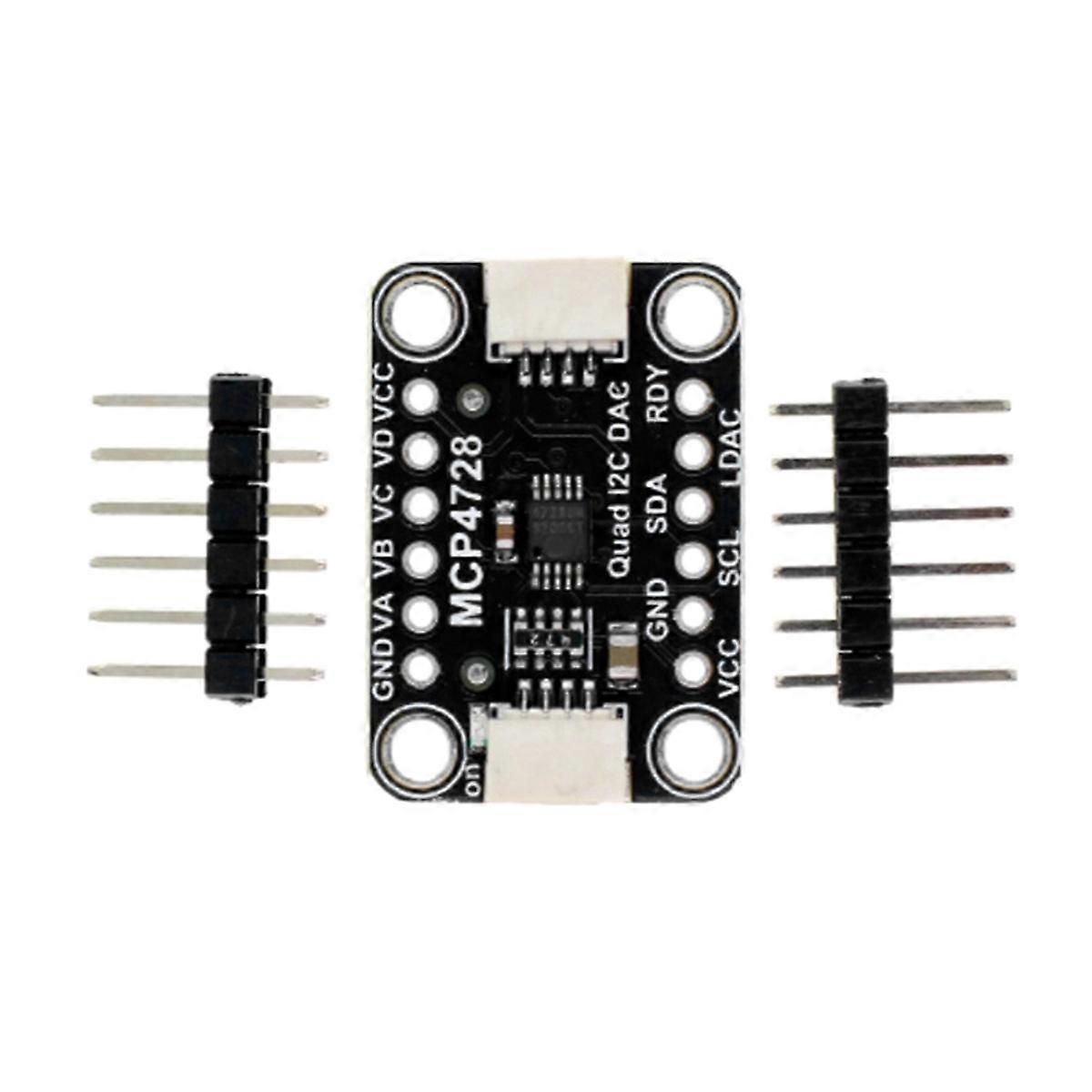

Mcp4728 Vier-ausgangs-sensormodul Mit Eeprom-modul, Kompatibel Mit Stemma Qt Qwiic

Der MCP4728 integriert vier 12-Bit-Digital-Analog-Wandler (DACs) in einem kompakten Gehäuse und erfüllt damit alle Anforderungen an die Spannungsregelung. Parameter können im internen EEPROM gespeichert werden und werden beim Einschalten automatisch geladen. Der MCP4728 bietet zwei Referenzspannungsquellen: die Eingangsspannung der Stromversorgung (VCC-Pin) oder die interne Referenzspannung von 2,048 V. Bei Verwendung der internen Referenzspannung (Vref) lässt sich die Ausgangsverstärkung auf 1x oder 2x einstellen, was je nach Anwendung einem Spannungsbereich von 0 V bis 2,048 V bzw. 0 V bis 4,096 V entspricht. Standardmäßig wird die Eingangsspannung als Vref verwendet, sodass die Spannung je nach Eingangsspannung zwischen 0 V und 3,3 V oder 5 V eingestellt werden kann. Alternativ kann eine Referenzspannung von 2,048 V für eine Last von ca. 3,3 V und eine Referenzspannung von 4,096 V für eine Last von ca. 5 V verwendet werden. Spezifikationen: 12-Bit-Spannungsausgang mit vier gepufferten Ausgängen. Integrierter nichtflüchtiger Speicher (EEPROM) für Code- und Adressbits. Wählbare interne oder externe Referenzspannung. Ausgangsspannungsbereich: 1. Mit interner Referenzspannung (2,048 V): 0,000 V bis 2,048 V, Verstärkung = 1; 0,000 V bis 4,096 V, Verstärkung = 2. 2. Mit externer Referenzspannung: 0,000 V bis ±0,2 V. Typische differentielle Nichtlinearität (DNL) des niedrigstwertigen Bits (LSB). Schnelle Einschwingzeit: 6 µs (typisch). Einzelne Versorgungsspannung: 2,7 V bis 5,5 V. Standardadresse: 0x60. Farbe: siehe Abbildung. Material: Leiterplatte. Aufgrund unterschiedlicher Produktionschargen kann das Aussehen variieren, die Funktion wird dadurch jedoch nicht beeinträchtigt. Lieferumfang: 1 x MCP4728 Quad-Ausgangsmodul. Nur die oben genannten Inhalte sind enthalten. Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können zu leichten Farbabweichungen zwischen dem abgebildeten und dem tatsächlichen Produkt führen. Maße
