Kipp

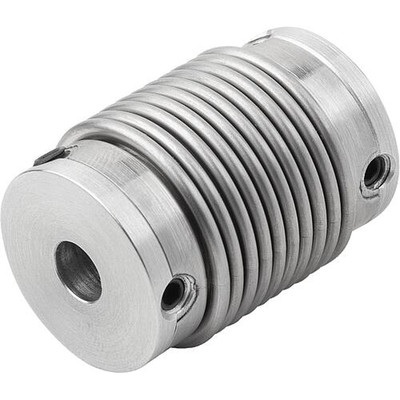

METALLBALGKUPPLUNG KLEMMUNG MIT GEWINDESTIFT GR.20, D1=8, D2=10, L=28, ALUMINIUM, KOMP:EDELSTAHL, D4=24
EAN 4059245677177
25,82 €
ab 31,27 € inkl. Versand bei Toolineo DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 3 Tagen
| Aktion | ||||
|---|---|---|---|---|
Toolineo DE | 25,82 € | 5,45 € | 31,27 € | Zum Shop |
| Werkstoff | Nabe Aluminium. Balg Edelstahl. Ausführung: Blank. Bestellbeispiel: K1878.0050230404 Hinweis: Spielfreie Miniatur-Metallbalgkupplungen mit hoher Verdrehsteifigkeit. Der Metallbalg gleicht axialen, radialen und winkeligen Wellenversatz bei geringen Rückstellkräften aus. Mit Gewindestift zur Wellenbefestigung. Sie werden bevorzugt eingesetzt wenn eine präzise Positions- und Bewegungsübertragung erforderlich ist, wie z.B. hochdynamische Positionier- und Servosysteme, Drehgeber, Tachos, Potentiometer. Temperaturbereich: -30 °C bis +120 °C. Montage: Die Metallbalgkupplungen haben eine H7 Passung. Das empfohlene Passungsspiel beträgt 0,02 mm - 0,05 mm. Dieses Passungsspiel und das Einölen der Wellenzapfen erleichtern die Montage und Demontage. Der Metallbalg darf bei der Montage und Demontage max. 3-fach über die im Katalog angegebenen zulässigen Verlagerungswerte verformt werden. Vermeiden Sie jegliche Kraftanwendung. Auf Anfrage: Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld. Passfedernut nach DIN 6885. Größtmögliche Bohrung bei Passfedernut bitte beachten. Anziehdreh- moment der Schrauben Nm: 1,5 Ausführung 1: Klemmung mit Gewindestift C (ISO 4029): 2xM4 D1 (H7): 8 D1/D2 max.: 14 D1/D2 max. bei Passfedernut: 10 D1/D2 min.: 3 D2 (H7): 10 D4: 24 D5: 21,5 Federsteifigkeit axial (N/mm): 11 Federsteifigkeit radial (N/mm): 21 L2: 3 L3: 6 L=Länge: 28 max. Drehzahl 1/min: 15000 max. Wellenversatz axial (mm): 0,4 max. Wellenversatz radial (mm): 0,2 max. Winkelversatz (°): 1,5 Nennmoment Nm: 2 RoHS: true Torsionssteife Nm/rad: 1300 Trägheitsmoment (gcm²): 12,6 UNSPSC Code: 23153402 |
