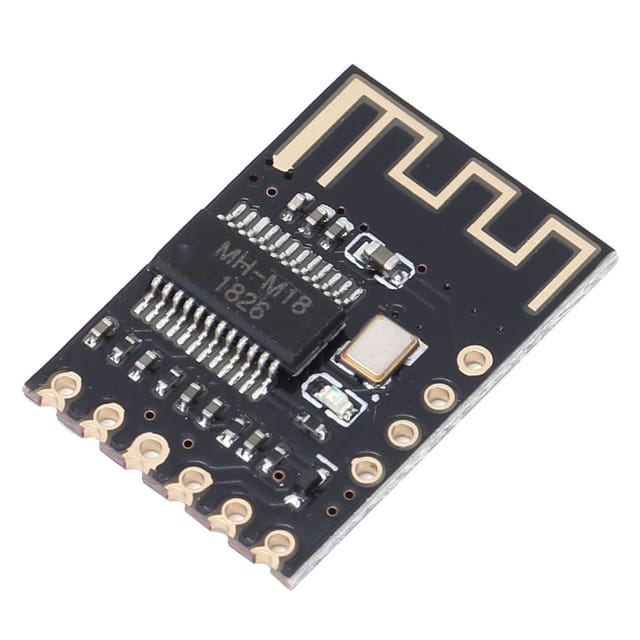

Mh-mx8 Drahtloses Bluetooth-mp3-audio-empfängermodul, Blt 4.2 Verlustfreier Mp3-decoder, M18 Oberflächenmontage

Willkommen in unserem Shop! Entdecken Sie unser Bluetooth-Audiomodul, eine vielseitige Komponente für unterschiedlichste Anwendungen. Ob ambitionierter Hobbyist oder Profi – dieses Modul bietet robuste Funktionen für Ihre Audioprojekte. Hauptmerkmale: 1. Stummschaltung (M18): Über den MUTE-Anschluss lässt sich die Verstärkerplatine steuern. Im Stummmodus gibt MUTE ein High-Pegel von 3,3 V aus, während der Wiedergabe ein Low-Pegel. Die Steuerung über die KEY-Taste erfordert zusätzliche Widerstände und Tasten. Lautstärkebegrenzungsfunktion: Die Standardlautstärke beträgt 100 %. Durch Drücken der Taste kann die Lautstärke erhöht oder verringert werden. Liegt die eingestellte Lautstärke unter 15 %, wird sie nach dem Einschalten auf 15 % zurückgesetzt; liegt sie über 15 %, bleibt die ursprüngliche Lautstärke erhalten. 2. Stromversorgung und Audioausgang (M28): Die Stromversorgung kann direkt über ein 5V-Micro-USB-Kabel für Android, ein 5V-Netzteil oder einen 3,7V-Lithium-Akku erfolgen. Die Audioausgabe erfolgt über Kopfhörer, die an die 3,5-mm-Klinkenbuchse angeschlossen sind, oder über eine Verkabelung zum Audioeingang der Verstärkerplatine. 3. Stromversorgung und erweiterte Funktionen (M38): Gleiche Stromversorgung (5V-Micro-USB, 5V-Netzteil oder 3,7V-Lithium-Akku). Maximaler Betriebsstrom: 5V 2A. Für eine bessere Klangqualität wird die Verwendung eines stabilisierten 5V 2A-Netzteils empfohlen. Unterstützt USB-Soundkarten, treiberlos (Plug & Play). Verbinden Sie das Modul mit dem USB-Kabel mit dem Computer, und der Computer kann Musik über den Verstärkerausgang des Moduls wiedergeben. 4. Bluetooth V4.2: Automatische Bluetooth-Technologie, unterstützt verlustfreie Dekodierung von WAV/WMA/FLAC/APE/MP3-Dateien, Zweikanal-Stereo-Ausgabe. 5. Koppeln: Schalten Sie das Modul ein, suchen Sie auf Ihrem Smartphone nach dem Bluetooth-Namen MH-M18 / MH-M28 / MH-M38 und verbinden Sie sich, um Musik abzuspielen. 6. Anwendungen: Weit verbreitet in verschiedenen Bluetooth-Audioempfängern, DIY-Soundkonvertierungen usw. Spezifikationen: Artikeltyp: Modul Funktion/Modell: M18, M28, M38 Mikrofon-Stromversorgung: Nein (M18), Ja (M28, M38) Kopfhöreranschluss: Nein (M18), Ja (M28), Nein (M38) Eingebauter Verstärker: Nein (M18, M28), Ja (5W+5W) (M38) Lithium-Akku-Stromversorgung: Ja (alle) USB-Soundkarte, treiberfrei: Nein (M18, M28), Ja (M38) Lautstärkespeicher/-steuerung: Ja (M18), Nein (M28, M38) Schnittstellenstummschaltung: Ja (M18), Nein (M28, M38) Erweiterungstaste: Ja (M18), Nein (M28, M38) Bluetooth-Version: Bluetooth V4.2 Unterstützte Bluetooth-Protokolle: HFPV1.7, A2DPV1.2, AVRCPV1.5, AVCTPV1.2, AVDTPV1.2 Unterstützte Formate: WAV/WMA/FLAC/APE/MP3 (unkomprimierte Dekodierung), Zweikanal-Stereoausgang Betriebsspannung: 5 V / 3,7 V–4,2 V Stromaufnahme (Sendebetrieb, nicht angeschlossen): 5,5 mA Stromaufnahme (Betrieb, angeschlossen): 20 mA Stromaufnahme im Standby-Modus: 3 µA Übertragungsreichweite: 20 Meter (leer oder Umgebung mit geringen Störungen) Betriebstemperatur: -40 °C bis +85 °C Empfindlichkeit: -87 dBm Pinbelegung: MH-M18: 1. KEY: Tastensteueranschluss (4 Funktionen, zusätzlicher Widerstand erforderlich) 2. MUTE: Stummschaltungs-Steueranschluss (3,3 V hoch im Stummmodus, niedrig im Wiedergabemodus) 3. VCC: 5 V positive Versorgung (3,7 V Lithiumbatterie erfordert eine kurzgeschlossene Diode) 4. GND: Negative Versorgung 5. L: Linker Kanal Ausgang 6. R: Rechter Kanal Ausgang MH-M28: 1. 5V: 5V Pluspol der Stromversorgung 2. GND: Minuspol der Stromversorgung 3. VBAT: 3,7–4,2V Lithium-Batterie Pluspol 4. L: Linker Kanal Ausgang 5. R: Rechter Kanal Ausgang 6. AGND: Audiomasse MH-M38: 1. 5V: 5V Pluspol der Stromversorgung 2. GND: Minuspol der Stromversorgung 3. VBAT: 3,7–4,2V Lithium-Batterie Pluspol 4. L+/L-: Linker Kanal Ausgang (Direktlautsprecher) 5. R+/R-: Rechter Kanalausgang (direkter Lautsprecher) Blaues Modul: Die Leuchte blinkt, wenn keine Bluetooth-Verbindung besteht. Die Leuchte leuchtet normalerweise, wenn eine Bluetooth-Verbindung besteht. Während der Wiedergabe blinkt die Bluetooth-Leuchte langsam. Lieferumfang: 1 x Modul
