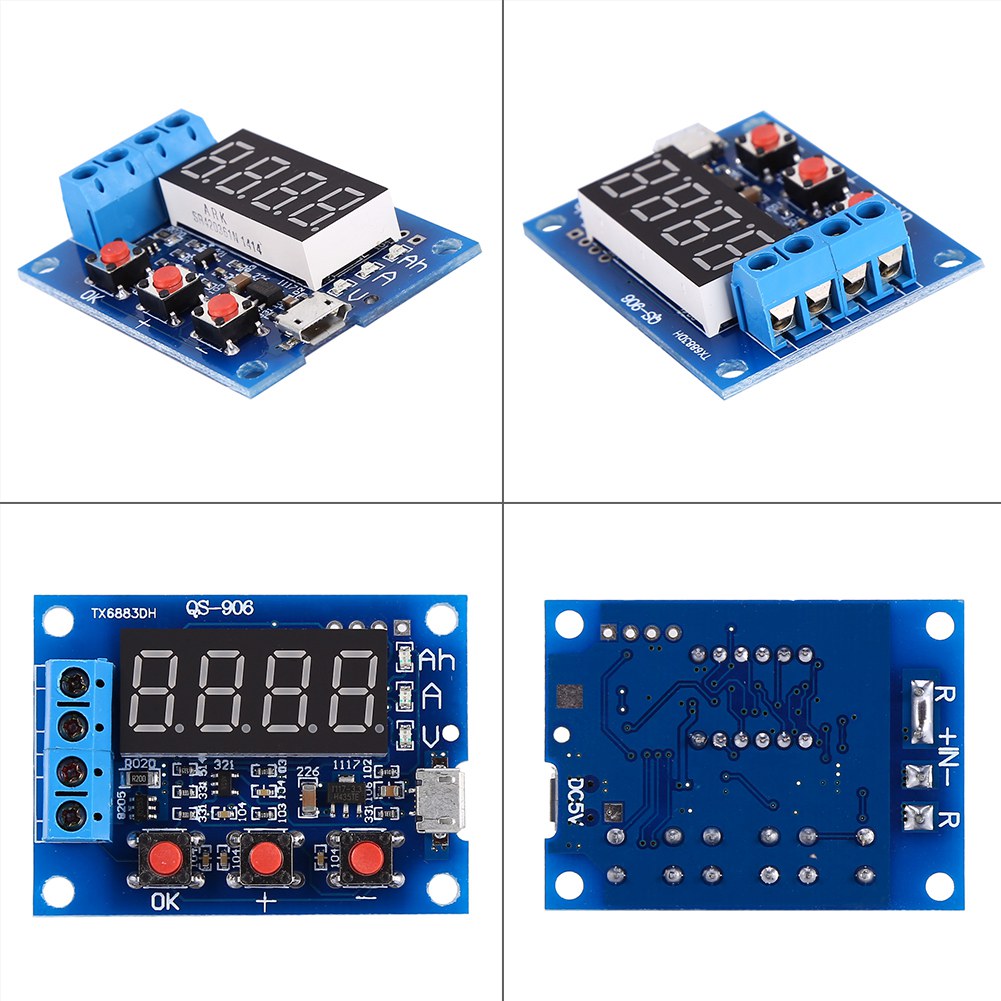

Micro Usb 18650 Lithium Blei-säure-batterie Kapazität Meter Entladung Tester

1. Batteriekapazitätstester (Entladetyp 1,2–12 V) zur Prüfung der externen Lastkapazität von 18650-Batterien. 2. Einzelfunktionsgerät: Durch Steuerung der Last wird die integrierte Entladestromkapazität in Echtzeit angezeigt. 3. Unterstützt maximal 15 V und 3 A Entladung durch Messung von Spannung und Stromstärke; entlädt sich selbst nicht. 4. Unterstützt maximale Kapazität von 9999 Ah (9999000 mAh). 5. Automatische Erkennung und Anpassung der Batterieentladespannung; manuelle Einstellung möglich. Beschreibung: Batteriekapazitätstester (Entladetyp 1,2–12 V) zur Prüfung der externen Lastkapazität von 18650-Batterien. Einzelfunktionsgerät: Durch Steuerung der Last wird die integrierte Entladestromkapazität in Echtzeit angezeigt. Unterstützt maximal 15 V und 3 A Entladung durch Messung von Spannung und Stromstärke; entlädt sich selbst nicht. Unterstützt maximale Kapazität von 9999 Ah (9999000 mAh). Automatische Erkennung und Anpassung der Batterieentladespannung. Die Abschaltspannung kann auch manuell eingestellt werden. Spezifikationen: Versorgungsspannung: DC 4,5–6 V (Micro-USB-Anschluss) Betriebsstrom: weniger als 70 mA Entladespannung: 1,00–15,00 V, Auflösung: 0,01 V Abschaltspannungsbereich: 0,5–11,0 V Maximaler Strom: 3,000 A, Auflösung: 0,001 A Maximaler Spannungsmessfehler: 1 % ± 0,02 V Maximaler Strommessfehler: 1,5 % ± 0,008 A Maximale Akkukapazität: 9999 Ah (1 Ah = 1000 mAh). Um einen höheren Wert zu erreichen, verschieben Sie das Komma entsprechend. Bei einer Anzeige unter 10 Ah (X,XXX) wird beispielsweise 10 Ah (XX,XX) angezeigt. Platinengröße: 50 mm × 37 mm Fertige Größe: 50 mm × 37 mm × 17 mm (Länge × Breite × Höhe) (Größe, enthält Kupferfüße) Anleitung: Für den ersten Test muss die Batterie vollständig geladen sein. Schließen Sie den Pluspol der zu testenden Batterie an den Pluspol und den Minuspol an den Minuspol an. Die Polarität darf nicht vertauscht werden (eine Verpolung kann die Schaltung beschädigen)! Schließen Sie die Last an den Plus- und Minuspol des Ausgangs an. Das Gerät wird über den Micro-USB-Anschluss mit Strom versorgt (nicht für Desktop-PCs oder Laptops geeignet). Messen Sie anschließend die Batteriespannung. Für einen Direktstart genügt ein Druck auf die „OK“-Taste. Das Gerät stellt automatisch die passende Abschaltspannung entsprechend der vollen Ladespannung der Batterie ein und blinkt nach drei Tests. Falls Sie die Abschaltspannung manuell einstellen möchten, drücken Sie die „+“- oder „-“-Taste, um die Anzeige mit „P“ (Repräsentative Spannungsauflösung: 0,1 V) zu ändern. Nach der Einstellung drücken Sie „OK“, um den Test zu starten. Nach dem Start des Tests schaltet das Gerät die Last elektronisch ein. Die Testdaten zeigen die Kapazität (Ah), den Entladestrom (A) und die Batteriespannung (V) an. Wenn die Batteriespannung die eingestellte Abschaltspannung erreicht, schaltet die Laststeuerung das Testgerät ab. Die Anzeige bleibt im Kapazitätsbereich (Ah) und darüber, und die entsprechende Anzeige blinkt schnell. Nun wird die tatsächliche Entladekapazität der Batterie angezeigt. Durch Drücken von „OK“ wird das Blinken beendet und die Daten werden stabil angezeigt. Durch erneutes Drücken von „OK“ kehrt das Gerät in den Einschaltzustand zurück. Sie können die Batterie im nächsten Abschnitt testen. ... Fehlercodes und ihre Bedeutung: Err1: Batteriespannung über 15 V; Err2: Batteriespannung unter der Abschaltspannung; Err3: Batterie kann die Last nicht bewältigen oder der Entladestrom ist zu hoch; Err4: Überstrom (Strom über 3,1 A). Lieferumfang: 1 x 1,2–12-V-Batteriekapazitätstester; 2 x Lastwiderstände. Hinweis: Verwenden Sie den Widerstand während des Entladevorgangs. Die ohmsche Last erhitzt sich stark. Bitte achten Sie auf Ihre Sicherheit!
