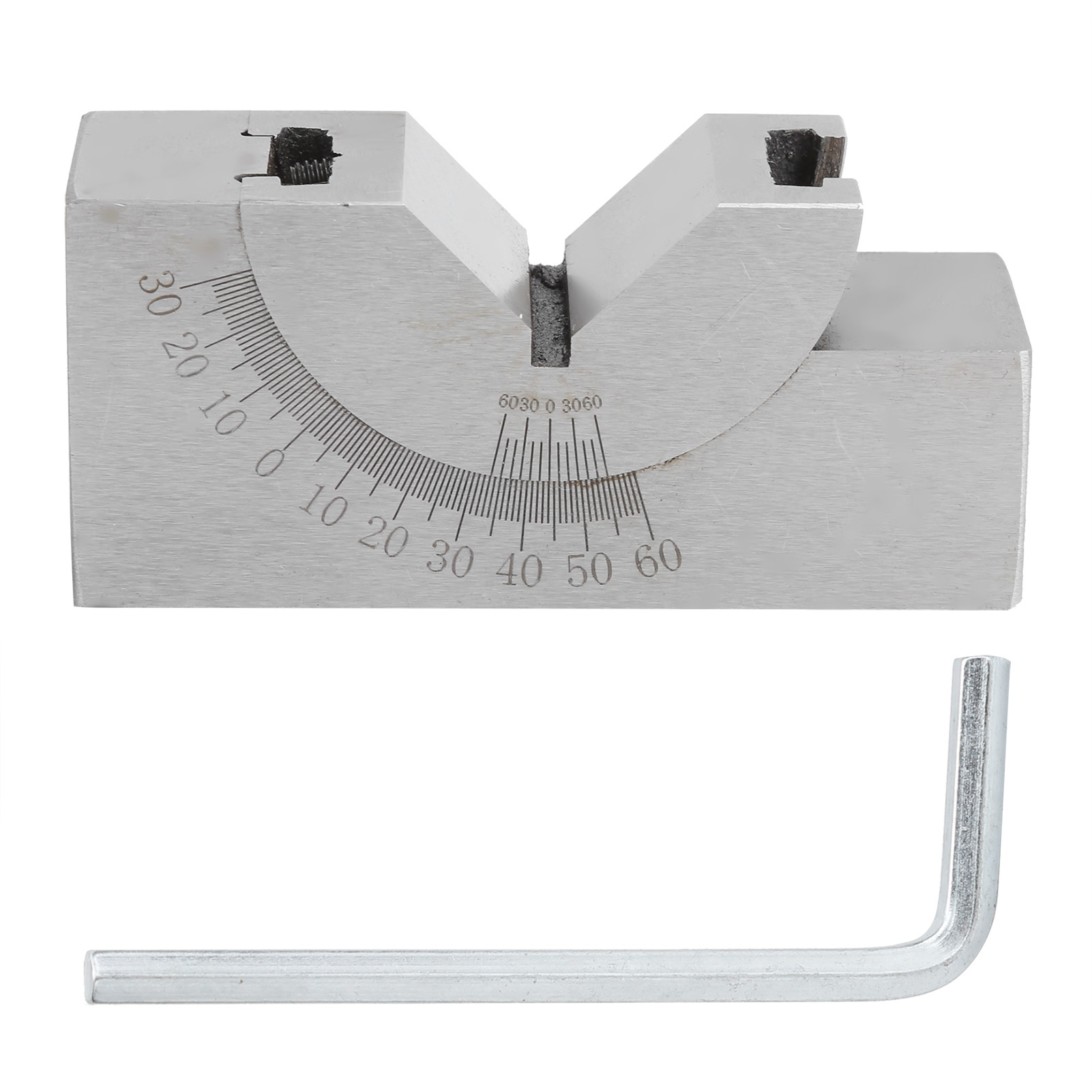

Mikrojustierbarer Winkelmesser, V-winkelblock, Industriewerkzeuge Für Fräsen, Drehen Und Holzbearbeitung

Mikrometer-Winkelmesser, V-Winkel, verstellbarer Winkel, Holzbearbeitungswerkzeug. 1. Dieser V-Winkel bietet hohe Präzision, einfache Handhabung und optimale Effizienz. 2. Er wird häufig zum Bohren, Fräsen und Einstellen an Oberfräsen, Hobelmaschinen usw. verwendet. 3. Hergestellt aus hochwertigem, gehärtetem und vernickeltem Werkzeugstahl, ist seine Oberfläche gehärtet, was ihn robust und langlebig macht. 4. Klare, eingravierte Graduierungen sind gut lesbar und farbecht. 5. Verstellbare Klemmung. Der Winkel kann stufenlos anhand der Cursoranzeige eingestellt und die Mutter festgezogen werden. Artikeltyp: Mikrometer-Winkelmesser. Material: Gehärteter, vernickelter Werkzeugstahl. Farbe: Siehe Abbildung. Gesamtabmessungen: Ca. 75 x 36 x 24 mm. Abmessungen der Einstellvorrichtung: Ca. 22 x 66 x 4 mm / 0,87 x 2,6 x 0,16 Zoll. Gewicht: ca. 438 g / 15,4 oz. Messgenauigkeit: ±0,01 mm. Anwendung: Verwenden Sie verstellbare Winkelmesser zum Einstellen von Werkzeugen, Anreißen oder für andere Werkstückspannvorrichtungen, nachdem das Werkstück auf Fräsmaschinen, Hobelmaschinen, Schleifmaschinen und Bohrmaschinen eingespannt wurde, z. B. zum Anfasen, Bohren von Winkellöchern usw. Anleitung: (1) Lösen Sie die Schraube, ziehen Sie den V-förmigen Block heraus und drehen Sie ihn entlang der Führungsschiene am Sockel, um den Zielwinkel zu finden. (2) Nach dem Schieberprinzip ist die Hauptskala in 1°-Schritte und die Nonius-Skala in 10'-Schritte unterteilt. Wenn der Cursor auf Null steht und mit dem Nullpunkt der Hauptskala übereinstimmt, ist die Messfläche A parallel zur Referenzfläche und die Referenzfläche B senkrecht dazu. ① Befindet sich der Cursor-Nullpunkt rechts vom Nullpunkt der Hauptskala, wird der Grad vom Cursor-Nullpunkt und die Markierung vom Segment rechts davon abgelesen (die Ablesemethode entspricht der eines Messschiebers). Grad (°) und Minuten (′) geben die Drehung der Winkel der Messflächen A und B gegen den Uhrzeigersinn an. ② Befindet sich der Cursor-Nullpunkt links vom Nullpunkt der Hauptskala, wird der Grad ebenfalls vom Cursor-Nullpunkt und die Markierung vom Segment links davon abgelesen. Ablesung in Grad (°), Minuten (′): A und B messen den Drehwinkel der Fläche im Uhrzeigersinn. ③ Sobald der Winkel auf den Zielwert eingestellt ist, werden der V-Block und die Basis festgezogen. Wichtigste technische Indikatoren: (1) Wenn Messfläche A parallel zur Basisfläche und Messfläche B senkrecht zur Referenzfläche verläuft, die Abweichung zwischen der Nonius-Nulllinie und der Hauptskalen-Nulllinie mehr als 3′ beträgt und die beiden 11°-Linien zwischen den Enden des Nonius und der Hauptskala nicht übereinstimmen. Der Übereinstimmungsgrad beträgt maximal 5′. Umgekehrt gilt: Nach dem Anziehen der Schrauben zur Ausrichtung der 0°-Markierung auf der Hauptskala mit der Nonius-„0“-Markierung beträgt die Parallelität zwischen Messfläche A und Bezugsfläche maximal 0,01 mm, und die Rechtwinkligkeit zwischen Messfläche B und Bezugsfläche beträgt ebenfalls maximal 0,01 mm. (2) In der fixierten Position beträgt der Ablesefehler des einstellbaren Winkelkomparators maximal ±10′. Lieferumfang: 1 Mikrometer-Winkelkomparator, 1 Einstellwerkzeug.
