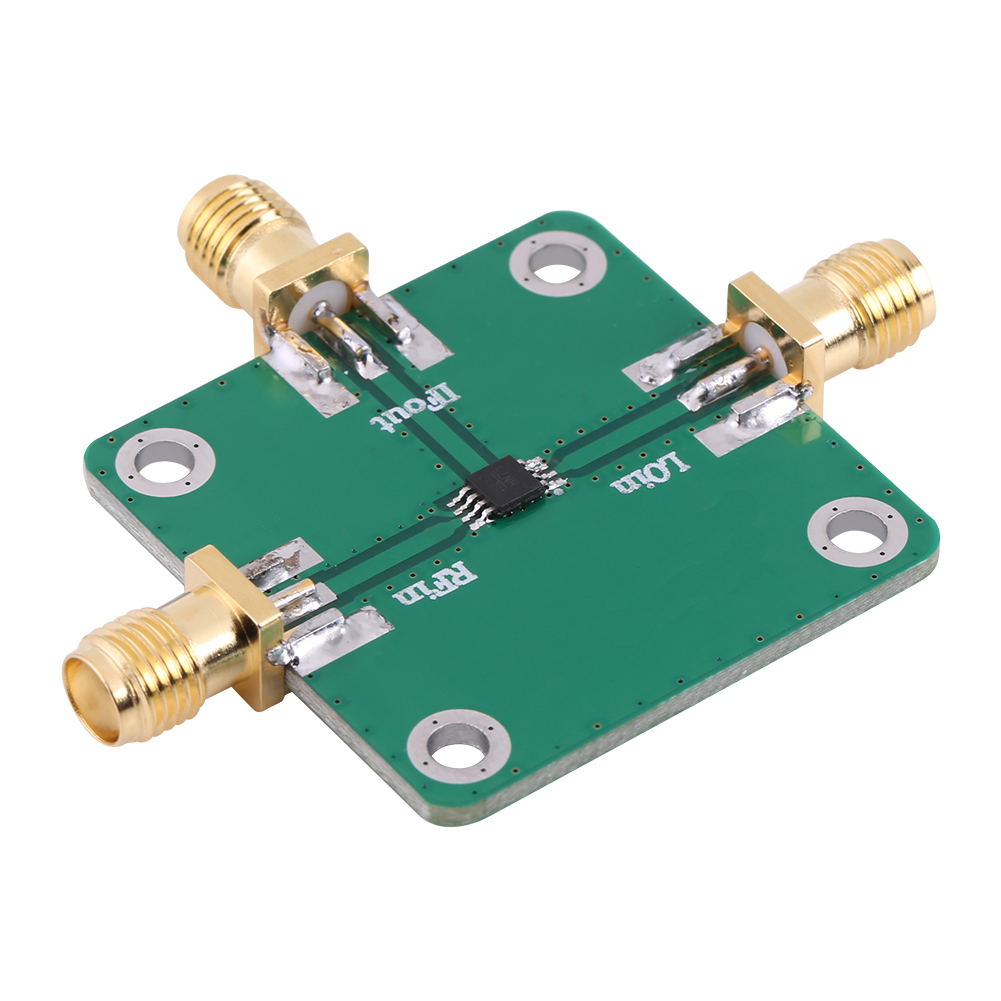

Mikrowellen-hochfrequenz-doppel-symmetrier Rfin=1,5–4,5 Ghz Rfout=dc–1,5 Ghz Lo=312

1. Dies ist ein doppelt symmetrischer Hochfrequenzmischer mit einem Eingangsfrequenzbereich von 1,5–4,5 GHz, einem Ausgangsfrequenzbereich von DC–1,5 GHz und einem LO-Wert von 312 Ω. 2. Beide Eingänge sind differenziell angeschaltet, sodass am Ausgang nur das Produktsignal und keines der Eingangssignale anliegt. 3. Doppelt symmetrische Mischer sind komplexer und benötigen höhere Ansteuerpegel als unsymmetrische und einfach symmetrische Ausführungen. 4. Dieser Mischer bietet eine gute Isolation zwischen HF- und ZF-Eingang und LO-Eingang, wodurch der ZF-Filter weniger Aufwand erfordert. 5. Standardmäßige SMA-Buchsen eignen sich für den Anschluss der meisten Geräte. Dieser Mischer bietet eine gute Isolation zwischen HF- und ZF-Eingang relativ zum LO-Eingang und benötigt daher keinen zusätzlichen ZF-Filter. Standardmäßige SMA-Buchsen eignen sich für den Anschluss der meisten Geräte. Technische Daten: HF Eingang = 1,5–4,5 GHz, HF Ausgang = DC–1,5 GHz, LO = 312 Ω, Rauschfaktor: 0,6 dB, LO/HF-Isolation: 40 dB, Frequenzumwandlungsdämpfung: 8,5 dB, 1-dB-Kompressionspunkt: 10 dBm, Maximale Eingangsleistung HF/ZF: 13 dBm, Maximale Eingangsleistung LO: 27 dBm, Anschluss: Standard-SMA-Buchse. Lieferumfang: 1 x Frequenzmischer.
