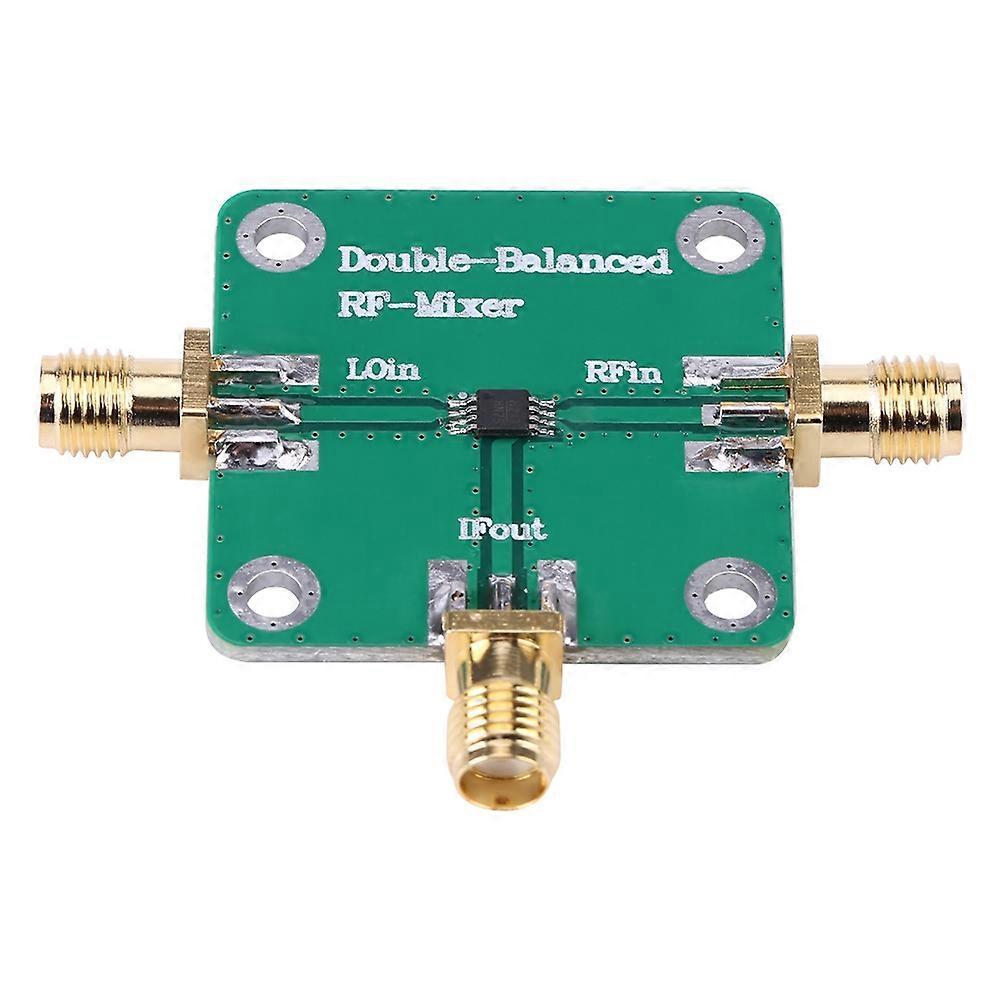

Mikrowellen-hochfrequenz-doppel-symmetrier Rfin 1,5–4,5 Ghz Rfout Dc–1,5 Ghz Lo312

Dies ist ein doppelt symmetrischer Hochfrequenzmischer mit einem Eingangsfrequenzbereich (RFin) von 1,5–4,5 GHz, einem Ausgangsfrequenzbereich (RFout) von DC bis 1,5 GHz und einem LO-Wert von 312. Beide Eingänge sind an Differenzialschaltungen angeschlossen, sodass am Ausgang nur das Produktsignal, nicht aber die Eingangssignale, anliegt. Doppelt symmetrische Mischer sind komplexer und benötigen höhere Ansteuerpegel als unsymmetrische und einfach symmetrische Ausführungen. Dieser Mischer bietet eine gute Isolation zwischen HF- und ZF-Eingang und LO-Eingang, wodurch keine zusätzlichen Anforderungen an den ZF-Filter gestellt werden. Standardmäßige SMA-Buchsen eignen sich für den Anschluss der meisten Geräte. Technische Daten: Eingangsfrequenz (RFin) = 1,5–4,5 GHz, Ausgangsfrequenz (RFout) = DC bis 1,5 GHz, LO-Wert = 312, Rauschfaktor: 0,6 dB, LO/HF-Isolation: 40 dB, Frequenzumwandlungsdämpfung: 8,5 dB, 1-dB-Kompressionspunkt: 10 dBm, Maximale Eingangsleistung HF/ZF: 13 dBm, Maximale Eingangsleistung LO: 27 dBm, Anschluss: Standard-SMA-Buchse. Lieferumfang: 1 x Frequenzmischer
