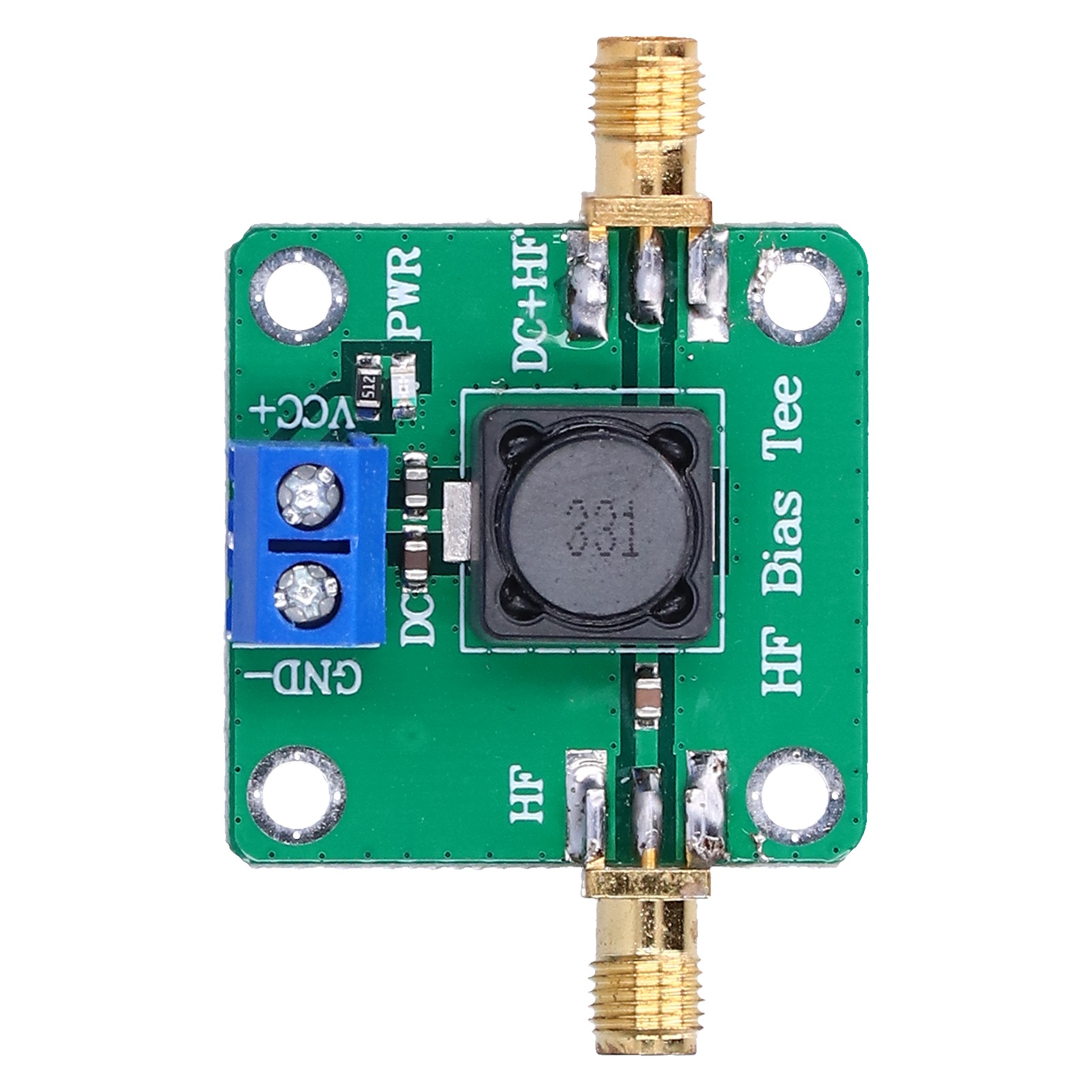

Mikrowellen-polarisationsmodul, Gleichstrom-hf-netzteil, Signalfilter, Breitbandverstärkerblock (50 Khz–60 Mhz)

1. DC-Ausgangssperre: Der Ausgang des Breitbandverstärkers ist DC-gesperrt, was die Anwendung vereinfacht. 2. Stabiler Betrieb: Die Kommunikationsdaten werden über den HF-Anschluss übertragen, was einen stabileren Modulbetrieb gewährleistet. 3. Aktive Antennennutzung: Die HF-Speisung der aktiven Antenne verbessert die Effizienz deutlich. 4. Große Bandbreite: Die Bandbreite von 50 kHz bis 60 MHz mit geringen Verlusten bietet einen erweiterten Testbereich und mehr Praktikabilität. 5. Vereinfachte Verdrahtung: Ausgestattet mit einem DC-Netzteil, einem HF-Signalanschluss und einem Stromanschluss vereinfacht jeder Anschluss die Verdrahtung. Produkttyp: Mikrowellen-Polarisationsmodul. Material: Leiterplatte. Frequenzbereich: 50 kHz – 60 MHz. Einfügedämpfung: 0,1 dB bei 100 kHz, 0,2 dB bei 60 MHz. Maximale Spannung: 50 V. Maximaler Strom: 600 mA. HF-Anschluss: SMA-K (Außengewinde). Systemimpedanz: 50 Ω. Verdrahtung: 1. DC: Externes DC-Netzteil. 2. RF: HF-Signalanschluss (über diesen Anschluss werden ausschließlich HF-Signale übertragen). 3. RF+/DC: HF-Gleichstromvorspannung (über diesen Anschluss werden sowohl HF- als auch Gleichstromvorspannung übertragen). 4. GND-: Gemeinsamer Masseanschluss für die Gleichstromversorgung. 5. VCC+: Gleichstromversorgungsanschluss. Inhalt: 1 Mikrowellen-Vorspannungsmodul.
