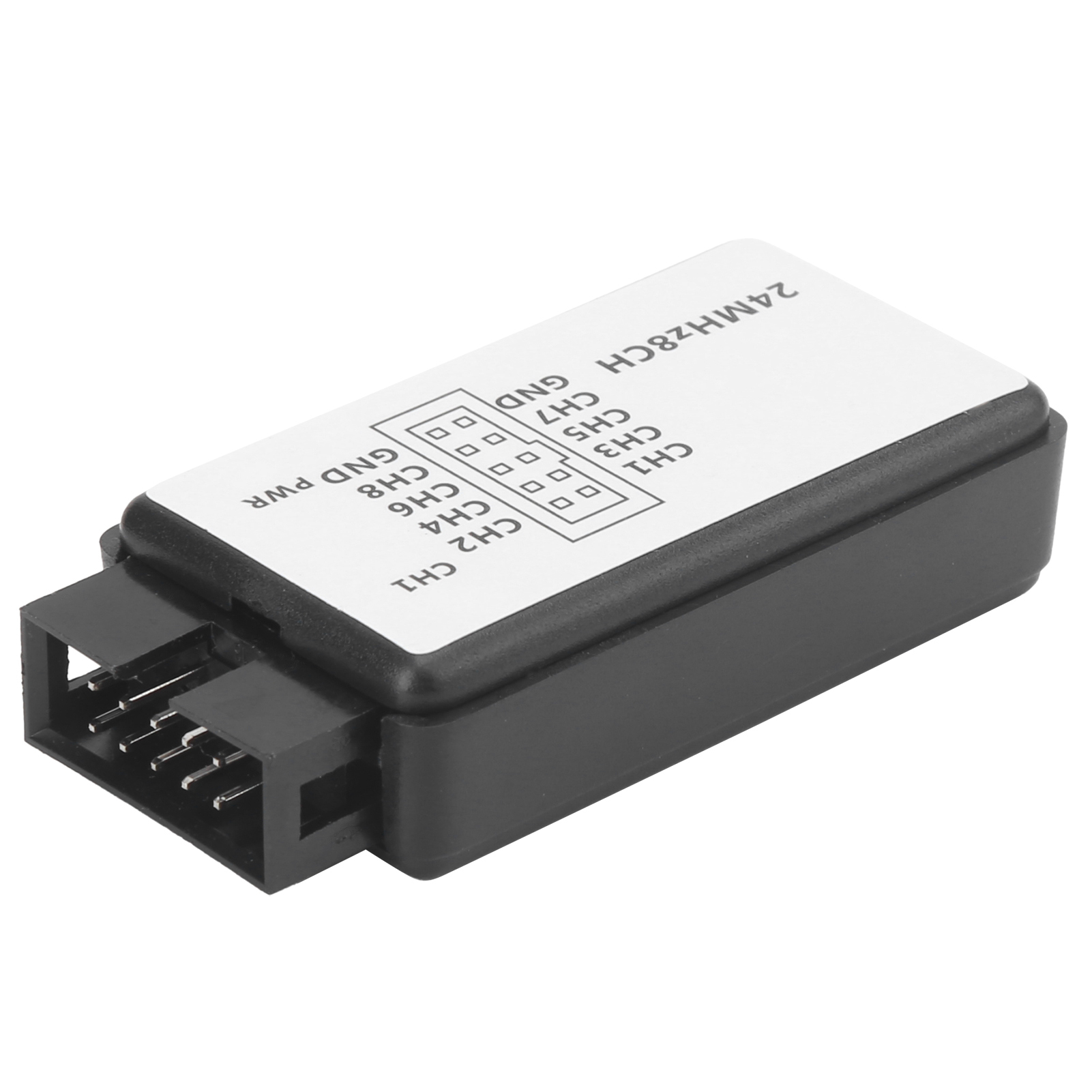

Mini-8-kanal-usb-logikanalysator Mit Kabel Für Fpga Arm 24 Mhz -0,5 V -5,25 V

1. Die Abtastfrequenz ist einstellbar auf: 24 MHz, 16 MHz, 12 MHz, 8 MHz, 4 MHz, 2 MHz, 1 MHz, 500 kHz, 250 kHz, 200 kHz, 100 kHz, 50 kHz und 25 kHz. 2. Die kapazitive Reaktanz beträgt 10 pF und die Impedanz 100 kΩ. Die 8 Abtastkanäle ermöglichen eine schnellere Eingabe. 3. Das Gerät unterstützt verschiedene Triggermodi wie steigende und fallende Flanke sowie komplexe Triggerung durch Kombination der oben genannten Basismethoden. 4. Die logische Abtastrate jedes Kanals beträgt 24 MHz/s und wird typischerweise mit ca. 10 MHz verwendet, was für viele Anwendungen ausreichend ist. 5. Es analysiert automatisch universelle asynchrone Transceiver (UARs), integrierte Schaltungen (ICs) und viele andere Standardprotokolle. Produkttyp: USB-Logikanalysator. Material: ABS. Anschluss: USB Typ-A. Kabel: USB. Kompatibles Gerät: Modem. Farbe: Schwarz. Anwendung: Netzwerkkommunikation. Spannungsbereich: Eingangsspannung: -0,5 V bis 5,25 V. Niedrige Eingangsspannung: -0,5 V bis 0,8 V. Hohe Eingangsspannung: 2,0 V bis 5,25 V. Geeignet für 5-V-, 3,3-V-, 2,5-V- und 2,0-V-Systeme. Betrieb unter 1,8 V möglich, jedoch nicht empfohlen. Eingangsimpedanz: 1 MΩ ± 10 pF (typischer Wert, ungefähr). Quarz: ± 20 ppm, 24 MHz. Fehler/Genauigkeit: Impulsbreitenmessung: ± 42 ns (bei 24 MHz). Lieferumfang: 1 x USB-Logikanalysator, 1 x Datenkabel, 1 x Netzkabel.
