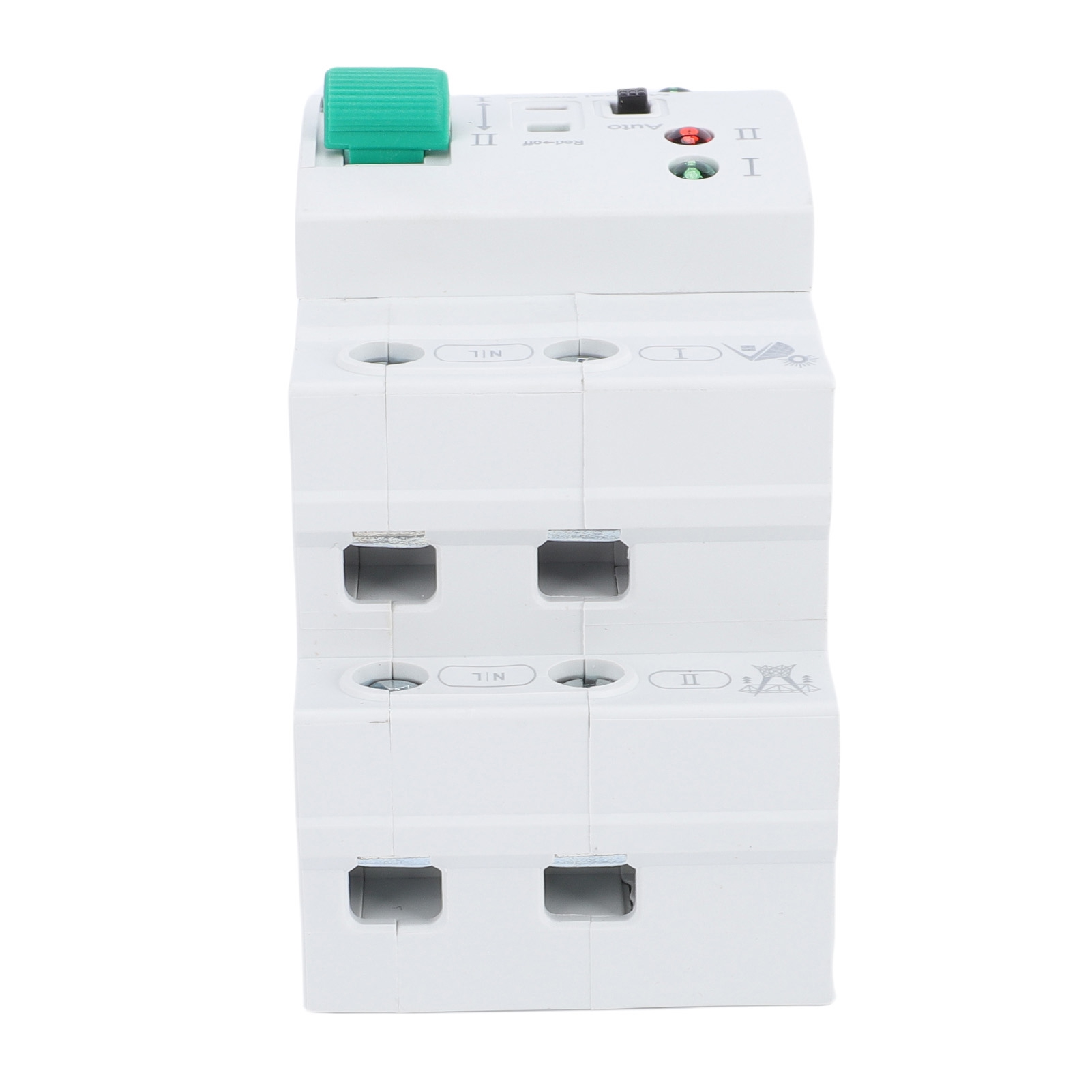

Mini-ats 2p 80a Automatischer/manueller Umschalter Für Hausgeneratoren, Doppelter Automatischer Elektrischer Wahlschalter, Din-schienenmontage, Ultradünne Pv-variante

1. HAUPTFUNKTION: Der ATS-Umschalter ist ein PC-basierter, selten schaltender Umschalter, der primär für die automatische oder manuelle Umschaltung zwischen zwei Stromversorgungen dient. Er erkennt den ordnungsgemäßen Betrieb der primären oder der Backup-Stromversorgung und kann innerhalb von weniger als 20 ms zwischen den Stromquellen (Netz oder USV) umschalten, um eine unterbrechungsfreie Stromversorgung zu gewährleisten und somit Kontinuität, Zuverlässigkeit und Stromsicherheit zu garantieren. 2. AUTOMATIKMODUS: Im Automatikmodus stellen Sie den linken Schalter des Mini-ATS auf „Auto“ und den rechten auf „I“. Wenn die primäre Stromversorgung (I) ordnungsgemäß funktioniert, leuchtet die grüne LED IU. Bei einer Störung der primären Stromversorgung (I) erlischt die grüne LED IU, und die Umschaltung auf die automatische Stromversorgung (II) erfolgt innerhalb von weniger als 20 ms; die rote LED IIU leuchtet dann auf. Sobald die primäre Stromversorgung I wieder normal funktioniert, schaltet das System automatisch von der Backup-Stromversorgung II auf die primäre Stromversorgung um. 3. MANUELLER MODUS: Im manuellen Modus stellen Sie den linken Schalter des Mini-ATS auf die Position „Manuell“. Wenn Stromversorgung I ausgewählt ist, betätigen Sie den rechten Griff manuell, um den Schalter auf I zu stellen; die grüne Kontrollleuchte IU leuchtet auf. Wenn Stromversorgung II ausgewählt ist, betätigen Sie den rechten Griff manuell, um den Schalter auf II zu stellen; die rote Kontrollleuchte IU leuchtet auf. 4. ANWENDUNGSBEREICH: Dieser 2-polige Mikro-ATS-Umschalter kann an einen Neutralleiter (N) und einen Phasenleiter (L) angeschlossen werden. Er ist speziell für die DIN-Schienenmontage im Haushalt, insbesondere für PZ30-Verteilerkästen, konzipiert und für 50/60-Hz-Netze mit zwei Energiearten geeignet. 5. VIELFÄLTIGE ANWENDUNGSMÖGLICHKEITEN: Dieser 2-polige automatische Umschalter mit zwei Energiearten gewährleistet eine stabile Stromversorgung und ist ideal für Situationen, in denen Stromausfälle inakzeptabel sind, insbesondere für Geräte mit hohem Stromverbrauch. Beispiele hierfür sind Krankenhäuser, Kühlhäuser, Rechenzentren und Notstromsysteme. Bei einem Netzausfall schaltet das System automatisch und schnell auf die Notstromversorgung um, um eine sichere und zuverlässige Stromversorgung zu gewährleisten. Geeignet für Generatoren im Innen- und Außenbereich. Technische Daten: Produkttyp: Mini-ATS; Modell: NLQ7-125; Material: Flammhemmendes Polycarbonat und Silber; Nennstrom I e : 80 A; Frequenz: 50/60 Hz; Schaltzeit: 20 ms; Qualität: Polycarbonat-Qualität; Ausführung: 2-polig; Bemessungskurzschlussstrom: 50 kA; Sicherung: RT16-00-63A; Hilfsstromkreis: 50 Hz I e = 5 A; Lebensdauer: Elektrisch: ≥ 1.500 Schaltzyklen; Mechanisch: ≥ 6.000 Schaltzyklen; Anwendungskategorie: AC-31B. Lieferumfang: 1 x Mini-ATS, 1 x Bedienungsanleitung
