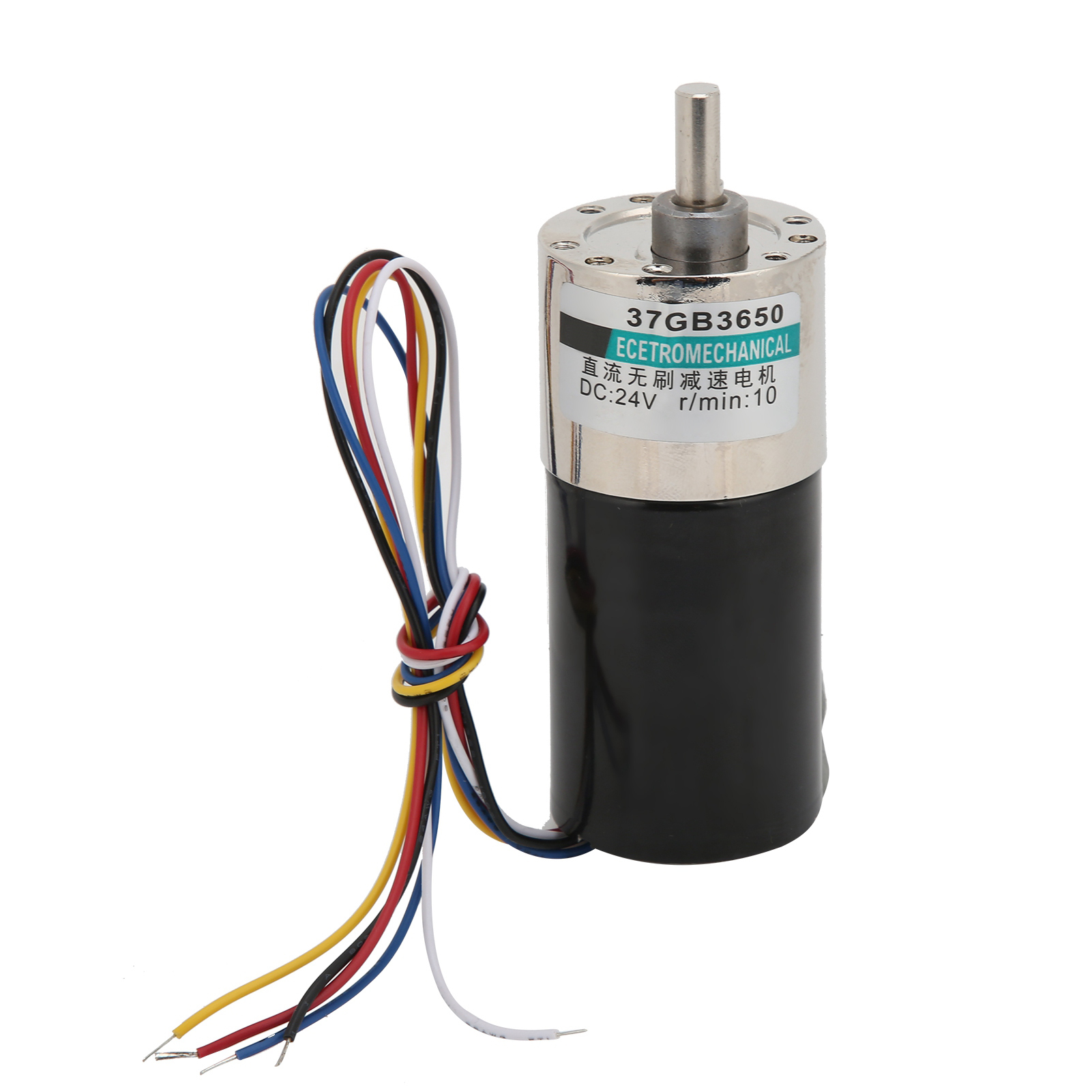

Mini-bürstenlos-getriebemotor Mit Cw/ccw-halterung, Dc 24 V, Für Mikromaschinen, Xd-37gb3650, 10 U/min

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen bürstenlosen Motor, Modell XD-37GB3650. Er wurde für außergewöhnliche Leistung und bemerkenswerte Langlebigkeit in einer Vielzahl industrieller Anwendungen entwickelt. **Wichtigste technische Daten:** - **Material:** Hochwertiges Kupfer für optimale Leitfähigkeit. - **Abtriebswellengröße:** Ca. 12 x 6 mm (0,5 x 0,2 Zoll). - **Typ:** Bürstenloser Motor mit Ganzmetallzahnrädern, verschleißfest, leise und langlebig. - **Kompakter Motor:** mit hohem Drehmoment für stabilen Betrieb auch unter Last. - **Wicklung aus reinem Kupfer:** für erhöhte Verzögerungsfestigkeit und verbesserte Leitfähigkeit, was das Gesamtdrehmoment erhöht. - **Überstromschutz:** verhindert Überhitzung und Durchbrennen und verlängert so die Lebensdauer des Motors. **Detaillierte Technische Daten:** - **Nennspannung:** 24 V DC - **Leerlaufdrehzahl:** 5 / 10 / 20 / 30 / 50 U/min (je nach Konfiguration) - **Leerlaufstrom:** 0,35 / 0,32 / 0,28 / 0,26 / 0,28 A - **Drehzahl unter Last:** 4 / 8 / 15 / 24 / 40 U/min - **Drehmoment unter Last:** 150 / 90 / 80 / 50 / 26 kgf/cm - **Leistung:** 30 / 27 / 26 / 24 / 20 W - **Isolationswiderstand:** Größer als 20 MΩ (gemessen mit einem 500-V-Megohmmeter für Gleichstrom nach Nennspannung). Betrieb) - **Durchschlagsfestigkeit:** 1500 V für 1 Minute (50/60 Hz) zwischen Spule und Gehäuse - **Temperaturanstieg:** Normal unter 70 °C (Widerstandsmethode) mit Kühlkörper oder Getriebe - **Isolationsklasse:** Klasse B (130 °C) - **Betriebstemperatur:** -10 °C bis +40 °C (nicht frostfrei) - **Umgebungsfeuchtigkeit:** ≤ 85 % (nicht kondensierend) - **Drehrichtung (im/gegen den Uhrzeigersinn):** Ja - **Drehzahlregelung:** Ja **Anschlusshinweise:** - **Rotes Kabel:** An den Pluspol des Netzteils anschließen. - **Schwarzes Kabel:** An den Minuspol des Netzteils anschließen. Stromversorgung. - **Weißes Kabel:** Nicht angeschlossen (für Linkslauf). - **Rotes Kabel (für Rechtslauf):** An den Pluspol angeschlossen, weißes und schwarzes Kabel parallel an den Minuspol angeschlossen. - **Blaues Kabel:** PWM-Steuerleitung (0-5 V) zur Drehzahlregelung. - **Gelbes Kabel:** FG-Signalleitung (Hall-Ausgang), ein Signal für sechs Umdrehungen. **Lieferumfang:** - 1 x XD-37GB3650 Bürstenloser Motor - 1 x Montagehalterung - 10 x Schrauben **Vorsichtsmaßnahmen für die Verwendung:** Vermeiden Sie längere Überlastung oder Blockierung des Rotors, da dies zu Überhitzung und Beschädigung der Spule (Schmelzen der Isolierfolie) führen kann. Bei Betrieb mit niedrigen Drehzahlen ist auf Kohlenstaubablagerungen zu achten (dies gilt für herkömmliche Bürstenmotoren, dieses Modell ist jedoch bürstenlos, wodurch das Risiko reduziert wird). Bei Verwendung eines PWM-Controllers ist eine Frequenz von 10–20 kHz zu empfehlen. Resonanz und Überhitzung sind unbedingt zu vermeiden. Nach einem Stromausfall kann sich der Rotor aufgrund seiner Trägheit weiterdrehen. Zum sofortigen Abschalten die Plus- und Minusanschlüsse kurzschließen (dies kann die Lebensdauer verkürzen). Der Motor darf niemals fallen gelassen werden, da die Keramikmagnete zerbrechlich sind und brechen können, was zu Blockierungen und Überhitzung führen kann. Dieser Motor eignet sich ideal für Mikromechanik, CNC-Maschinen, hochpräzise Messgeräte, elektronische Geräte und Finanzmaschinen. Bestellen Sie jetzt für zuverlässige und langlebige Leistung!
