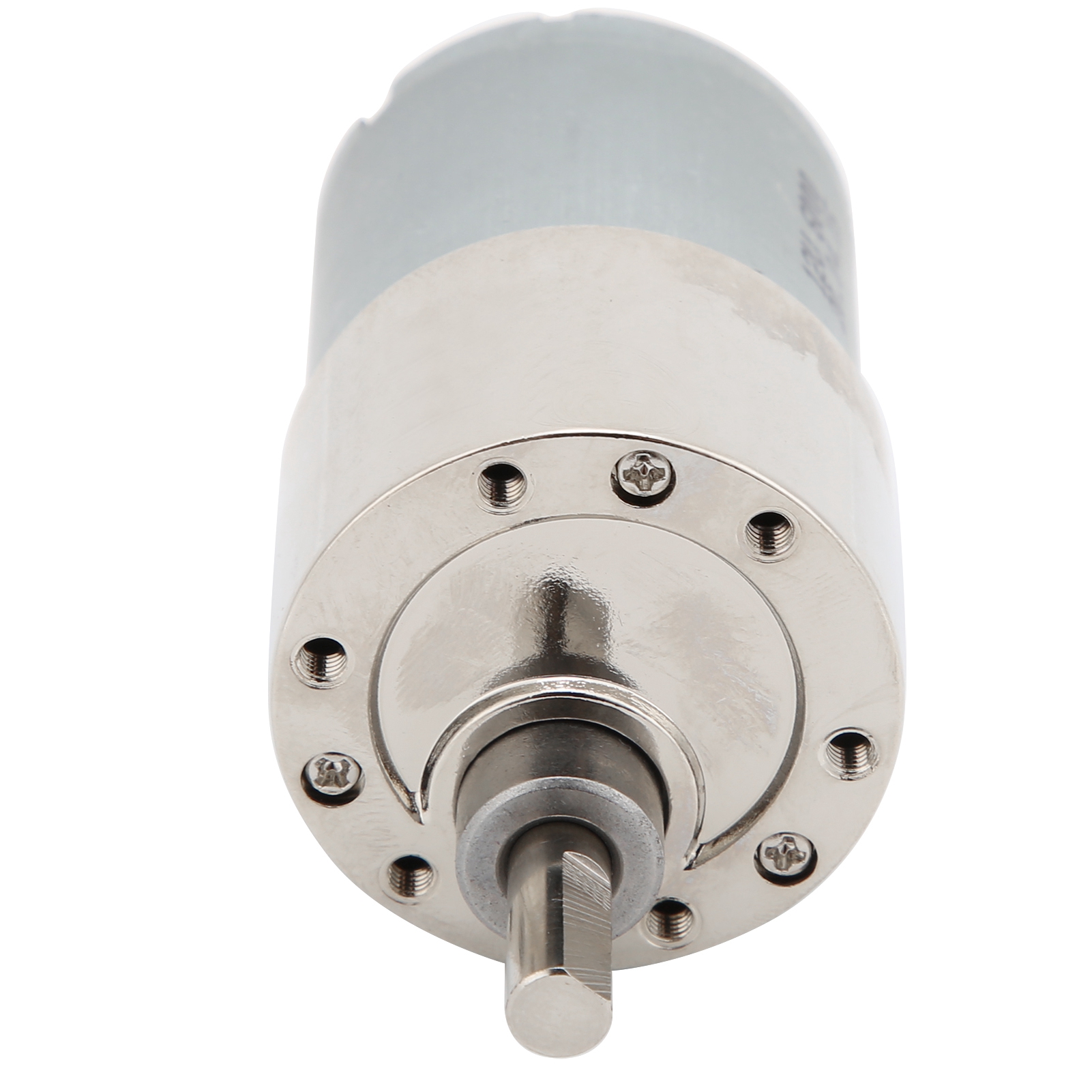

Mini-kupfer-getriebemotor Mit Hohem Drehmoment Für Mikromaschinen, Dc12v Xd-37gb3530, 100 U/min

1. Hochwertige Ganzmetallzahnräder gewährleisten Langlebigkeit und Stabilität. 2. Der kleine, drehmomentstarke Motor bietet einen stabilen Betrieb. 3. Die Verwendung einer Spule aus reinem Kupfer verbessert den Bremswiderstand und die Leitfähigkeit und erhöht somit das Motordrehmoment. 4. Dank des Überlastschutzes ist der Motor widerstandsfähig gegen Beschädigungen und hat eine verlängerte Lebensdauer. 5. Das Getriebeöl des Motors ist ein Hochtemperaturfett mit geringer Reibung, niedrigem Geräuschpegel und langsamer Temperaturerhöhung, was die Lebensdauer des Getriebes verlängert. 6. Das Motorgehäuse enthält zwei Sektormagnete, die dank ihrer hohen Remanenz, hohen magnetischen Energie sowie ihrer hohen Leistung und ihres hohen Drehmoments die Motorleistung optimieren. 7. Geeignet für verschiedene Branchen wie Mikromechanik, CNC-Werkzeugmaschinen, hochpräzise Messgeräte, Elektronikfertigungsanlagen und Finanzmaschinen. Spezifikationen: Produkttyp: Gleichstrom-Getriebemotor; Modell: XD-37GB3530; Material: Kupfer; Abmessungen der Abtriebswelle: ca. 5,5 x 15 mm; Isolationswiderstand: Nach dem Betrieb des Motors bei normaler Temperatur und Luftfeuchtigkeit darf der Isolationswiderstand zwischen Spule und Motorgehäuse, gemessen mit einem 500-V-Gleichstrom-Ohmmeter, 20 MΩ nicht überschreiten. Spannungsfestigkeit: Nach dem Betrieb des Motors bei normaler Temperatur und Luftfeuchtigkeit wird eine Minute lang eine Spannung von 50 Hz oder 60 Hz an die Spulenwicklungen angelegt; die zulässige Spannung beträgt 1500 V. Temperaturanstieg: Durch den Einbau eines Getriebes oder eines gleichwertigen Kühlkörpers und den Betrieb unter normalen Temperatur- und Luftfeuchtigkeitsbedingungen mit Widerstandsmessung kann der Temperaturanstieg der Spule unter 70 °C gemessen werden. Isolationsklasse: Klasse B (130 °C) Betriebstemperatur: Motor: -10 bis +40 °C (nicht vereist) Umgebungsfeuchtigkeit: ≤ 85 % (nicht kondensierend) Drehrichtung: Ja Drehzahlregelung: Ja Modell Spannung (V DC) Leerlaufdrehzahl (U/min) Leerlaufstrom (A) Nenndrehmoment (kg/cm) Drehzahl unter Last (U/min) Strom unter Last (A) Leistung (W) XD-37GB3530 12 100 0,15 4 93 0,58 10 200 0,15 2,5 175 0,58 10 300 0,15 1,8 245 0,58 10 500 0,15 1 480 0,58 10 Hinweise: 1 Überlastung und Blockieren des Rotors: Im Betrieb erzeugt der Motor Wärme. Aufgrund der in der Spule und im Eisenkern erzeugten Energie steigt die Temperatur allmählich an. Solange die Last im Nennbereich bleibt, halten sich Wärmeerzeugung und -abfuhr die Waage, und die Motorspule ist nicht durchbrennbar. Bei Überlastung oder blockiertem Rotor kommt es jedoch zu einem Wärmestau. Bei zu langer Betriebsdauer löst sich der Isolierfilm auf dem Lackdraht der Spule auf, was einen Kurzschluss und die Zerstörung des Motors verursacht. 2. Betrieb bei niedrigen Drehzahlen: Gleichstrommotoren verwenden typischerweise Kohlebürsten. Der rotierende Kommutator reibt an den Bürsten und erzeugt Funken an den Nuten. Bei niedrigen Drehzahlen sammelt sich durch die Reibung zwischen Kommutator und Bürsten leicht entstehender Kohlenstaub in den Kommutatornuten an, was einen Kurzschluss und die Zerstörung von Motor und Steuerung zur Folge haben kann. Seien Sie äußerst vorsichtig. 3. Vorsichtsmaßnahmen bezüglich des PWM-Controllers: Die Verwendung eines PWM-Controllers verkürzt die Lebensdauer der Kohlebürsten im Vergleich zum Betrieb mit Nennspannung (oder fester Spannung). Darüber hinaus können die Kohlebürsten je nach Betriebsfrequenz schnell verschleißen. Die PWM-Steuerfrequenz für Gleichstrommotoren liegt typischerweise zwischen 10 und 20 kHz. Die wiederholten Ein-/Ausschaltzyklen während der PWM-Steuerung sparen Energie. Die Motorkomponenten reagieren jedoch empfindlich auf diese Betriebsfrequenz, was zu Resonanz und Überhitzung führen kann. Gehen Sie daher beim Betrieb besonders vorsichtig vor. Im PWM-Steuerungsmodus läuft der Motor möglicherweise nicht mit einer festen Frequenz, wenn er mit einem Elektrolytkondensator ausgestattet ist. In diesem Fall empfiehlt sich der Einsatz eines Varistors zur Geräuschunterdrückung. (Weitere Tests sind erforderlich.) Bezüglich Trägheit und Bremsung: Nach dem Abschalten des Motors dreht sich der Rotor aufgrund der Trägheit weiter – eine typische Eigenschaft von Gleichstrommotoren. Um die Rotation sofort zu stoppen, können Sie nach dem Trennen der Stromversorgung die Plus- und Minuspolklemmen kurzschließen. Diese Art der Bremsung erzeugt Strom im Motor (Rückstrom). Die Stromstärke kann sich vorübergehend erhöhen und die Lebensdauer des Motors verkürzen. 5. Sicherer Stand des Motors auf dem Boden: Da Magnetfliesen zerbrechlich sind, kann der Gleichstrommotor sie beim Fallenlassen beschädigen, was zu Blockierungen und Verbrennungen führen kann. Bitte verwenden Sie den Motor nicht, nachdem er aus großer Höhe heruntergefallen ist. Lieferumfang: 1 x Motor
