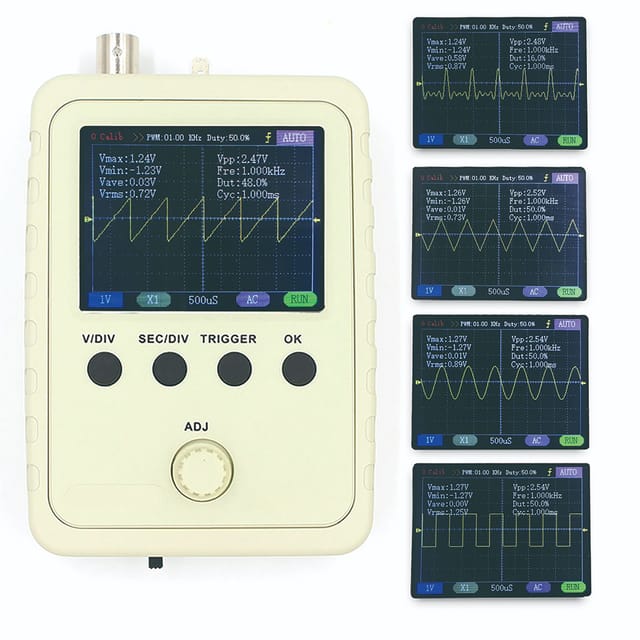

Mini-tragbares Digitales Oszilloskop Tft 2,4 Zoll (fertigprodukt) Mit Netzteil Und Bnc-klemmenkabel-tastkopf (europäischer Standard).

Willkommen in unserem Shop! Dieses digitale Oszilloskop-Set ist ein tragbares und leistungsstarkes Werkzeug, ideal für Elektronik-Anfänger sowie für fortgeschrittene Anwender. Es ist mit einem ARM Cortex-M3-Prozessor (STM32F103C8) und einem 2,4-Zoll-TFT-Farbdisplay ausgestattet und bietet hohe Empfindlichkeit und einfache Bedienung. Hauptmerkmale: - ARM Cortex-M3-Prozessor (STM32F103C8) mit 2,4-Zoll-TFT-Farbdisplay. - Geeignet für Weiterentwicklungen, z. B. als Millivoltmeter oder Datenlogger. - Inklusive Anleitung, einfache Installation und Bedienung. - Auto-, Normal- und Einzeltrigger-Modi zur einfachen Erfassung von Momentansignalen. - Triggerung an steigender oder fallender Flanke. - Anzeige des Signals vor dem Trigger (negative Verzögerung). - HOLD-Funktion zum Einfrieren der Signalanzeige. - Digitale Anzeige der Signalparameter: Frequenz, Periode, Impuls Breite, Tastverhältnis, MAX/MIN/AVG/Spitze-Spitze/Virtuelle Werte. - Wellenform-Speicherfunktion: Kein Datenverlust nach dem Ausschalten. - Kurzschluss- und Leerlauferkennung zur Identifizierung von Lötfehlern. - TFT-Controller-Erkennungsfunktion. - SMD-Bauteile sind vorverlötet, wodurch das Gerät besonders für Elektronik-Einsteiger geeignet ist. Technische Daten: - Typ: Fertigprodukt - Modell: US/EU (optional) - Anzahl der Kanäle: 1 - Analoge Bandbreite: 0-200 kHz - Empfindlichkeitsbereich: 5 mV/Div - 20 V/Div - Empfindlichkeitsfehler: < 5 % - Maximale Eingangsspannung: 50 Vpk (1x Tastkopf) - Eingangsimpedanz: 1 MΩ/20 pF - Auflösung: 12 Bit - Aufzeichnungslänge: 1024 Punkte - Kopplungsmodi: DC / AC / GND - Maximale Echtzeit-Abtastrate: 1 MSa/s - Zeitbasisbereich: 10 µs/Div - 500 s/Div - Triggermodi: Auto, Normal und Einzeln - Triggertypen: Steigende/fallende Flanke - Triggerposition: Mitte des Puffers - Anzeige: 2,4-Zoll-Farb-TFT-LCD, 320 x 240 - Versorgungsspannung: 9 V DC (8–10 V akzeptabel) - Stromverbrauch: ca. 120 mA bei 9 V - Produktabmessungen: 115 x 75 x 22 mm - Produktgewicht: 92 g - Verpackungsabmessungen: 202 x 110 x 38 mm - Verpackungsgewicht: 314 g Hinweis: Aufgrund unterschiedlicher Lichtverhältnisse und Bildschirmeinstellungen kann die Farbe des Artikels leicht von den Abbildungen abweichen. Bitte erlauben Sie 1-3 cm Abweichung aufgrund manueller Messung. Lieferumfang: 1 * Oszilloskop 1 * Kabel mit BNC-Anschluss 1 * Tastkopf 1 * Netzteil 1 * Bedienungsanleitung
