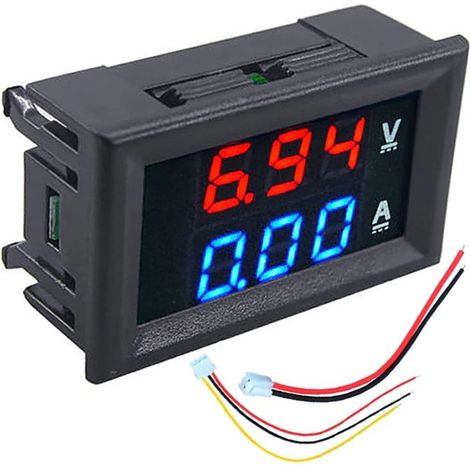

Mini-voltmeter Und Amperemeter 2-in-1 Mit Lcd-display, 48 X 29 Mm, 3–30 V, 10 A, Rotes Und Blaues Digitalmultimeter, Spannungs- Und Strommesser, Ampere-/volt-anzeige, Zweifarbendisplay

Volt- und Amperemeter – Dieses Messgerät dient zur Messung von Stromstärke und Spannung. Die Stromstärke wird durch die Wechselwirkung zwischen einem stromdurchflossenen Leiter und einem Magnetfeld gemessen. Das Gerät zeigt außerdem die Stromstärke an. Diese wird in BLAU dargestellt! Das Gerät misst präzise die elektrische Spannung. Diese wird durch die Farbe ROT dargestellt. Kalibrierungsfunktion – Das Messgerät verfügt über eine Kalibrierungsfunktion für die Voltmeter- und Amperemeteranzeigen. Die Kalibrierung erfolgt über Potentiometer auf der Rückseite des Messgeräts. Wenn Sie Strom von derselben Quelle wie das Multimeter messen, schließen Sie die Masse des Multimeters nicht an, da dies zu einer falschen Messwertanzeige führt. Um das Gerät zu kalibrieren, überbrücken Sie die Punkte TR und I-ADJ-Z kurz – das Messgerät zeigt dann 0 A an. Kabel unterschiedlicher Dicke und Farbe – Das Panelmodul verfügt über zwei Anschlusssätze zur Stromversorgung und Strommessung. Die dicken Kabel (rot und schwarz) sind in Reihe mit der Stromquelle und der Verbraucherlast verbunden. Die dünnen Drähte (rot = PLUS, gelb = SPANNUNG, schwarz = MINUS/GND) sind für die Messung zuständig. Der Messbereich (0–999 mA, 0–10 A, 0–50 A, 0–100 A) wird auf einem großen Display angezeigt. Anschlusshinweise: 3-poliger Stecker – Strom- und Spannungsmessung. Roter Draht: Plus (+12 V); Schwarz: Masse; Gelb: Spannungsmessung. Die zu messende Spannung wird zwischen den schwarzen und gelben Messleitungen angeschlossen. Messung der Versorgungsspannung: 2-poliger Stecker – Strommessung. Roter Draht: Plus; Schwarz: Minus. Schließen Sie die Drähte in Reihe an das zu messende System an. Verbinden Sie den schwarzen Draht mit dem Minuspol der Stromversorgung. Sicherheitshinweise – Bitte vor Gebrauch lesen! Die maximale Betriebsspannung des Voltmeters beträgt 30 V. Halten Sie während des Betriebs ausreichend Reserve (Spannungsreserve) ein, um dauerhafte Schäden am Voltmeter durch elektrische Funken, Netzspannung oder andere zu hohe Spannungsschwankungen zu vermeiden. Daher müssen Sie Geräte auswählen, die mit diesem Voltmeter kompatibel sind.
