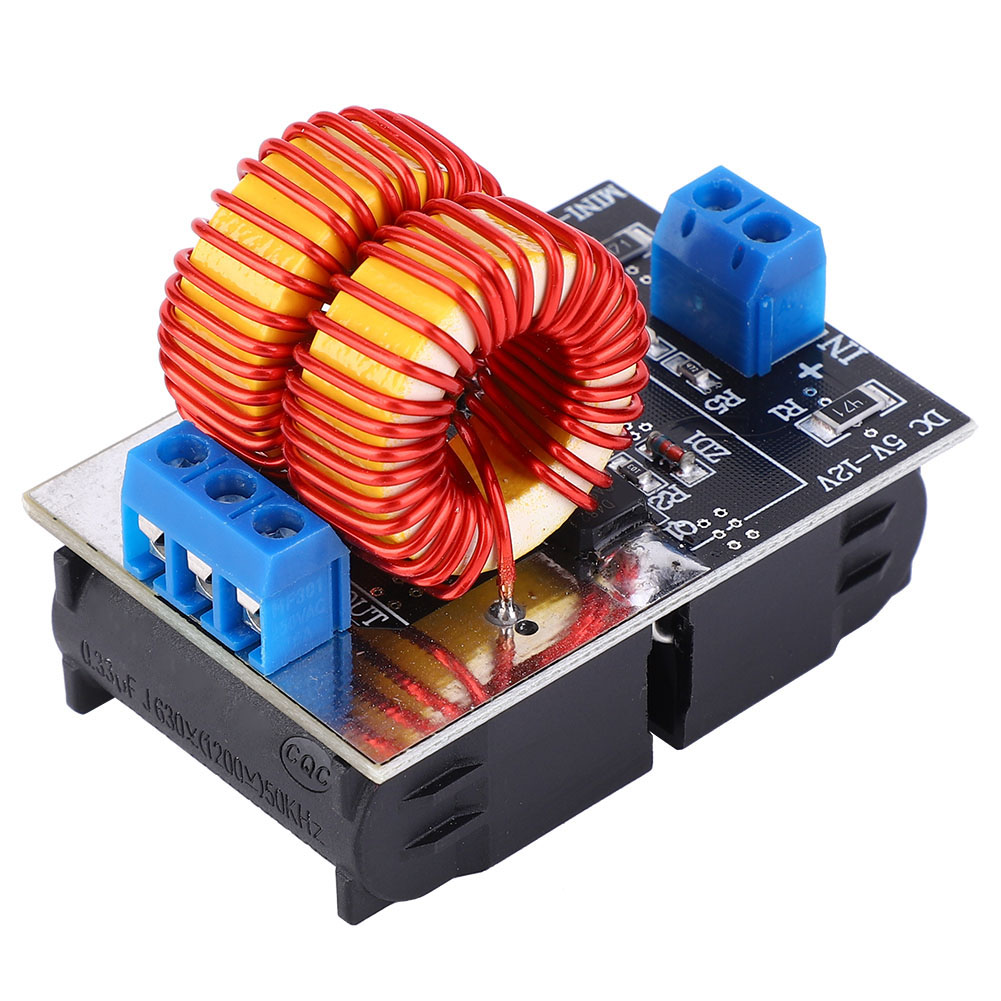

Mini-zvs-heizplatine Dc512v 120w Induktiver Flyback-heiztreiber Zündspule

1. Dies ist eine Mini-ZVS-Platine ohne Abgriff, jedoch ohne Heizspule, Transformator, Lüfter usw. 2. Die maximale Leistung beträgt 120 W (12-V-Induktionsheizung). Bei 12 V am Transformator und 5+5 Windungen an der Primärwicklung ergibt sich eine Leistung von ca. 30 W. 3. Die Eingangsspannung beträgt 5–12 V DC. Dieser Spannungsbereich bezieht sich auf die Betriebsspannung, nicht auf die Leerlaufspannung! (Bei Spannungen über 12 V oder unter 5 V kann der ordnungsgemäße Betrieb nicht garantiert werden.) 4. Stellen Sie sicher, dass alle Komponenten korrekt verlötet sind und die Polarität des Netzkabels nicht vertauscht ist. Schließen Sie die Last (Heizspule, Transformator) an, bevor Sie das Gerät einschalten! Ein Betrieb ohne Last ist nicht zulässig, da dies zu Beschädigungen führen kann. 5. Bei induktiver Heizung sollte das Gerät üblicherweise 5 Minuten lang betrieben und anschließend abgeschaltet werden. Aufgrund des relativ hohen Stroms und der damit verbundenen hohen Heizleistung der Spule ist eine hohe Wärmeentwicklung zu erwarten. Beim Erhitzen wird ein Teil der vom Objekt erzeugten Wärme an die Heizspule übertragen. Die Heizspule erreicht dabei über längere Zeit eine hohe Temperatur. Wird die Heizspule mit dem Anschluss verbunden, schmilzt der Kunststoffteil des Anschlusses! Daher ist es ratsam, die Heizspule beim induktiven Erhitzen direkt auf die Leiterplatte zu löten. Bitte beachten Sie diesen Hinweis. Produkttyp: Induktionsheizplatine, Eingangsspannung: DC 5–12 V, Maximale Leistung: 120 W (12 V induktive Heizung), Lieferumfang: 1 x Modul, 1 x Spule
