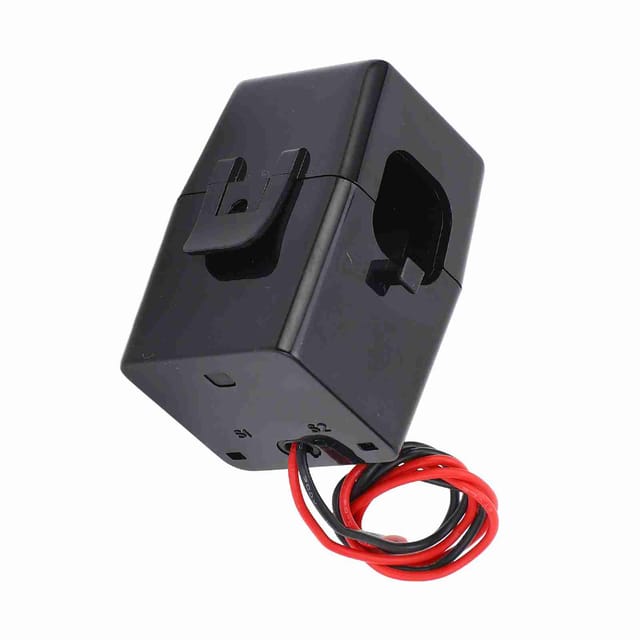

Miniatur-schaltstromwandler Pzkhct 100 A/100 Ma

Willkommen in unserem Shop! Mini-Stromwandler mit geteiltem Sockel, der kompakteste seiner Art, mit 100 mA Ausgangsstrom. Vollständig gekapselt, bietet er gute mechanische Eigenschaften, hervorragende Umweltbeständigkeit, starke Spannungsisolation sowie optimale Sicherheit und Zuverlässigkeit. Speziell für Energiezähler entwickelt, kann er mit 220 V oder 380 V Wechselstrom betrieben werden. Merkmale: - Mini-Stromwandler mit geteiltem Sockel, der kleinste seiner Art (100 mA Ausgangsstrom). - Innendurchmesser: 16 mm, Genauigkeit: ≤ 0,5 Grad. - Schnappverbindung, direkte Kabelbefestigung mit Kabelbindern. - Integrierte Eingangsspule; Leicht und kompakt, einfach zu installieren. - Vollständig gekapselt, gute mechanische Eigenschaften und Umweltbeständigkeit, starke Spannungsisolation, Sicherheit und Zuverlässigkeit. Technische Daten: - Modell: PZKHCT - Umgebungstemperatur: -40 °C bis +85 °C - Relative Luftfeuchtigkeit: ≤ 90 % (bei 40 °C) - Betriebsfrequenz: 50 Hz bis 60 Hz - Isolationsbeständigkeitsklasse: Klasse B (130 °C) - Isolationswiderstand: > 1000 MΩ unter normalen Bedingungen - Durchschlagsfestigkeit: hält einer industriellen Frequenz von 1000 V für 1 Minute stand - Flammwidrigkeit: entspricht UL94-V0 - Innenwiderstand: 10 Ω - Messbereich: 0 bis 100 A - Gewicht: 59 g Anwendung: 1. Der Stromwandler ist speziell für die Verwendung mit Energiezählern konzipiert; es kann eine 220-V- oder 380-V-Wechselstromversorgung verwendet werden. 2. Bei der Installation des Energiezählers ist es nicht erforderlich, die Stromversorgung zu unterbrechen, wenn dieses Produkt verwendet wird. Lieferumfang: 1 x Stromwandler Hinweise: 1. Die Primärwicklung des Stromwandlers muss in Reihe mit dem Prüfstromkreis geschaltet werden; die Sekundärwicklung muss kurzgeschlossen sein. 2. Der Sekundärkreis darf nicht unterbrochen werden; installieren Sie keine Sicherung. 3. Es ist strengstens verboten, den Stromkreis auf der Sekundärseite zu unterbrechen! Schließen Sie die Verdrahtung zuerst an die Sekundärseite und dann an die Primärseite an. Zum Entfernen der Drähte entfernen Sie zuerst die Primärseite, dann die Sekundärseite. 4. Der Drahtdurchmesser muss dem Lochdurchmesser entsprechen. Wählen Sie eine Ausführung mit einem Lochdurchmesser, der größer als der Drahtdurchmesser ist. Die Öffnungs- und Schließflächen müssen vollständig fixiert sein, und die Verriegelung muss hörbar einrasten. 5. Stromwandler können nur Wechselstrom (50/60 Hz) messen.
