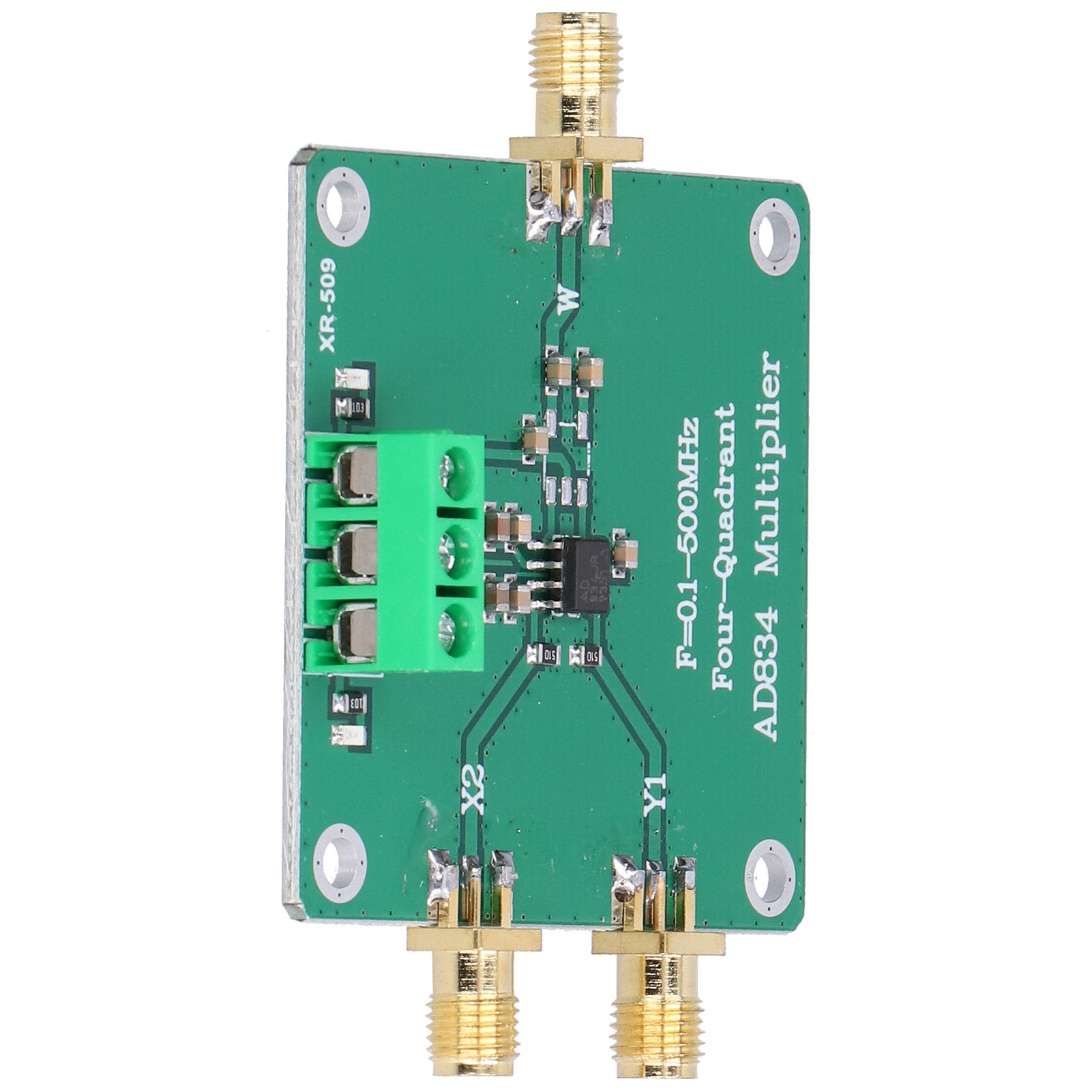

Mischermodul Hf-leiterplatte 4-quadranten-analogmultipliziererplatine Testgeräteteile 0,1–500 Mhz Ad834

1. Spezielle Struktur: Der Ausgang der Rückstufe des Moduls verwendet einen Differenzialbalun zu einem Single-Ended-Ausgang, wodurch Oberwellen effektiv unterdrückt werden. 2. Differenzmischungseffekt: Das Modul erzielt einen sehr guten Differenzmischungseffekt, sodass das Ausgangssignal symmetrisch ist. 3. Große Arbeitsbandbreite: Die Arbeitsbandbreite in Signalverarbeitungsschaltungen wie Mischern und Filtern übersteigt 500 MHz und macht es damit zum Analogmultiplizierer mit der größten Bandbreite. 4. Breites Anwendungsspektrum: Der 4-Quadranten-Analogmultiplizierer ist eine wichtige Komponente moderner Signalverarbeitungssysteme und wird häufig in Phasenregelschleifen (PLLs) eingesetzt. 5. Hochwertige Leiterplatte: Das Mischermodul ist aus einer hochwertigen Leiterplatte gefertigt, um eine gute Leitfähigkeit bei hohen und niedrigen Strömen zu gewährleisten. Artikeltyp: Mischermodul Modell: AD834 Material: Leiterplatte Versorgungsspannung: ±5 V (Standardkonfiguration) Eingangsimpedanz: 50 Ω Ausgangsimpedanz: Hochohmig (Anschluss an 50 Ω möglich) Versorgungsstrom: ±30 mA Arbeitsbandbreite: 0,1–500 MHz 1 x Mischermodul
